Einzelheiten zu den Produkten

Created with Pixso. Haus Created with Pixso. Produits Created with Pixso.
Kugelumlaufspindel-Schrittmotor
Created with Pixso.

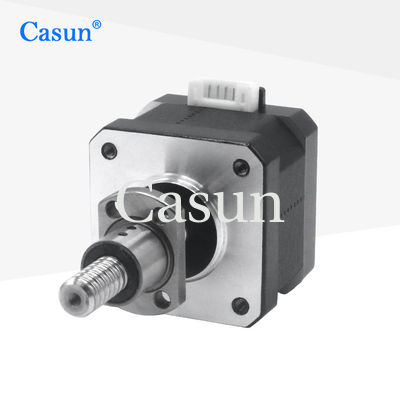

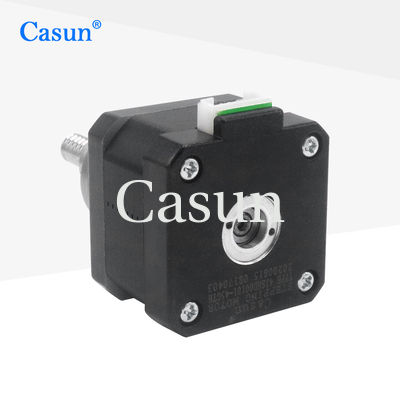

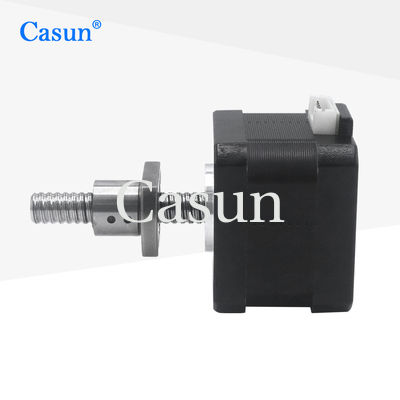

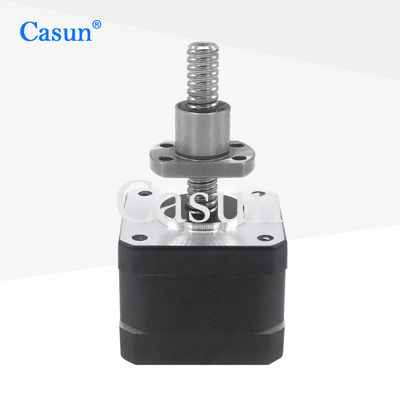

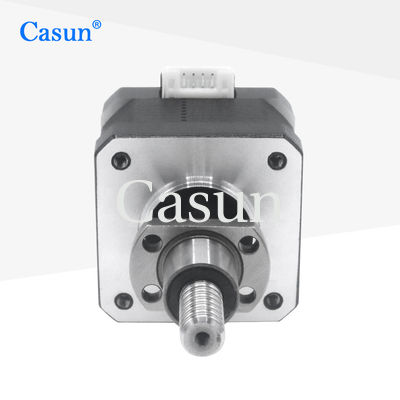

Nema 17 Kugelschraub-Schrittmotor 34mm bady 0,32Nm für CNC 3D-Drucker 4-Lead

Name

Nema 17 Kugelschraub-Schrittmotor 34mm bady 0,32Nm für CNC 3D-Drucker 4-Lead

Markenbezeichnung: Casun
Modellnummer: 42SHD00101-45GTH
Moq: 1pc
Preis: $9.68-$14
Zahlungsbedingungen: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+Monat
Ausführliche Information
Produkt-Beschreibung
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
CE,ROSH,ISO
Schraublänge:
45MM
Haltemoment:
320mN.m
Phase:
2
Wechselstrom:
1.68A
Körper:
34 mm
Maßgeschneidert:
Der Motor kann auf Anfrage entworfen und gefertigt werden.
Verpackung Informationen:
Karton: 38x29xc14m
Hervorheben:

4-Lead Nema 17 Kugelschraube

,

34mm schlechte Nema 17 Kugelschraube

,

0.32Nm Nema 17 Kugelschraube

Produkt-Beschreibung

Direkt an die Ausgangswelle des Schrittmotors angeschlossen, ohne zusätzliche Antriebsriemen oder Zahnräder zu benötigen, wodurch Komplexität und Übertragungsfehler reduziert werden.

Präzisionsbearbeitung, automatisierte Montageanlagen, Laborgeräte, medizinische Geräte, 3D-Drucker und CNC-Werkzeugmaschinen.





Eigenschaften:

  • Bipolare oder einpolare Versionen verfügbar

  • Einfache und kompakte Struktur für einfache Installation und Wartung.

  • Erhältlich in Ein- oder Doppelwellenversionen

  • Hochdrehmoment und hohe Präzision

  • Wir bieten kundenspezifische Dienstleistungen an und führen eine Vertragsfertigung durch.

Abmessungen

Nema 17 Kugelschraub-Schrittmotor 34mm bady 0,32Nm für CNC 3D-Drucker 4-Lead 0







Motorspezifikationen



Stiefengel



10,8 °

Rahmengröße



42 mm

Anzahl der Phasen



Phase 2

Nennstrom



1.68A

Haltemoment



320 mNm

Widerstand



1.5 mm

Induktivität



2.5 mH

Rotor Trägheit



38 g/cm2

Motorgewicht



0.23 kg

Schraube aus Blei



Kugelschraube SFK0802

Verbindung



Bipolar



Betriebsspezifikationen





Schrittwinkel: 1,8°

Höchsttemperatur: maximal 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min

Schacht-Radialspiel:0.02 Max. (450 g Belastung)

Achsenspiel:0.08 Max. (450 g Belastung)

Max. Radialkraft: 28 N (20 mm von der Flansche entfernt)

Max. Achskraft):10N







Drehmomentkurven









Untermodelle



Modell Haltemoment Schrittwinkel Motorlänge Typ der Welle Nennstrom
42SHD4950 0.13 N.m. 10,8° 20 mm D Welle 20 mm 1.0A
42SHD4003 0.26N.m. 10,8° 34 mm D Welle 20 mm 0.4A
42SHD0261 0.45 N.m. 10,8° 40 mm D Welle 20 mm 1.68A
42SHD4425 0.59 N.m. 10,8° 48 mm D Welle 24 mm 2.0A
42SHD4813 00,8 N.m. 10,8° 60 mm D Welle 24 mm 2.1A







Herunterladen







Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.


Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Bleidrähte mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:
Encoder. Bremse. Getriebe. Welle.

Nema 17 Kugelschraub-Schrittmotor 34mm bady 0,32Nm für CNC 3D-Drucker 4-Lead 1 Nema 17 Kugelschraub-Schrittmotor 34mm bady 0,32Nm für CNC 3D-Drucker 4-Lead 2 Nema 17 Kugelschraub-Schrittmotor 34mm bady 0,32Nm für CNC 3D-Drucker 4-Lead 3 Nema 17 Kugelschraub-Schrittmotor 34mm bady 0,32Nm für CNC 3D-Drucker 4-Lead 4





Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.
