Kugelumlaufspindel-Schrittmotor
Created with Pixso.

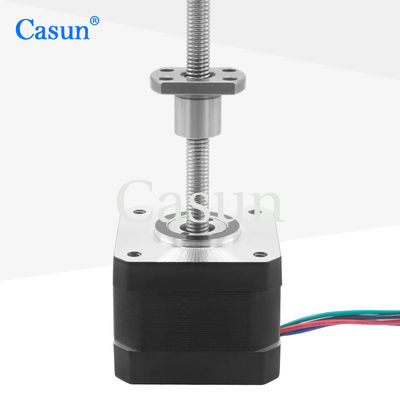

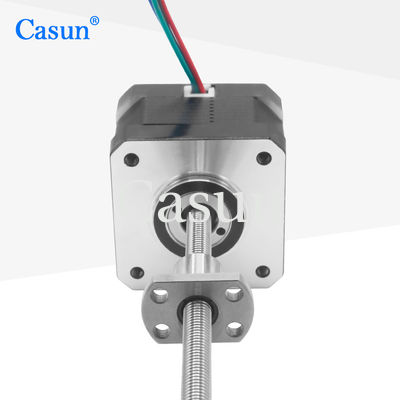

Kugelschraubschrittmotor NEMA 17 1.28A für automatisierte Montagelinie

Kugelschraubschrittmotor NEMA 17 1.28A für automatisierte Montagelinie

Markenbezeichnung: Casun
Modellnummer: 42SHD4034-100GPH
Moq: 1pc
Preis: $9.68-$14
Zahlungsbedingungen: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+Monat
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
CE,ROSH,ISO
Schraubenlänge:
100 mm
Körper:
34 mm
Nennstrom:
1.28A
Customized:
The motor can be designed &manufactured with customized request.
Verpackung Informationen:
Karton: 38x29xc14m
Hervorheben:

NEMA 17 Kugelschraub-Schrittmotor

,

1.28A Kugelschraub-Schrittmotor

Produkt-Beschreibung

Eine Kugelschraube kann großen Belastungen standhalten und gleichzeitig eine gute Bewegungsfläche und Genauigkeit beibehalten, was sie für schwere Anwendungen geeignet macht.

Präzisionsbearbeitung, automatisierte Montageanlagen, Laborgeräte, medizinische Geräte, 3D-Drucker und CNC-Werkzeugmaschinen usw.





Eigenschaften:

  • Bipolare oder einpolare Versionen verfügbar

  • Händler sind gefragt!

  • Unser Ingenieursteam wird innerhalb von 48 Stunden die optimale Lösung liefern.

  • Hohe Präzision, hohe Effizienz, gute Torsionsbeständigkeit und einfache Montage

  • Anpassungen auf Anfrage

Abmessungen

Kugelschraubschrittmotor NEMA 17 1.28A für automatisierte Montagelinie 0







Motorspezifikationen



Stiefengel



10,8 °

Rahmengröße



42 mm

Anzahl der Phasen



Phase 2

Nennstrom



1.28A

Haltemoment



300 mNm

Widerstand



50,0 Ohm

Induktivität



6.2 mH

Rotor Trägheit



38 g/cm2

Motorgewicht



0.2 kg

Schraube aus Blei



Kugelschraube SFK0601

Verbindung



Bipolar



Betriebsspezifikationen





Schrittwinkel: 1,8°

Höchsttemperatur: maximal 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min

Schacht-Radialspiel:0.02 Max. (450 g Belastung)

Achsenspiel:0.08 Max. (450 g Belastung)

Max. Radialkraft: 28 N (20 mm von der Flansche entfernt)

Max. Achskraft):10N







Drehmomentkurven









Untermodelle



Modell Haltemoment Schrittwinkel Motorlänge Typ der Welle Nennstrom
42SHD4950 0.13 N.m. 10,8° 20 mm D Welle 20 mm 1.0A
42SHD4003 0.26N.m. 10,8° 34 mm D Welle 20 mm 0.4A
42SHD0261 0.45 N.m. 10,8° 40 mm D Welle 20 mm 1.68A
42SHD4425 0.59 N.m. 10,8° 48 mm D Welle 24 mm 2.0A
42SHD4813 00,8 N.m. 10,8° 60 mm D Welle 24 mm 2.1A







Herunterladen







Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.


Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Bleidrähte mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:
Encoder. Bremse. Getriebe. Welle.

Kugelschraubschrittmotor NEMA 17 1.28A für automatisierte Montagelinie 1 Kugelschraubschrittmotor NEMA 17 1.28A für automatisierte Montagelinie 2 Kugelschraubschrittmotor NEMA 17 1.28A für automatisierte Montagelinie 3 Kugelschraubschrittmotor NEMA 17 1.28A für automatisierte Montagelinie 4





Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.
