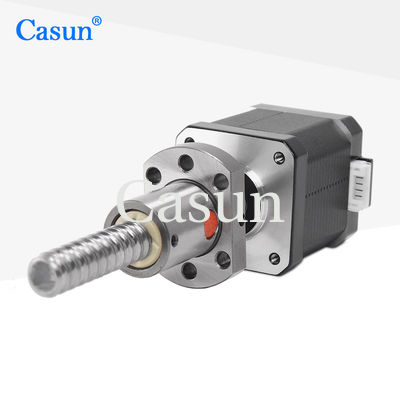

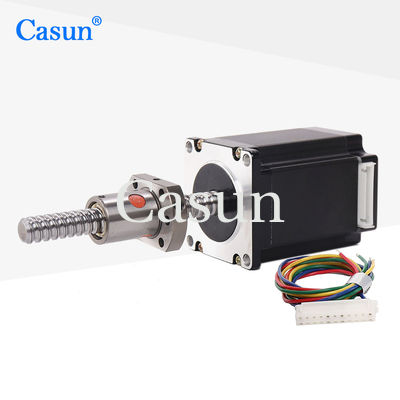

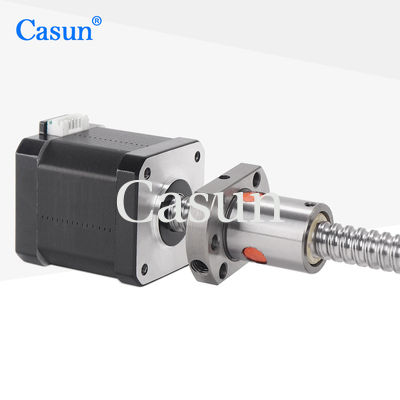

Nema11 Kugelschraub-Schrittmotoren nema11 320mN.m Kugelschraub-lineare Schrittmotor für CNC
Kugelschraubschrittmotoren bieten mehrere Vorteile, darunter:
-
Hohe Präzision: Der Kugelschraubmechanismus reduziert die Rückschläge und sorgt für eine genaue Positionierung, wodurch sie für Anwendungen geeignet sind, die präzise Bewegungen erfordern.
-
Hohe Effizienz: Die Kugelschraube reduziert die Reibung, was zu einer effizienten Stromübertragung und einem geringeren Energieverbrauch führt.
-
Kompakte Größe: Die NEMA 11-Motoren sind klein und leicht, was sie ideal für Anwendungen mit begrenztem Platz macht.
-
Kosteneffizient: Kugelschraub-Schrittmotoren bieten eine gute Balance zwischen Leistung und Kosten, was sie zu einer beliebten Wahl für verschiedene Anwendungen macht.
Eigenschaften:
-
Bipolare oder einpolare Versionen verfügbar
-
Hybride Schrittfahrzeugkonstruktion
-
Erhältlich in Ein- oder Doppelwellenversionen
-
CE- und RoHS-Genehmigung
-
Anpassungen auf Anfrage
Motorspezifikationen
Weitere Informationen erhalten Sie beim Kundendienst.
|
Stiefengel
|
10,8 °
|
|
Rahmengröße
|
28 mm
|
|
Anzahl der Phasen
|
Phase 2
|
|
Nennstrom
|
1.7 Ampere
|
|
Haltemoment
|
120 mN.m.
|
|
Widerstand
|
- Ich weiß nicht.
|
|
Induktivität
|
mH
|
|
Rotor Trägheit
|
in g-cm2
|
|
Motorgewicht
|
0.26 kg
|
|
Schraube aus Blei
|
109 mm
|
|
Verbindung
|
Bipolar
|
Betriebsspezifikationen
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Schacht-Radialspiel:0.02 Max. (450 g Belastung)
Achsenspiel:0.08 Max. (450 g Belastung)
Max. Radialkraft: 28 N (20 mm von der Flansche entfernt)
Max. Achskraft):10N
Drehmomentkurven
Untermodelle
| Modell |
Haltemoment |
Schrittwinkel |
Motorlänge |
Typ der Welle |
Nennstrom |
| 42SHD4950 |
0.13 N.m. |
10,8° |
20 mm |
D Welle 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
10,8° |
34 mm |
D Welle 20 mm |
0.4A |
| 42SHD0261 |
0.45 N.m. |
10,8° |
40 mm |
D Welle 20 mm |
1.68A |
| 42SHD4425 |
0.59 N.m. |
10,8° |
48 mm |
D Welle 24 mm |
2.0A |
| 42SHD4813 |
00,8 N.m. |
10,8° |
60 mm |
D Welle 24 mm |
2.1A |
| Körperlänge |
Durchmesser der Schraube |
Schwingung |
Länge der Schraube |
20 mm
34 mm
40 mm
48 mm
60 mm
|
5 |
2 |
20 bis 1000 mm |
| 8 |
| 6.35 |
1.27 |
| 3.175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Herunterladen
Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,
Wir können den Motor nach Ihren Bedürfnissen anpassen.
Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Bleidrähte mit speziellen Anforderungen, Steckverbinder usw.
Die Optionen:
Encoder. Bremse. Getriebe. Welle.
