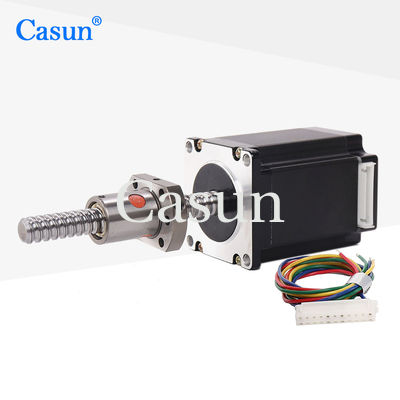

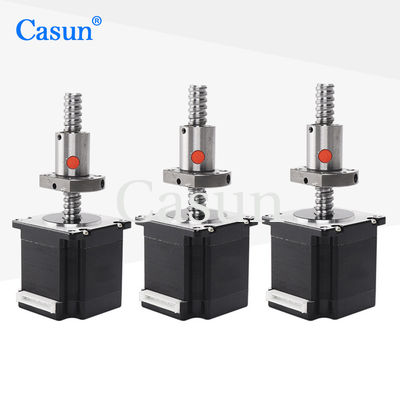

Nema11 Kugelschraubstäbe Schrittmotor 32mN.M Linear-Schrittmotor
Ein Kugelschraub-Schrittmotor ist eine Art Schrittmotor, der einen Kugelschraubmechanismus für lineare Bewegung enthält.Es kombiniert die Drehbewegung eines Schrittmotors mit den linearen Bewegungsfähigkeiten einer Kugelschraube, um präzise und kontrollierte lineare Bewegungen zu erreichen.
NEMA 11 ist eine Standardgröße für den Motorrahmen, die von der National Electrical Manufacturers Association (NEMA) definiert wurde.Die Norm NEMA 11 legt die physikalischen Abmessungen und die Montageanordnungen des Motors fest., so daß sie zwischen verschiedenen Herstellern austauschbar sind.
Eigenschaften:
Stiefengel
|
10,8 ° |
Rahmengröße
|
28 mm |
Anzahl der Phasen
|
Phase 2 |
Nennstrom
|
0.5 Ampere |
Haltemoment
|
32 mN.m. |
Widerstand
|
- Ich weiß nicht. |
Induktivität
|
mH |
Rotor Trägheit
|
in g-cm2 |
Motorgewicht
|
0.26 kg |
Schraube aus Blei
|
49 mm |
Verbindung
|
Bipolar |
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Schacht-Radialspiel:0.02 Max. (450 g Belastung)
Achsenspiel:0.08 Max. (450 g Belastung)
Max. Radialkraft: 28 N (20 mm von der Flansche entfernt)
Max. Achskraft):10N
Modell | Haltemoment | Schrittwinkel | Motorlänge | Typ der Welle | Nennstrom |
42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D Welle 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D Welle 20 mm | 0.4A |
42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D Welle 20 mm | 1.68A |
42SHD4425 | 0.59 N.m. | 10,8° | 48 mm | D Welle 24 mm | 2.0A |
42SHD4813 | 00,8 N.m. | 10,8° | 60 mm | D Welle 24 mm | 2.1A |
Körperlänge | Durchmesser der Schraube | Schwingung | Länge der Schraube | ||
20 mm 34 mm 40 mm 48 mm 60 mm |
5 | 2 | 20 bis 1000 mm | ||
8 | |||||
6.35 | 1.27 | ||||
3.175 | |||||
6.35 | |||||
6.5 | 3 | ||||
6.35 | |||||
8 | 1 | ||||
2 | |||||
4 | |||||
8 | |||||
12 |
