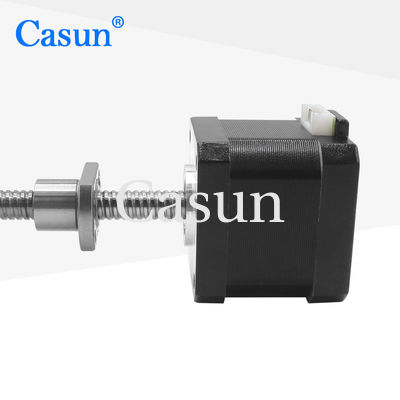

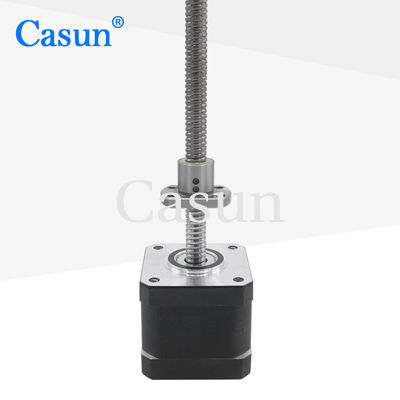

Nema17 Kugelschraube Linear-Schrittmotor 450mN.M SFK0802 Schrittmotor für CNC
Ein NEMA 17-Schrittmotor mit einem Drehmoment von 450 mN.m (Millienewtonmeter) und ein Kugelschraubmechanismus ist eine geeignete Wahl für verschiedene Anwendungen, die ein moderates Drehmoment und eine präzise lineare Bewegungssteuerung erfordern.
Ein Drehmoment von 450 mN.m zeigt die Fähigkeit des Motors an, Drehkraft zu erzeugen.3D-Drucker, Automatisierungsgeräte und andere Systeme, die eine genaue Positionierung und kontrollierte lineare Bewegung erfordern.
Eigenschaften:
-
Bipolare oder einpolare Versionen verfügbar
-
Hybride Schrittfahrzeugkonstruktion
-
Erhältlich in Ein- oder Doppelwellenversionen
-
CE- und RoHS-Genehmigung
-
Anpassungen auf Anfrage
Motorspezifikationen
|
Stiefengel
|
10,8 °
|
|
Rahmengröße
|
42 mm
|
|
Anzahl der Phasen
|
Phase 2
|
|
Nennstrom
|
1.68 Ampere
|
|
Haltemoment
|
450 mN.m.
|
|
Widerstand
|
- Ich weiß nicht.
|
|
Induktivität
|
mH
|
|
Rotor Trägheit
|
in g-cm2
|
|
Motorgewicht
|
0.32 kg
|
|
Schraube aus Blei
|
200 mm
|
|
Verbindung
|
Bipolar
|
Betriebsspezifikationen
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Schacht-Radialspiel:0.02 Max. (450 g Belastung)
Achsenspiel:0.08 Max. (450 g Belastung)
Max. Radialkraft: 28 N (20 mm von der Flansche entfernt)
Max. Achskraft):10N
Drehmomentkurven
Untermodelle
| Modell |
Haltemoment |
Schrittwinkel |
Motorlänge |
Typ der Welle |
Nennstrom |
| 42SHD4950 |
0.13 N.m. |
10,8° |
20 mm |
D Welle 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
10,8° |
34 mm |
D Welle 20 mm |
0.4A |
| 42SHD0261 |
0.45 N.m. |
10,8° |
40 mm |
D Welle 20 mm |
1.68A |
| 42SHD4425 |
0.59 N.m. |
10,8° |
48 mm |
D Welle 24 mm |
2.0A |
| 42SHD4813 |
00,8 N.m. |
10,8° |
60 mm |
D Welle 24 mm |
2.1A |
| Körperlänge |
Durchmesser der Schraube |
Schwingung |
Länge der Schraube |
20 mm
34 mm
40 mm
48 mm
60 mm
|
5 |
2 |
20 bis 1000 mm |
| 8 |
| 6.35 |
1.27 |
| 3.175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Herunterladen
Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,
Wir können den Motor nach Ihren Bedürfnissen anpassen.
Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Bleidrähte mit speziellen Anforderungen, Steckverbinder usw.
Die Optionen:
Encoder. Bremse. Getriebe. Welle.
