Markenbezeichnung:	Casun
Modellnummer:	42SHD0003-200NKH
Moq:	1 Stk
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Steper-Winkel:

1,8 Grad

Aktuell:

0.4Amp

Haltemoment:

280mN.m

Schraubenlänge:

200mm

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 38x29xc14m

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

Elektrische Linearmotor-Aktor mit Schraubverschluss

28N.Cm Linearmotorantrieb

Produkt-Beschreibung

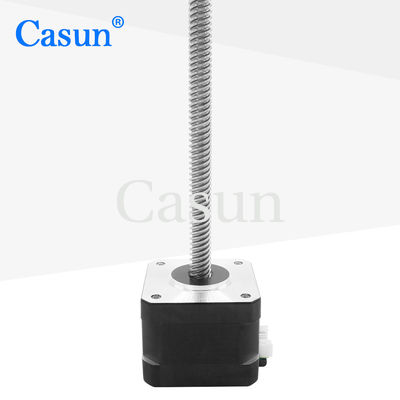

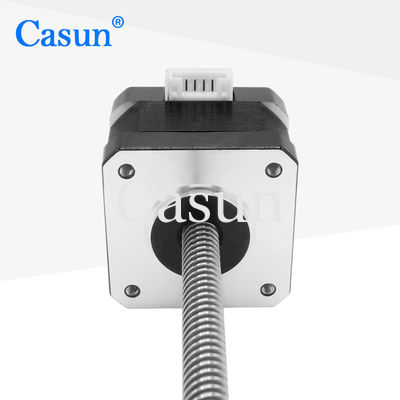

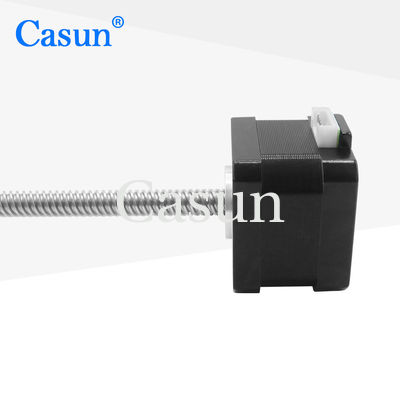

Nema 17 Tr8*8 200mm Trapezgewindespindel Elektromotor Linearantrieb Gewinde 12V 28N.Cm

Dieser Nema 17 Linearmotor-Aktuator verfügt über eine TR8×8 Trapezgewindespindel mit 200 mm Länge, die mit 12 V und einem Drehmoment von 28 N.cm arbeitet. Wenn sich der externe Schrittmotor mit Gewindespindel nicht dreht, behält er eine stabile Position bei und weist selbsthemmende Eigenschaften auf. Zu den Hauptvorteilen gehören präzise Steuerung, hohe Drehmomentabgabe, Selbsthemmung, kompaktes Design und geräuscharmer Betrieb.

Hauptmerkmale

Bipolare oder unipolare Versionen verfügbar
Spezialisiert auf maßgeschneiderte Dienstleistungen
Verfügbar in ein- oder doppelwelligen Versionen
Mehrere internationale Zertifizierungen für High-Tech- und Elektronikindustrieausrüstungen
12 Jahre Betrieb in China mit über 800 bedienten Kunden

Abmessungen

Motordaten

Parameter	Wert
Schrittwinkel	1,8°
Rahmengröße	42mm
Phasenanzahl	2 Phasen
Nennstrom	0,4Amp
Haltemoment	280 mN.m
Widerstand	30ohm
Induktivität	37mH
Rotorträgheit	38g-cm²
Motorgewicht	0,2kg
Trapezgewindespindel	Tr8×8
Anschluss	Bipolar

Betriebsspezifikationen

Parameter	Spezifikation
Schrittwinkel	1,8°
Maximale Temperatur	80°C maximal
Umgebungstemperatur	-20°C bis 50°C
Lagertemperatur	-20°C bis 100°C
Luftfeuchtigkeitsbereich	85% oder weniger, nicht kondensierend
Magnetdrahtisolierung	Klasse B 130°C
Isolationswiderstand	100M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 min
Wellen-Radialspiel	0,02Max. (450g Last)
Wellen-Axialspiel	0,08Max. (450g Last)
Max. Radialkraft	28N (20mm von der Flansch)
Max. Axialkraft	10N

Verfügbare Modelle

Modell	Haltemoment	Schrittwinkel	Motorlänge	Wellentyp	Nennstrom
42SHD4950	0,13N.m	1,8°	20mm	D-Welle-20mm	1,0A
42SHD4003	0,26N.m	1,8°	34mm	D-Welle-20mm	0,4A
42SHD0261	0,45N.m	1,8°	40mm	D-Welle-20mm	1,68A
42SHD4425	0,59N.m	1,8°	48mm	D-Welle-24mm	2,0A
42SHD4813	0,8N.m	1,8°	60mm	D-Welle-24mm	2,1A

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen.

Kundenspezifische Inhalte umfassen, sind aber nicht beschränkt auf spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussleitungen mit besonderen Anforderungen, Steckverbinder und mehr.

Anpassungsoptionen

Encoder

Bremse

Getriebe

Welle

Bitte klicken Sie auf die Schaltfläche "Angebot anfordern" unten, um uns Ihre Anforderungen mitzuteilen.
