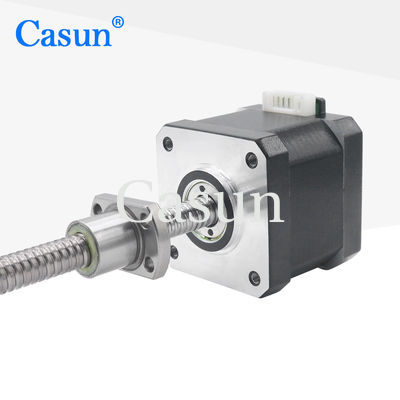

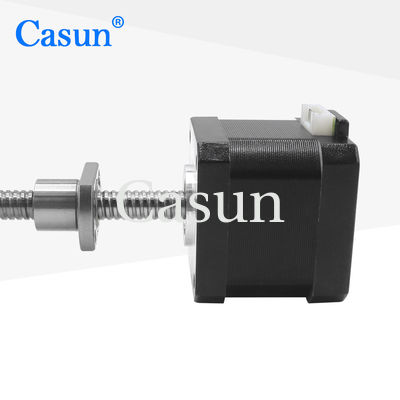

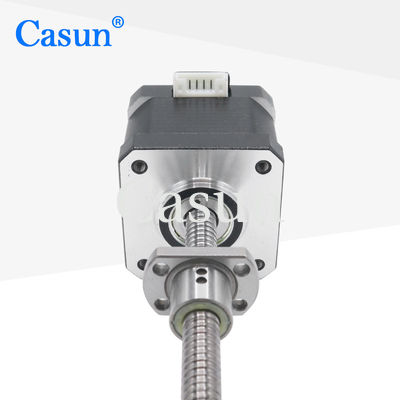

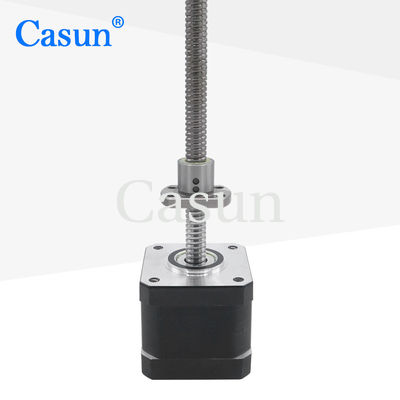

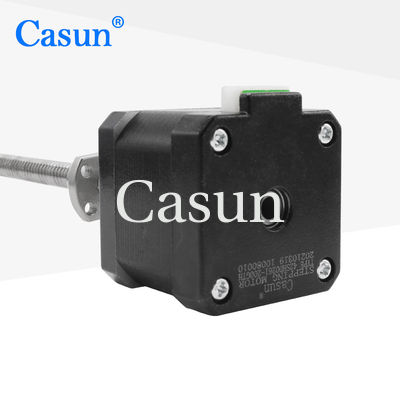

Kugelumlaufspindel-Schrittmotor NEMA 17 Tr8*2 450mN.m Zweiphasen mit CER-ISO
Der Kugelumlaufspindel-Getriebemechanismus NEMA 17 hat ausgezeichnete Verschleißfestigkeit und Haltbarkeit und kann gute Leistung unter langfristiger hoher Lastsoperation beibehalten.
Faserlaser-Schneidemaschine, planarer Plotter, kleine werkzeugmaschine
Eigenschaften:
-
Zweipolige oder Einpolversionen verfügbar
-
Die Spezialisierung auf maßgeschneiderte Dienstleistungen ist unsere Sachkenntnis
-
Verfügbar in den einfachen oder doppelten Wellenversionen
-
Funktionierend in China für 12 Jahre, haben wir über 800 Kunden gedient
-
Ihr Kauf wird durch eine zehnjährige Garantie unterstützt und stellt Ihr Vertrauen sicher
Bewegungsspezifikationen
|
Schritt-Engel
|
° 1,8
|
|
Fram-Größe
|
42 Millimeter
|
|
Zahl der Phase
|
2-phasig
|
|
Nennstrom
|
1,68 Ampere
|
|
Haltemoment
|
450 mN.m
|
|
Widerstand
|
1,95 Ohm
|
|
Induktanz
|
4,4 mH
|
|
Rotor-Trägheit
|
² 57g-cm
|
|
Bewegungsgewicht
|
0,3 Kilogramm
|
|
Leitspindel
|
Tr8X2
|
|
Verbindung
|
Zweipolig
|
Funktionierende Spezifikationen
Schritt-Winkel: 1.8°
Maximale Temperatur: Maximum 80°C
Umgebende Temperatur: -20 °C zu 50°C
Lagertemperatur -20: °C zu 100°C
Feuchtebereich (%): 85% oder kleiner, kondensationsfrei
Magnet-Draht-Isolierung: Klasse B 130 Gr. C
Isolationswiderstand: 100M Ohm bei 500 VDC
Durchschlagsfestigkeit: 500 VDC für 1 Minute
Wellen-Radialspiel: 0.02Max. (450g-load)
Wellen-axiales Spiel: 0.08Max. (450g-load)
Max. Radialkraft: 28N (20mm vom Flansch)
Axiale Kraft des Maximums): 10N
Drehmoment-Kurven
Submodelle
| Modell |
Haltemoment |
Schritt-Winkel |
Bewegungslänge |
Art der Welle |
Nennstrom |
| 42SHD4950 |
0.13N.m |
1.8° |
20mm |
D Shaft-20mm |
1.0A |
| 42SHD4003 |
0.26N.m |
1.8° |
34mm |
D Shaft-20mm |
0.4A |
| 42SHD0261 |
0.45N.m |
1.8° |
40mm |
D Shaft-20mm |
1.68A |
| 42SHD4425 |
0.59N.m |
1.8° |
48mm |
D Shaft-24mm |
2.0A |
| 42SHD4813 |
0.8N.m |
1.8° |
60mm |
D Shaft-24mm |
2.1A |
| Körper-Länge |
Durchmesser der Schraube |
Neigung |
Länge der Schraube |
20 Millimeter
34 Millimeter
40 Millimeter
48 Millimeter
60 Millimeter
|
5 |
2 |
20-1000 Millimeter |
| 8 |
| 6,35 |
1,27 |
| 3,175 |
| 6,35 |
| 6,5 |
3 |
| 6,35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Download
Wenn unser Standardmotor Ihren Bedarf nicht erfüllen kann,
wir können den Motor entsprechend Ihrem Bedarf besonders anfertigen
Kundengebundener Inhalt umfasst, aber ist nicht auf spezielle Wellen, wickelnde Parameter, Installationsmaße, Anschlussleitungen mit speziellen Anforderungen, Verbindungsstücke, etc. begrenzt.
Wahlen:
Kodierer | Bremse | Getriebe | Welle
