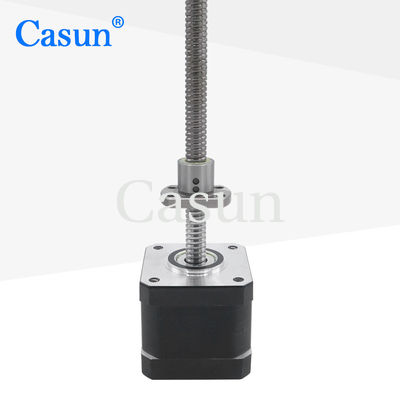

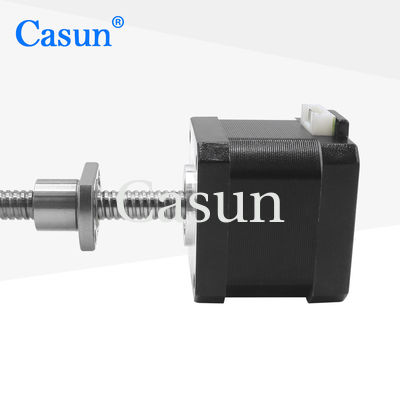

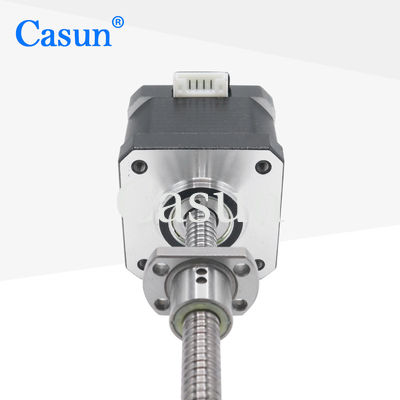

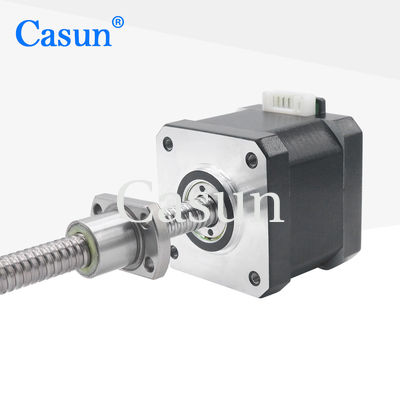

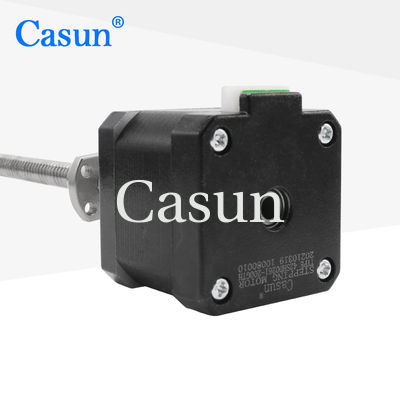

NEMA 17 linearer Körper der Schrittmotor-Leitspindel-Tr8*2 40mm 0.45N.M For Industrial Automation

NEMA 17 linearer Körper der Schrittmotor-Leitspindel-Tr8*2 40mm 0.45N.M For Industrial Automation

Markenbezeichnung:	Casun
Modellnummer:	42SHD0261-200GTH
Moq:	1 Stk
Preis:	$12-$12.8
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Körper:

40mm

Aktuell:

1,68 Ampere

Haltemoment:

450mN.m

Welle:

Kugelumlaufspindelwelle 200 mm Länge

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 38x29xc14m

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

Lineare Schrittmotor-Leitspindel

Schrittmotor-Leitspindel NEMA 17

Produkt-Beschreibung

NEMA 17 Linear Schrittmotor mit Trapezgewindespindel Tr8*2, 40mm Körper, 0,45Nm für industrielle Automatisierung

Produktübersicht

Die Kugelumlaufspindel hat einen geringeren Reibungswiderstand und einen höheren Wirkungsgrad, wodurch der Schrittmotor mit höheren Geschwindigkeiten betrieben werden kann. Die kugelgeführte Struktur sorgt für eine reibungslose Bewegung und geringe Reibungsverluste.

Hauptmerkmale

Bipolare oder unipolare Versionen verfügbar
Hybrid-Schrittmotorkonstruktion
Unsere Ingenieure werden sich innerhalb von 48 Stunden mit Ihnen in Verbindung setzen, um die optimale Lösung anzubieten
CE und RoHS geprüft
Ihr Kauf wird durch eine zehnjährige Garantie abgesichert, die Ihnen absolute Sicherheit gibt

Abmessungen

Motordaten

Spezifikation	Wert
Schrittwinkel	1,8°
Rahmengröße	42 mm
Anzahl der Phasen	2 Phasen
Nennstrom	1,68 Ampere
Haltemoment	450 mNm
Widerstand	1,95 Ohm
Induktivität	4,4 mH
Rotorträgheit	57 g-cm²
Motorgewicht	0,3 kg
Trapezgewindespindel	Tr8X2
Anschluss	Bipolar

Betriebsspezifikationen

Parameter	Spezifikation
Schrittwinkel	1,8°
Maximale Temperatur	80°C maximal
Umgebungstemperatur	-20°C bis 50°C
Lagertemperatur	-20°C bis 100°C
Luftfeuchtigkeitsbereich	85% oder weniger, nicht kondensierend
Magnetdrahtisolierung	Klasse B 130°C
Isolationswiderstand	100M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 Minute
Wellen-Radialspiel	0,02 Max. (450g Last)
Wellen-Axialspiel	0,08 Max. (450g Last)
Max. Radialkraft	28N (20mm von der Flanschplatte)
Max. Axialkraft	10N

Verfügbare Modelle

Modell	Haltemoment	Schrittwinkel	Motorlänge	Wellentyp	Nennstrom
42SHD4950	0,13Nm	1,8°	20mm	D-Welle - 20mm	1,0A
42SHD4003	0,26Nm	1,8°	34mm	D-Welle - 20mm	0,4A
42SHD0261	0,45Nm	1,8°	40mm	D-Welle - 20mm	1,68A
42SHD4425	0,59Nm	1,8°	48mm	D-Welle - 24mm	2,0A
42SHD4813	0,8Nm	1,8°	60mm	D-Welle - 24mm	2,1A

Anpassungsoptionen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen. Zu den Anpassungsinhalten gehören unter anderem spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussleitungen mit Sonderanforderungen, Steckverbinder usw.

Encoder

Bremse

Getriebe

Welle

Angebot anfordern

Bitte klicken Sie auf die Schaltfläche "Angebot anfordern" unten, um uns Ihre Anforderungen mitzuteilen.

Angebot anfordern
