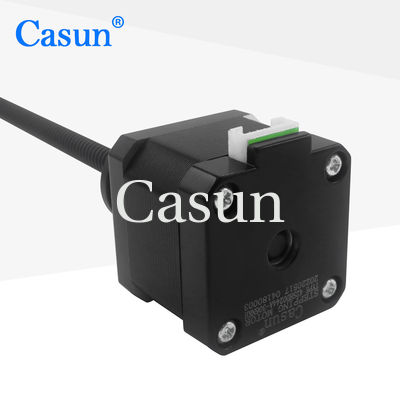

Im Vergleich zu anderen Schrittmotoren können extern angetriebene Schraubschrittmotoren eine höhere mechanische Effizienz aufweisen.
Für Drucker, Gravurmaschinen, 3D-Drucker und Roboter geeignet
Eigenschaften:
-
Bipolare oder einpolare Versionen verfügbar
-
Jedes Modell unseres Schrittmotors eignet sich für verschiedene Anwendungen
-
Erhältlich in Ein- oder Doppelwellenversionen
-
Wir sind seit 12 Jahren in China tätig und haben mehr als 800 Kunden bedient.
-
Berufliche Forschung und Entwicklung
Motorspezifikationen
|
Stiefengel
|
10,8 °
|
|
Rahmengröße
|
42 mm
|
|
Anzahl der Phasen
|
Phase 2
|
|
Nennstrom
|
2 Ampere
|
|
Haltemoment
|
450 mNm
|
|
Widerstand
|
1.1 Ohm
|
|
Induktivität
|
20,6 mH
|
|
Rotor Trägheit
|
57 g-cm2
|
|
Motorgewicht
|
00,3 kg
|
|

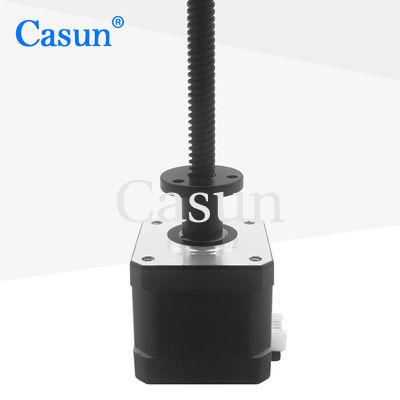

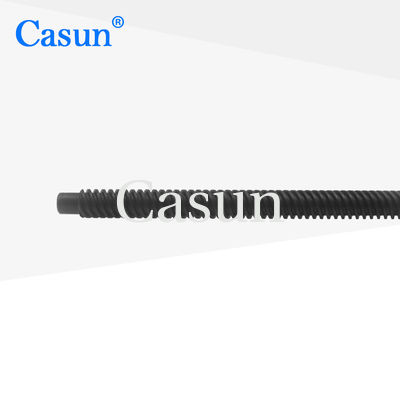

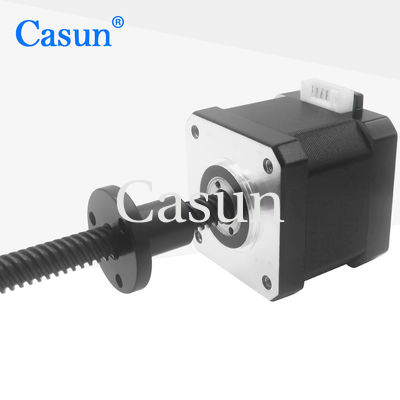

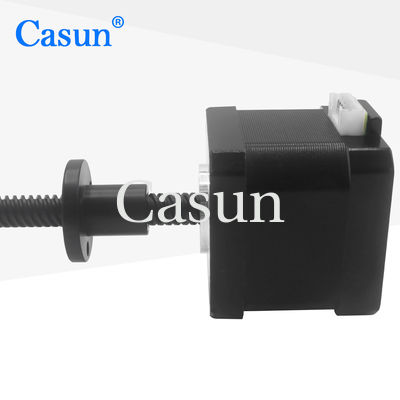

Schraube aus Blei
|
Tr8X4
|
|
Verbindung
|
Bipolar
|
Betriebsspezifikationen
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Schacht-Radialspiel:0.02 Max. (450 g Belastung)
Achsenspiel:0.08 Max. (450 g Belastung)
Max. Radialkraft: 28 N (20 mm von der Flansche entfernt)
Max. Achskraft):10N
Drehmomentkurven
Untermodelle
| Modell |
Haltemoment |
Schrittwinkel |
Motorlänge |
Typ der Welle |
Nennstrom |
| 42SHD4950 |
0.13 N.m. |
10,8° |
20 mm |
D Welle 20 mm |
1.0A |
| 42SHD4003 |
0.26N.m. |
10,8° |
34 mm |
D Welle 20 mm |
0.4A |
| 42SHD0261 |
0.45 N.m. |
10,8° |
40 mm |
D Welle 20 mm |
1.68A |
| 42SHD4425 |
0.59 N.m. |
10,8° |
48 mm |
D Welle 24 mm |
2.0A |
| 42SHD4813 |
00,8 N.m. |
10,8° |
60 mm |
D Welle 24 mm |
2.1A |
| Körperlänge |
Durchmesser der Schraube |
Schwingung |
Länge der Schraube |
20 mm
34 mm
40 mm
48 mm
60 mm
|
5 |
2 |
20 bis 1000 mm |
| 8 |
| 6.35 |
1.27 |
| 3.175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Herunterladen
Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,
Wir können den Motor nach Ihren Bedürfnissen anpassen.
Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Bleidrähte mit speziellen Anforderungen, Steckverbinder usw.
