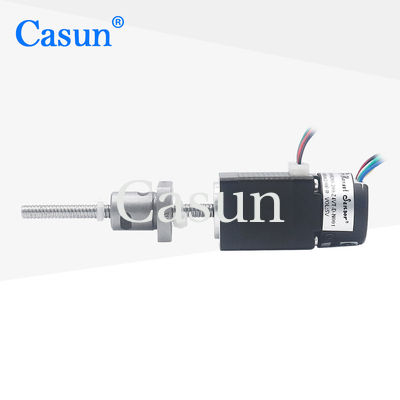

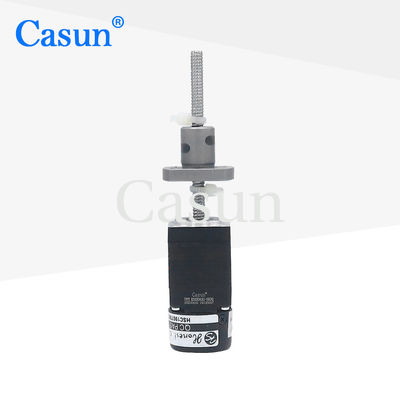

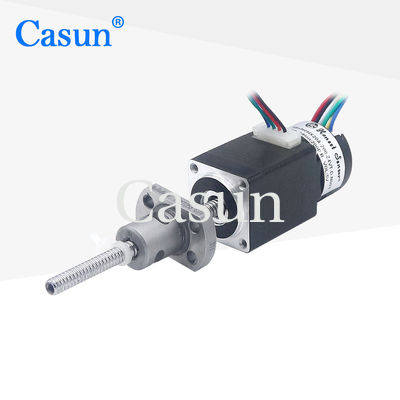

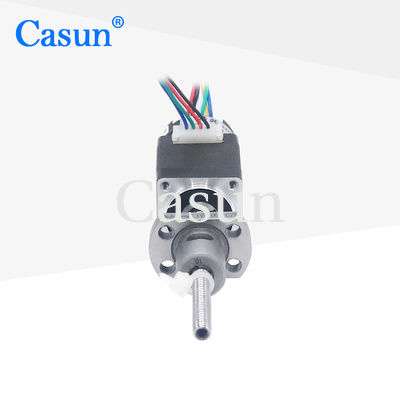

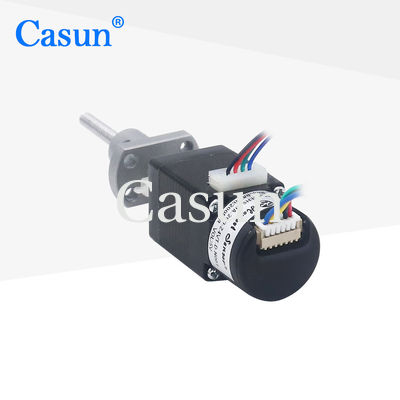

Kugelumlaufspindel-Schrittmotor-NEMA 8 Casun 0.5A für Zeichnungs-Instrument

Kugelumlaufspindel-Schrittmotor-NEMA 8 Casun 0.5A für Zeichnungs-Instrument

Markenbezeichnung:	Casun
Modellnummer:	B20SHD4351-56GPQ
Moq:	1pc
Preis:	$24.94-$35
Zahlungsbedingungen:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Farbe:

Schwarz

Steper-Winkel:

1.8degree

Phase:

Nennspannung:

2.55V

gegenwärtig:

0.5A

Haltemoment:

14mN.m

Rastendrehmoment:

2mN.m

Customized:

The motor can be designed &manufactured with customized request.

Verpackung Informationen:

Karton: 38x29xc14m

Hervorheben:

Schrittmotor der Kugelumlaufspindel-0.5A

Kugelumlaufspindel-Schrittmotor-NEMA 8

Schrittmotor Casun 0.5A

Produkt-Beschreibung

Schrittmotor 0.5A NEMA 8 14mN.m mit Motor der Kugelumlaufspindel L200/250/300MM für Zeichnungsinstrument

Die 42mm Hybridschrittmotor-Reihe bietet leistungsfähigen Haltemoment in einer Vielzahl von Größen an.

Verwenden Sie mit einem microstepping Fahrer, um Erschütterung zu verringern und höhere Schrittentschließung zu erzielen.

Wählen Sie eine Grundlinienversion oder fordern Sie Ihre eigene kundengebundene Konfiguration.

Eigenschaften:

Zweipolige oder Einpolversionen verfügbar
Hybrider Stepperbau
Verfügbar in den einfachen oder doppelten Wellenversionen
CER und RoHS genehmigten
Kundenbezogenheiten auf Anfrage

Maße

Bewegungsspezifikationen

Schritt-Engel	° 1,8
Fram-Größe	20mm
Zahl der Phase	2-phasig
Nennstrom	0.5A
Haltemoment	14mN.m
Widerstand	5.5ohm
Induktanz	1.5mH
Rotor-Trägheit	² 2g-cm
Bewegungsgewicht	0.08kg
Leitspindel	SF0401
Verbindung	Zweipolig

Funktionierende Spezifikationen

Schritt-Winkel: 1.8°

Maximale Temperatur: Maximum 80°C

Umgebende Temperatur: -20 °C zu 50°C

Lagertemperatur -20: °C zu 100°C

Feuchtebereich (%): 85% oder kleiner, kondensationsfrei

Magnet-Draht-Isolierung: Klasse B 130 Gr. C

Isolationswiderstand: 100M Ohm bei 500 VDC

Durchschlagsfestigkeit: 500 VDC für 1 Minute

Wellen-Radialspiel: 0.02Max. (450g-load)

Wellen-axiales Spiel: 0.08Max. (450g-load)

Max. Radialkraft: 28N (20mm vom Flansch)

Axiale Kraft des Maximums): 10N

Drehmoment-Kurven

Submodelle

Modell	Haltemoment	Schritt-Winkel	Bewegungslänge	Art der Welle	Nennstrom
42SHD4950	0.13N.m	1.8°	20mm	D Shaft-20mm	1.0A
42SHD4003	0.26N.m	1.8°	34mm	D Shaft-20mm	0.4A
42SHD0261	0.45N.m	1.8°	40mm	D Shaft-20mm	1.68A
42SHD4425	0.59N.m	1.8°	48mm	D Shaft-24mm	2.0A
42SHD4813	0.8N.m	1.8°	60mm	D Shaft-24mm	2.1A

Körper-Länge	Durchmesser der Schraube	Neigung	Länge der Schraube
20 Millimeter 34 Millimeter 40 Millimeter 48 Millimeter 60 Millimeter	5	2	20-1000 Millimeter
		8
	6,35	1,27
		3,175
		6,35
	6,5	3
		6,35
	8	1
		2
		4
		8
		12

Download

Wenn unser Standardmotor Ihren Bedarf nicht erfüllen kann,

wir können den Motor entsprechend Ihrem Bedarf besonders anfertigen

Kundengebundener Inhalt umfasst, aber ist nicht auf spezielle Wellen, wickelnde Parameter, Installationsmaße, Anschlussleitungen mit speziellen Anforderungen, Verbindungsstücke, etc. begrenzt.

Wahlen:
Kodierer | Bremse | Getriebe | Welle

Kugelumlaufspindel-Schrittmotor-NEMA 8 Casun 0.5A für Zeichnungs-Instrument 1

Klicken Sie bitte den Knopf „erhalten eines Zitats“ unten, um uns Ihren Anforderungen zu sagen.
