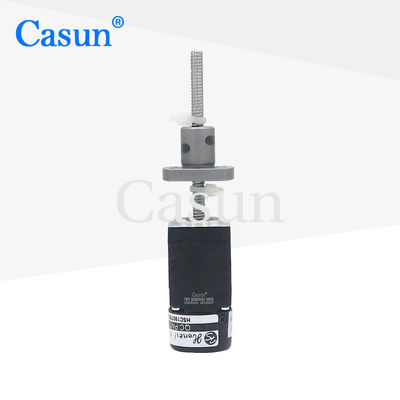

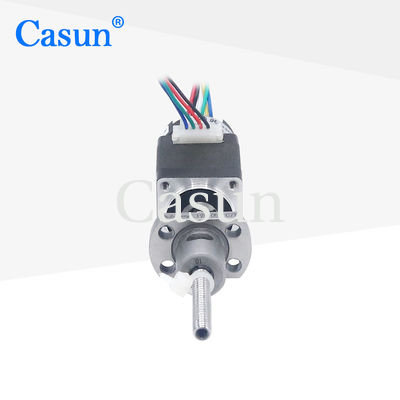

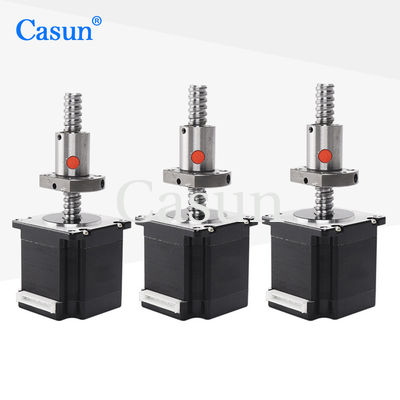

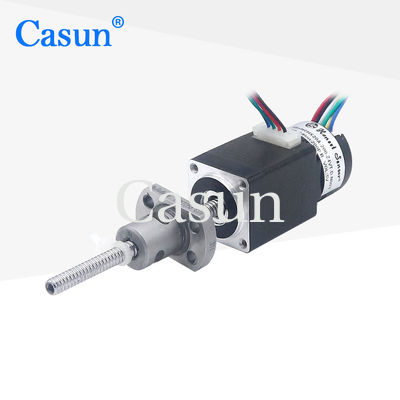

14mN.M Nema 8 Schrittmotor mit Motor der Kugelumlaufspindel-L200/250/300MM

14mN.M Nema 8 Schrittmotor mit Motor der Kugelumlaufspindel-L200/250/300MM

Markenbezeichnung:	Casun
Modellnummer:	B20SHD4351-56GPQ
Moq:	1 Stk
Preis:	$24.94-$35
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Farbe:

Schwarz

Aktuell:

0,5A

Haltemoment:

14mN.m

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 38x29xc14m

Hervorheben:

14mN.M Nema 8 Schrittmotor

Schrittmotor Nema8 mit Kugelumlaufspindel

14mN.M Nema 8 Kugelumlaufspindel

Produkt-Beschreibung

Nema8 14mN.m 0,5mp Schrittmotor mit Kugelschraube L200/250/300MM Motor für Zeichnungsgerät

Die 42mm Hybrid Stepper Motor Series bietet ein leistungsstarkes Drehmoment in verschiedenen Größen.

Verwendung mit einem Mikroschritttreiber zur Verringerung der Vibration und zur Erzielung einer höheren Schrittlösung.

Wählen Sie eine Basisversion aus oder fordern Sie eine eigene konfigurierte Version an.

Eigenschaften:

Bipolare oder einpolare Versionen verfügbar
Hybride Schrittfahrzeugkonstruktion
Erhältlich in Ein- oder Doppelwellenversionen
CE- und RoHS-Genehmigung
Anpassungen auf Anfrage

Abmessungen

Motorspezifikationen

Stiefengel	10,8 °
Rahmengröße	20 mm
Anzahl der Phasen	Phase 2
Nennstrom	0.5A
Haltemoment	14 mN.m
Widerstand	5.5 Ohm
Induktivität	1.5mH
Rotor Trägheit	2g-cm2
Motorgewicht	00,08 kg
Schraube aus Blei	SF0401
Verbindung	Bipolar

Betriebsspezifikationen

Schrittwinkel: 1,8°

Höchsttemperatur: höchstens 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min

Schacht-Radialspiel:0.02 Max. (450 g Belastung)

Achsenspiel:0.08 Max. (450 g Belastung)

Max. Radialkraft: 28 N (20 mm von der Flansche entfernt)

Max. Achskraft):10N

Drehmomentkurven

Untermodelle

Modell	Haltemoment	Schrittwinkel	Motorlänge	Typ der Welle	Nennstrom
42SHD4950	0.13 N.m.	10,8°	20 mm	D Welle 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D Welle 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D Welle 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm.	D Welle 24 mm	2.0A
42SHD4813	00,8 N.m.	10,8°	60 mm	D Welle 24 mm	2.1A

Körperlänge	Durchmesser der Schraube	Schwingung	Länge der Schraube
20 mm 34 mm 40 mm 48 mm 60 mm	5	2	20 bis 1000 mm
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Herunterladen

Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.

Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Leitungen mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:
Encoder. Bremse. Getriebe. Welle.

14mN.M Nema 8 Schrittmotor mit Motor der Kugelumlaufspindel-L200/250/300MM 1

Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.
