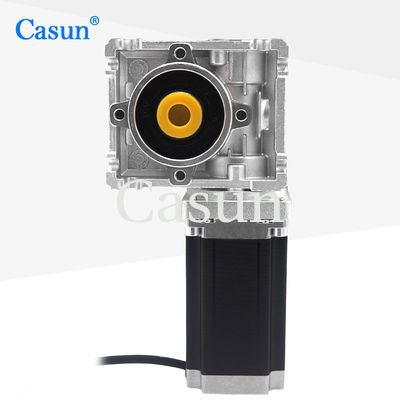

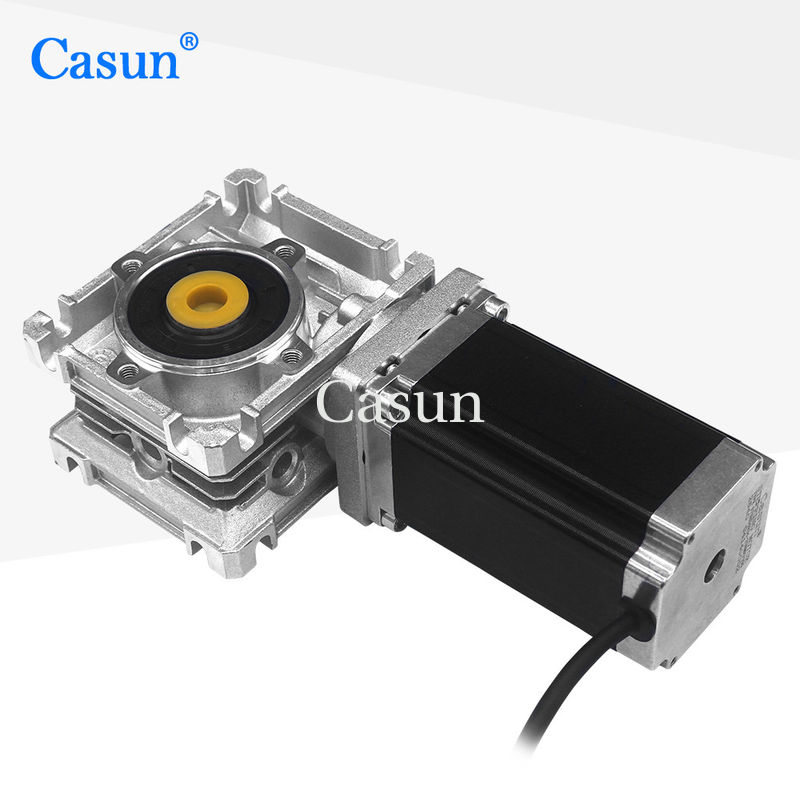

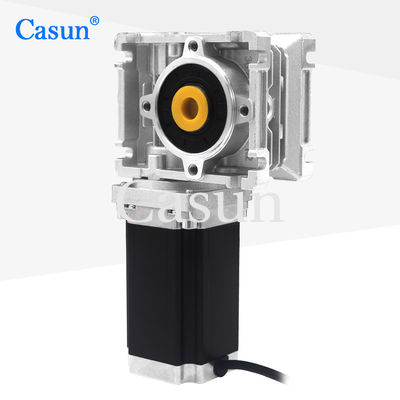

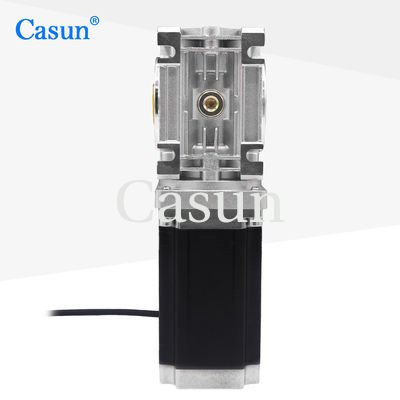

Nema 23 Hybrid-Schrittmotor mit Wurmgetriebe Motor 56x100mm

Markenbezeichnung:	Casun
Modellnummer:	57SHD4934-20NMRV030
Moq:	1 Stk
Preis:	$34-$28
Zahlungsbedingungen:	L/C, D/A, D/P, T/T
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Motorlänge:

55mm

Produktname:

Schrittmotor mit übersetzt

Strom / Phase:

3.0A

Verpackung Informationen:

Karton: 36x29x14 cm

Hervorheben:

Nema 23 Schrittmotor mit Wurmgetriebe

56x100mm Hybrid-Schrittmotor

Übersetzter Schrittmotor NEMA 23

Produkt-Beschreibung

Hohe Qualität Casun NEMA 23 Getriebe Schrittmotoren für Druckmaschinen mit CE ISO ROHS

Getriebe-Schrittmotor NEMA 23 3.0N 1KG Getriebe-Schrittmotor für medizinische Geräte, Druckmaschinen

Die 56mm Hybrid Stepper Motor Series bietet ein leistungsstarkes Drehmoment in verschiedenen Größen.

Verwendung mit einem Mikroschritttreiber zur Verringerung der Vibration und zur Erzielung einer höheren Schrittlösung.

Wählen Sie eine Basisversion aus oder fordern Sie eine eigene konfigurierte Version an.

Eigenschaften:

Bipolare oder einpolare Versionen verfügbar
Hybride Schrittfahrzeugkonstruktion
Erhältlich in Ein- oder Doppelwellenversionen
CE- und RoHS-Genehmigung
Anpassungen auf Anfrage

Abmessungen

Motorspezifikationen

Stiefengel	10,8 °
Rahmengröße	57 mm
Anzahl der Phasen	Phase 2
Nennstrom	3.0 Ampere
Haltemoment	3.0 N.m.
Widerstand	2.8 um
Induktivität	11 mH
Rotor Trägheit	650 g-cm2
Motorgewicht	10,4 kg
Ausrüstungsreduzierungsquote	20:1
Verbindung	Bipolar

Betriebsspezifikationen

Motor

Schrittwinkel: 1,8°

Höchsttemperatur: maximal 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min

Getriebe

Material des Gehäuses:Metall
Lager beim Ausgang: Kugellager
Max.Strahlbelastung ((12 mm von der Flansche): ≤ 80N
Max.Achsenlast:≤ 30N
Radialverteilung der Welle (in der Nähe der Flansche): ≤ 0,06 mm
Ausfall der Achse: ≤ 0,3 mm
Gegenreaktion bei Nichteinladung:1.5°

Drehmomentkurven

Untermodelle

Motorlänge	Länge des Getriebes	RAIO	Effizienz
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Herunterladen

Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.

Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Leitungen mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:
Encoder. Bremse. Getriebe. Welle.

Nema 23 Hybrid-Schrittmotor mit Wurmgetriebe Motor 56x100mm 1

Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.
