P.M.-Schrittmotor

Casun PM Schrittmotor Hochpräzisionsmotor für Automatisierung Kundenspezifischer Motor

Markenbezeichnung:	Casun
Modellnummer:	20LCH0011-04
Moq:	5
Preis:	$6.9~$8.2
Zahlungsbedingungen:	D/A,T/T,L/C,D/P
Versorgungsfähigkeit:	10000+PCs+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Haltemoment:

60 g.cm

Stromspannung:

24V

Aktuell:

0,2 A

Körperlänge:

15 mm

Gewicht:

0,03 kg

Phasenwiderstand:

20 Ohm ±10 % (bei 20 °C)

Schaftlänge:

27 mm

Phase:

Isolationsklasse:

Klasse B

Verpackung Informationen:

Karton: 38x29x18cm

Versorgungsmaterial-Fähigkeit:

10000+PCs+Monat

Hervorheben:

Hochpräzisions-PM-Schrittmotor

Kundenspezifischer Automatisierungs-Schrittmotor

PM-Schrittmotor für Automatisierung

Produkt-Beschreibung

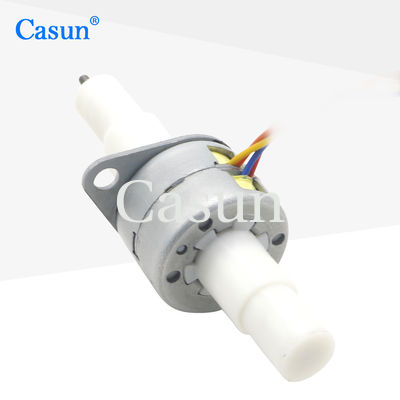

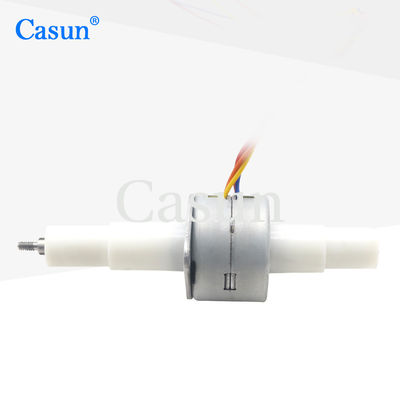

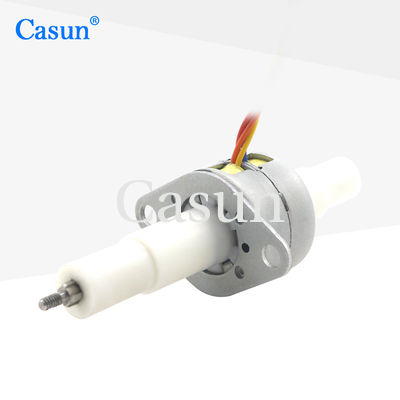

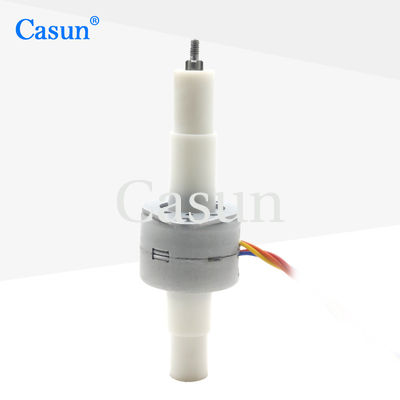

Casun PM Schrittmotor - Hochpräzisions-Automatisierungsmotor

Der Casun PM (Permanentmagnet) Schrittmotor bietet außergewöhnliche Zuverlässigkeit und Präzision für anspruchsvolle Automatisierungsanwendungen. Entwickelt für überlegene Bewegungssteuerung, liefert dieser Motor exakte inkrementelle Bewegungen mit herausragender Leistung bei Positionierungs- und Geschwindigkeitssteuerungsaufgaben.

Produktspezifikationen

Attribut	Wert
Haltemoment	60 g.cm
Spannung	24 V
Strom	0,2 A
Körperlänge	15,1 mm
Gewicht	0,03 kg
Phasenwiderstand	20 Ohm ±10% (bei 20°C)
Wellenlänge	27 mm
Phase	2
Isolationsklasse	Klasse B

Hauptmerkmale

Bipolare oder unipolare Versionen verfügbar
Hybrid-Schrittmotorkonstruktion
Verfügbar in Versionen mit einfacher oder doppelter Welle
CE- und RoHS-zertifiziert
Sonderanfertigungen auf Anfrage erhältlich

Motorabmessungen

Detaillierte Motorspezifikationen

Parameter	Spezifikation
Schrittwinkel	15°
Rahmengröße	15,1 mm
Anzahl der Phasen	2-2 Phasen
Nennstrom	0,2 Ampere
Haltemoment	60 g.cm
Widerstand	20 Ohm
Induktivität	8 mH
Rotorträgheit	38 g.cm²
Motorgewicht	30 g
Anschluss	Bipolar

Betriebsspezifikationen

Parameter	Spezifikation
Schrittwinkel	15°
Maximale Temperatur	80°C maximal
Umgebungstemperatur	-20°C bis 50°C
Lagertemperatur	-20°C bis 100°C
Luftfeuchtigkeitsbereich	85% oder weniger, nicht kondensierend
Magnetdrahtisolierung	Klasse B 130°C
Isolationswiderstand	100M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 Minute

Encoder-Spezifikationen

Parameter	Spezifikation
Spannung	5 V
Ausgang	A + A - B + B - Z + Z -

Verfügbare Untermodelle

Anpassungsoptionen

Wenn unsere Standard-Motor-Konfigurationen nicht Ihren spezifischen Anforderungen entsprechen, bieten wir umfassende Anpassungsdienste an. Unser Ingenieurteam kann den Motor nach Ihren genauen Spezifikationen modifizieren.

Anpassungsbereiche umfassen:

Spezielle Wellenkonfigurationen
Kundenspezifische Wicklungsparameter
Modifizierte Einbaumaße
Leitungen mit speziellen Anforderungen
Kundenspezifische Steckverbinderlösungen

Verfügbare Zubehöroptionen

Encoder-Option

Bremsoption

Getriebeoption

Wellenoption

Bereit, Ihre spezifischen Motoranforderungen zu besprechen? Kontaktieren Sie unser Ingenieurteam für eine maßgeschneiderte Lösung.

Angebot anfordern
