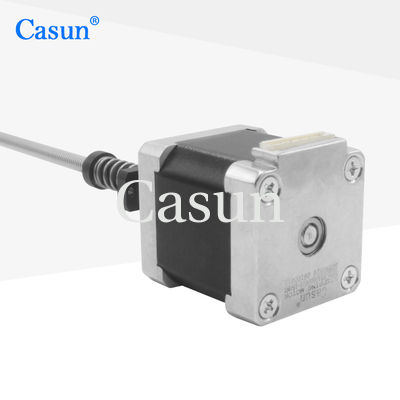

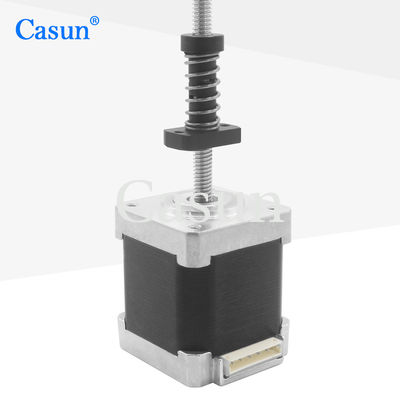

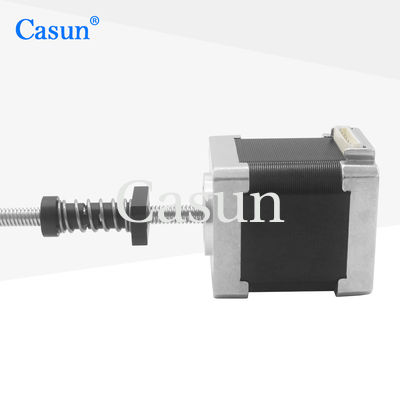

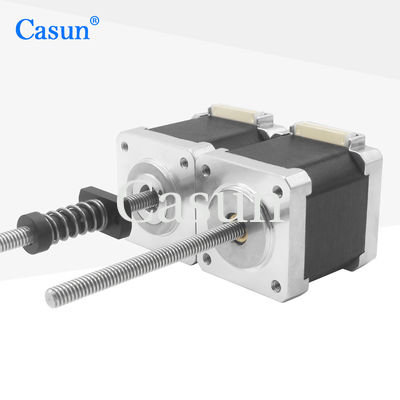

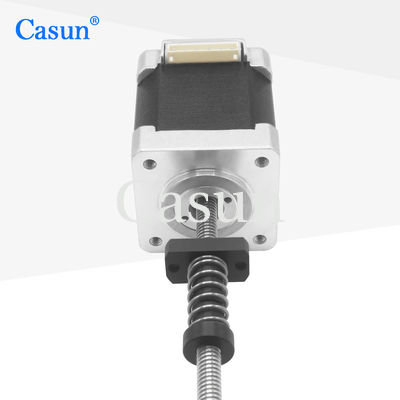

Nema 14 Schrittmotor Tr5X2 P1 360 mN.m Hochpräzisions-Hybrid-Schrittmotor mit Gewindewelle

Nema 14 Schrittmotor Tr5X2 P1 360 mN.m Hochpräzisions-Hybrid-Schrittmotor mit Gewindewelle

Markenbezeichnung:	Casun
Modellnummer:	P35SHD0817-150NT
Moq:	5Stk
Preis:	$16.28~$18.47
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	10000+PCs+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Haltemoment:

360 mNm

Stromspannung:

4,8 V

Aktuell:

1,5a

Körperlänge:

42MM

Gewicht:

0,24 kg

Phasenwiderstand:

3.2 Ohm ± 10% (bei 20°C)

Schaftlänge:

150 mm

Phase:

Isolationsklasse:

Klasse B

Verpackung Informationen:

Karton: 38x29x18cm

Versorgungsmaterial-Fähigkeit:

10000+PCs+Monat

Hervorheben:

Tr5X2 NEMA 14 Schrittmotor

P1 NEMA 14 Schrittmotor

Hybrid-Schrittmotor mit Gewindewelle

Produkt-Beschreibung

Nema 14 Schrittmotor TR5X2 P1 - 360mN.m Hochpräzisions-Hybrid-Schrittmotor

Der Casun Nema 14 Hybrid-Schrittmotor kombiniert hohes Drehmoment (360 mN.m) und außergewöhnliche Präzision in einem kompakten Paket und ist somit ideal für Automatisierung, medizinische Geräte und kleine CNC-Systeme geeignet.Seine einzigartige TR5 × 2 (P1) Gewindewelle ermöglicht die direkte Integration der Schraube, wodurch die Notwendigkeit zusätzlicher Kupplungen beseitigt und die Systemsteifigkeit verbessert wird.

Wesentliche Merkmale

Bipolare oder einpolare Versionen verfügbar
Hybride Schrittfahrzeugkonstruktion
Erhältlich in Ein- oder Doppelwellenversionen
CE- und RoHS-Genehmigung
Anpassungen auf Anfrage

Abmessungen

Motorspezifikationen

Schrittwinkel	10,8°
Größe des Rahmens	42 mm
Anzahl der Phasen	Phase 2
Nennstrom	1.5 Ampere
Haltemoment	360 mNm
Widerstand	3.2 Ohm
Induktivität	4.5 mH
Rotor Trägheit	57 g.cm2
Motorgewicht	0.24 kg
Verbindung	Bipolar

Betriebsspezifikationen

Motorbetriebsbedingungen

Schrittwinkel	10,8°
Höchsttemperatur	Maximal 80 °C
Umgebungstemperatur	-20°C bis 50°C
Speichertemperatur	-20°C bis 100°C
Luftfeuchtigkeit	nicht kondensierbar
Magnetdraht Isolierung	Klasse B 130°C
Widerstand gegen Isolierung	100 M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 Minute

Spezifikationen für den Encoder

Spannung	5V
Ausgabe	A + A - B + B - Z + Z

Untermodelle

Benutzerdefinierte Motorlösungen

Wenn unser Standardmotor Ihren Anforderungen nicht gerecht werden kann, können wir den Motor nach Ihren Anforderungen anpassen.Größen der Anlage, Leitungen mit speziellen Anforderungen, Steckverbinder und mehr.

Verfügbare Optionen

Verschlüsselung

Bremse

Getriebe

Schacht

Sind Sie bereit, Ihre spezifischen Anforderungen zu besprechen?

Bitte klicken Sie auf die Schaltfläche "Ein Angebot erhalten" unten, um uns Ihre Anforderungen mitzuteilen.
