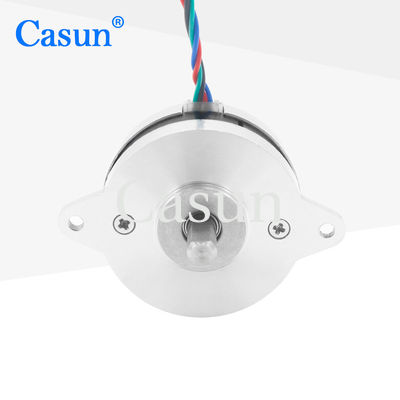

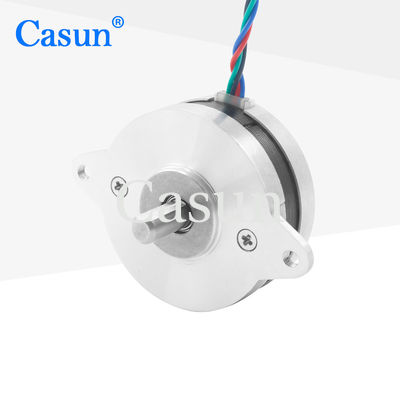

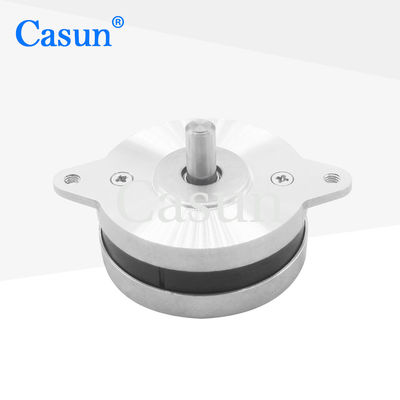

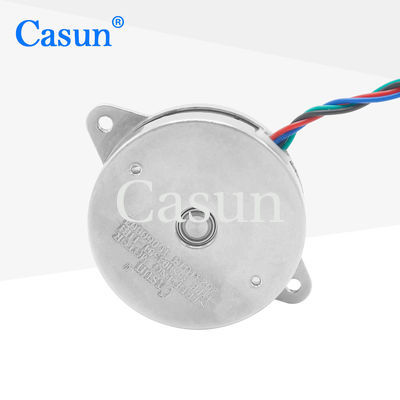

Casun Nema 14 Pfannkuchen-Schrittmotor 4,65 V 0,3 A für Präzisionsinstrument

Casun Nema 14 Pfannkuchen-Schrittmotor 4,65 V 0,3 A für Präzisionsinstrument

Markenbezeichnung:	Casun
Modellnummer:	36SHD4301-11B1
Moq:	1 Stk
Preis:	$3-$3.8
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Schaftdurchmesser:

4,5 Millimeter

Motortyp:

Schrittmotor

Gehäusematerial:

Aluminium

Steper-Winkel:

1,8°

Phase:

prouct:

Nema 14

Aktuell:

0,3 A

Verpackung Informationen:

Karton: 38x29x18cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

Schrittmotor Casun NEMA 14

Pancake NEMA 14 Schrittmotor

Produkt-Beschreibung

Casun Nema 14 Pancake Schrittmotor 4,65 V 0,3 A für Präzisionsinstrumente

Der Casun Nema 14 Pancake Schrittmotor ist eine kompakte und effiziente Lösung für Präzisionsinstrumente. Mit geringem Stromverbrauch (4,65 V, 0,3 A) liefert er eine sanfte und präzise Bewegungssteuerung, was ihn ideal für Anwendungen macht, bei denen Platz und Präzision entscheidend sind, wie z. B. kleine CNC-Maschinen, medizinische Geräte und Laborgeräte.

Hauptmerkmale

Bipolare oder unipolare Versionen verfügbar
Hybrid-Schrittmotorkonstruktion
Verfügbar in Einzel- oder Doppelwellenausführung
CE- und RoHS-zertifiziert
Sonderanfertigungen auf Anfrage

Abmessungen

Motordaten

Schrittwinkel	1,8°
Rahmengröße	36 mm
Anzahl der Phasen	2 Phasen
Nennstrom	0,3 Ampere
Haltemoment	70 mN.m
Widerstand	15,5 Ohm
Induktivität	7,0 mH
Rotorträgheit	4 g.cm²
Motorgewicht	0,06 kg
Anschluss	Bipolar

Betriebsspezifikationen

Motor

Schrittwinkel	1,8°
Maximale Temperatur	80°C maximal
Umgebungstemperatur	-20°C bis 50°C
Lagertemperatur	-20°C bis 100°C
Luftfeuchtigkeitsbereich	85% oder weniger, nicht kondensierend
Magnetdrahtisolierung	Klasse B 130°C
Isolationswiderstand	100M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 min

Encoder

Spannung	5V
Ausgang	A + A - B + B - Z + Z -

Verfügbare Modelle

Modell	Haltemoment	Schrittwinkel	Länge	Wellentyp	Nennstrom
35SHD0307	80 mN.m	1,8°	20 mm	D-Welle - 20 mm	0,4A
35SHD0001	100 mN.m	1,8°	26 mm	D-Welle - 20 mm	0,4A
35SHD0102	150 mN.m	1,8°	34 mm	D-Welle - 20 mm	0,75A
35SHD0801	230 mN.m	1,8°	40 mm	D-Welle - 20 mm	0,5A

Kundenspezifische Motorenlösungen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen. Kundenspezifische Inhalte umfassen, sind aber nicht beschränkt auf spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussleitungen mit besonderen Anforderungen, Steckverbinder und mehr.

Verfügbare Optionen

Encoder | Bremse | Getriebe | Welle
