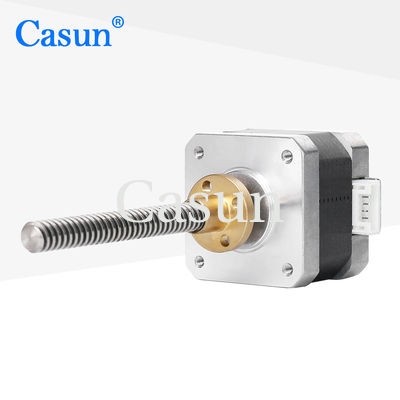

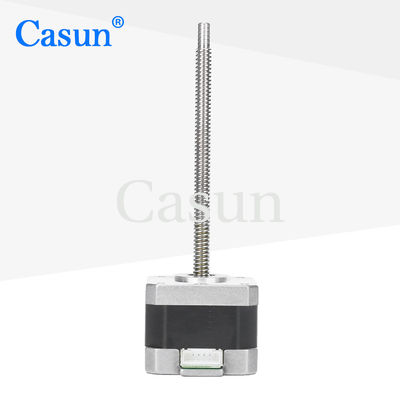

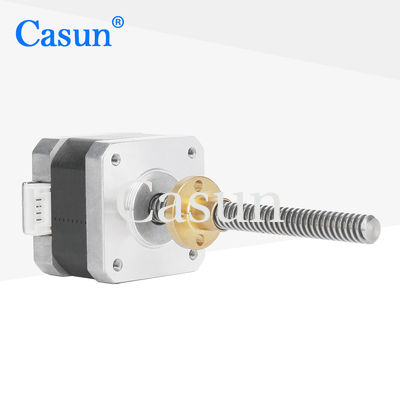

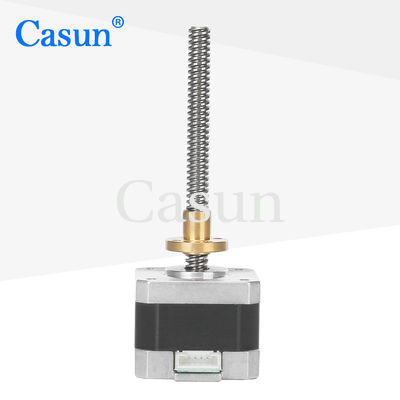

Linear Nema 17 42SHD0003-85NK Schrittmotor mit 4 Schraubschrauben 2 Phase für CNC-Laser und 3D-Drucker

Name: Linear Nema 17 42SHD0003-85NK Schrittmotor mit 4 Schraubschrauben 2 Phase für CNC-Laser und 3D-Drucker
Brand: GUANGZHOU FUDE ELECTRONIC TECHNOLOGY CO.,LTD
SKU: 42SHD0003-85NK
Price: 13.80 USD
Availability: InStock

Markenbezeichnung:	Casun
Modellnummer:	42SHD0003-85NK
Moq:	1 Stk
Preis:	$12.8-$15
Zahlungsbedingungen:	L/C, D/A, D/P, T/T
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Schrittwinkel:

1,8°

Haltemoment:

260mN.m

Aktuell:

0,4a

Motorlänge:

42 mm

Welle:

Schraubwelle 85mm Länge

Phase:

Nennspannung:

12V

Rastendrehmoment:

12mN.m

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 210x190x70mm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

42SHD0003-85NK Schraubschrittmotor mit Blei

Linear Nema 17 Schrittmotor

2 Phasen-Blei-Schraub-Schrittmotor

Produkt-Beschreibung

Linear Nema 17 42SHD0003-85NK Schrittmotor mit 4-mm-Spindel mit integrierter Spindel

Dieser 2-Phasen-Schrittmotor ist speziell für CNC-, Laser- und 3D-Druckeranwendungen konzipiert und verfügt über eine integrierte Spindel für die direkte Umwandlung in lineare Bewegung.

Produktübersicht

Der Casun 42×42×34mm NEMA 17 Captive Stepper Motor liefert 0,4 A Strom und ein Haltemoment von 0,26 N.m mit CE-Zertifizierung. Diese Hybrid-Schrittmotorenserie bietet ein starkes Haltemoment in einem kompakten Formfaktor, ideal für platzbeschränkte Anwendungen, während gleichzeitig eine hohe Positioniergenauigkeit beibehalten wird.

Hauptmerkmale

Bipolare oder unipolare Versionen verfügbar
Hybrid-Schrittmotor-Konstruktion für zuverlässige Leistung
Standard NEMA 17 Gehäuse für einfache Integration
Verfügbar in ein- oder zweiwelligen Versionen
Integrierte Spindel eliminiert externe Übertragungsteile
CE-Sicherheitszertifizierung und RoHS-Konformität
Anpassbare Gewinde- und Hublängen
Technischer Support innerhalb von 48 Stunden verfügbar

Abmessungen

Motordaten

Schrittwinkel	1,8°
Rahmengröße	42 mm
Anzahl der Phasen	2 Phasen
Nennstrom	0,4 A
Haltemoment	260 mN.m
Widerstand	30 Ohm
Induktivität	37 mH
Rotorträgheit	38 g-cm²
Motorgewicht	0,2 kg
Anzahl der Leitungen	4
Anschluss	Bipolar

Betriebsspezifikationen

Maximale Temperatur	80°C maximal
Umgebungstemperatur	-20°C bis 50°C
Lagertemperatur	-20°C bis 100°C
Luftfeuchtigkeitsbereich	85% oder weniger, nicht kondensierend
Magnetdrahtisolierung	Klasse B 130°C
Isolationswiderstand	100M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 min
Wellenradialspiel	0,02 Max. (450g Last)
Wellenaxialspiel	0,08 Max. (450g Last)
Max. Radialkraft	28N (20mm von der Flansch)
Max. Axialkraft	10N

Verfügbare Konfigurationen

Dieser Motor ist in verschiedenen Körperlängen (41mm, 54mm, 76mm, 83mm, 100mm) mit mehreren Spindeldurchmesser-, Steigungs- und Längenoptionen erhältlich, um Ihren spezifischen Anwendungsanforderungen gerecht zu werden.

Wenn unser Standardmotor Ihre Bedürfnisse nicht erfüllen kann, können wir den Motor nach Ihren Anforderungen anpassen. Kundenspezifische Inhalte umfassen spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussleitungen mit speziellen Anforderungen, Steckverbinder und mehr.

Optionales Zubehör

Encoder

Bremse

Getriebe

Welle

Bitte klicken Sie auf die Schaltfläche "Angebot anfordern" unten, um uns Ihre Anforderungen mitzuteilen
