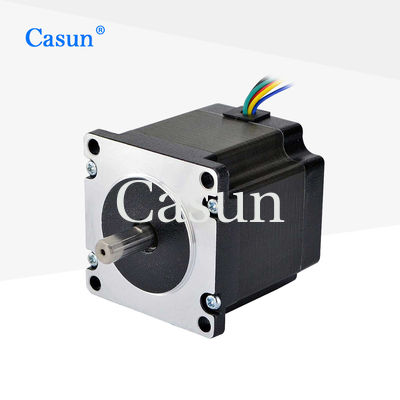

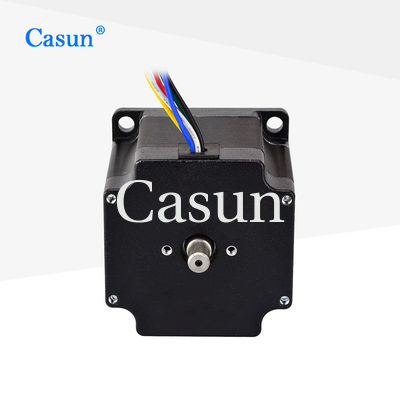

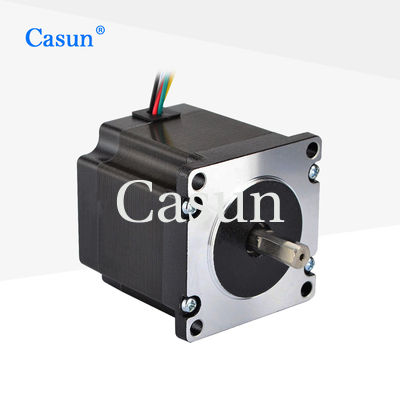

57×57×54mm Doppelwellen-Schrittmotor 1,0A 0,9N.m NEMA 23 mit Präzisionsinstrumenten

57×57×54mm Doppelwellen-Schrittmotor 1,0A 0,9N.m NEMA 23 mit Präzisionsinstrumenten

Markenbezeichnung:	Casun
Modellnummer:	23HS22-1006D
Moq:	1 Stk
Preis:	$3.14-$5
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Stiefengel:

1,8°

Haltemoment:

900mN.m

Aktuell:

1.0A

Motorlänge:

54 mm

Welle:

Doppelwelle 20 mm Länge

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

1.0A Doppelwellen-Schrittmotor

Präzisionsgeräte Zweischacht-Schrittmotor

0.9N.m Doppelwellen-Schrittmotor

Produkt-Beschreibung

57x57x54mm Dual-Wellen-Schrittmotor 1,0A 0,9Nm NEMA 23 mit Präzisionsinstrumenten

Produktübersicht

Doppelwellen-Schrittmotoren haben typischerweise ein höheres Drehmoment, da die beiden Wellen gemeinsam ein größeres Drehmoment liefern können. Der Doppelwellen-Schrittmotor kann an verschiedene Anwendungsszenarien angepasst werden, wie z. B. Automatisierungsausrüstung, Präzisionsinstrumente, Roboter und mehr.

Hohe Genauigkeit und Drehmoment
Kundenspezifische Lösungen und Lohnfertigung verfügbar
Unsere Ingenieure werden Sie innerhalb von 48 Stunden kontaktieren, um die am besten geeignete Lösung anzubieten
Professionelles Forschungs- und Entwicklungsunternehmen
Jedes Schrittmotormodell ist an eine Reihe von Anwendungen anpassbar

Motordaten

Schrittwinkel 1,8°

Rahmengröße 57 mm

Anzahl der Phasen 4 Phasen

Nennstrom 1,0 A

Haltemoment 900 mNm

Widerstand 7,4 Ohm

Induktivität 10 mH

Rotorträgheit 260 g-cm²

Motorgewicht 0,6 kg

Anzahl der Leitungen 4

Anschluss Bipolar

Visuelle Referenz

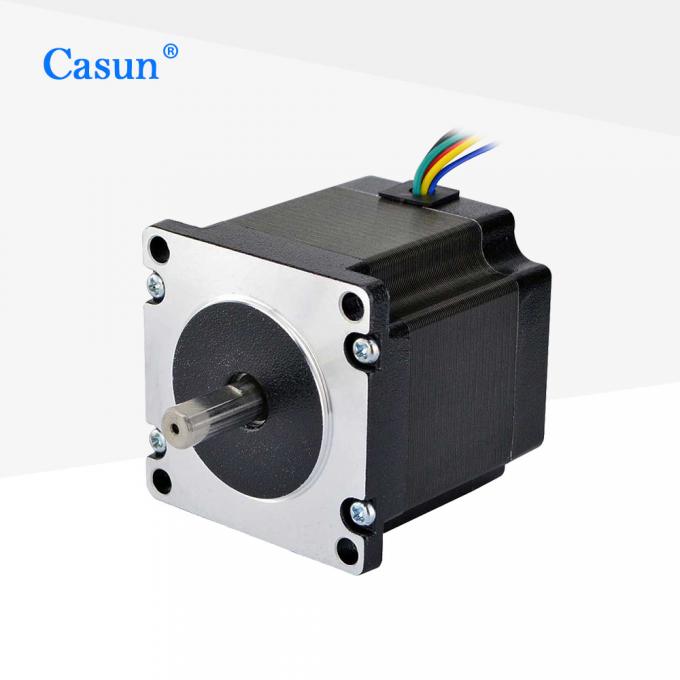

57×57×54mm Dual Shaft Stepper Motor appearance

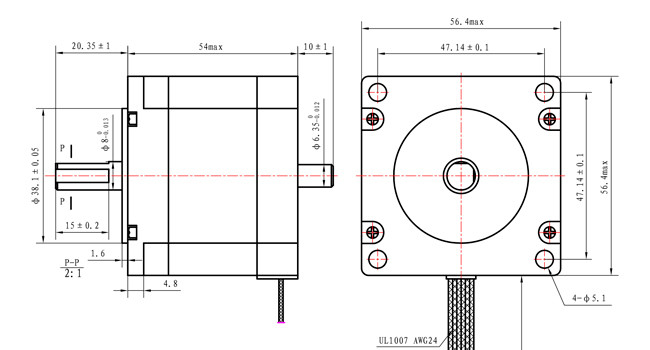

57×57×54mm Dual Shaft Stepper Motor dimensions diagram

Betriebsspezifikationen

Schrittwinkel 1,8°

Maximale Temperatur 80°C maximal

Umgebungstemperatur -20°C bis 50°C

Lagertemperatur -20°C bis 100°C

Luftfeuchtigkeitsbereich 85% oder weniger, nicht kondensierend

Magnetdrahtisolierung Klasse B 130°C

Isolationswiderstand 100M Ohm bei 500 VDC

Dielektrische Festigkeit 500 VDC für 1 min

Verfügbare Untermodelle

Modell	Haltemoment	Schrittwinkel	Länge	Wellentyp	Nennstrom
57SHD4013-21B	0,6Nm	1,8°	41mm	D-Welle - 21mm	1,0A
57SHD4415-21B	1,1Nm	1,8°	54mm	D-Welle - 21mm	3,0A
57SHD4816-21B	2,0Nm	1,8°	76mm	D-Welle - 21mm	3,0A
57SHD4913-21B	2,5Nm	1,8°	83mm	D-Welle - 21mm	3,0A
57SHD4934-20B	3,0Nm	1,8°	100mm	D-Welle - 20mm	3,0A

Anpassungsoptionen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen. Zu den kundenspezifischen Inhalten gehören, sind aber nicht beschränkt auf, spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussleitungen mit besonderen Anforderungen, Steckverbinder und mehr.

Encoder

Bremse

Getriebe

Welle

Bitte klicken Sie auf die Schaltfläche "Angebot anfordern" unten, um uns Ihre Anforderungen mitzuteilen.
