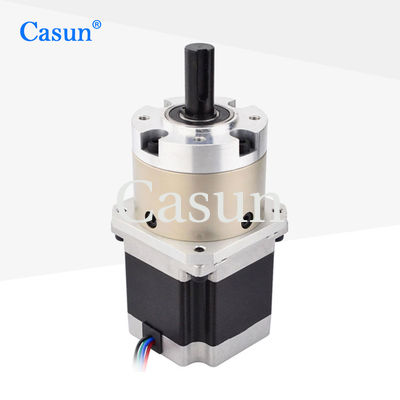

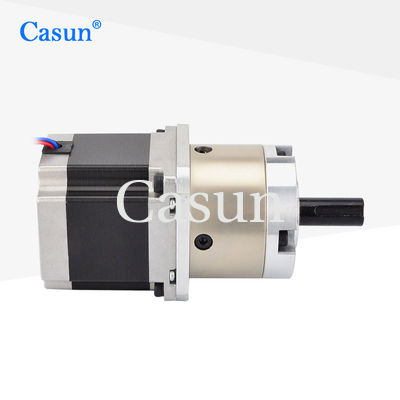

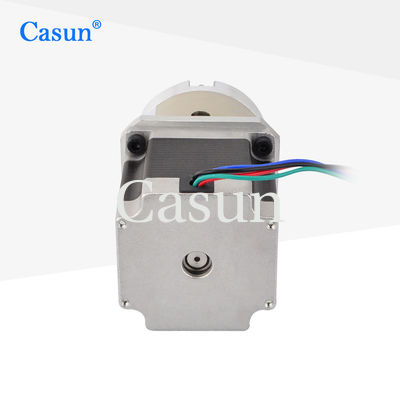

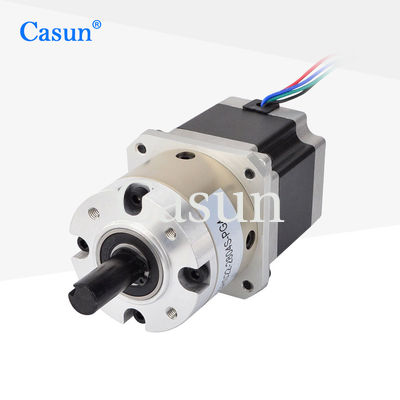

NEMA 23 Verhältnis 4/1 Planetengetriebe Schrittmotor mit Getriebe mit CE ISO

NEMA 23 Verhältnis 4/1 Planetengetriebe Schrittmotor mit Getriebe mit CE ISO

Markenbezeichnung:	Casun
Modellnummer:	23HS22-2804S-PG4
Moq:	1PC
Preis:	$22.49-$27
Zahlungsbedingungen:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROSH,ISO

Individualisiert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

body:

54mm

Haltemoment:

1.25 N.m.

Nennstrom:

2.8A

Verpackung Informationen:

Karton: 38x29x18cm

Hervorheben:

NEMA 23 Planetengetriebe Schrittmotor

Planetengetriebe mit Schrittmotor

Produkt-Beschreibung

Der Schrittmotor selbst weist die Eigenschaft einer offenen Schleife auf, die eine präzise Steuerung des Schrittwinkels ermöglicht.

Der Verzögerungs-Schrittmotor kann ausreichend Kraft für die Antrieb von schweren Lasten liefern, ohne dass der Motor überlastet oder zum Stillstand kommt.

Eigenschaften:

Es gibt Versionen in einpolarer oder bipolarer Form.
Bereitstellung mehrerer internationaler Zertifizierungen für elektrische und hochtechnologische Geräte.
Unsere Produkte sind für zehn Jahre garantiert.
Jedes Modell eines Schrittmotors kann für verschiedene Szenarien geeignet sein
Anpassungen auf Anfrage

Abmessungen

Motorspezifikationen

Stiefengel	10,8 °
Rahmengröße	57 mm
Anzahl der Phasen	Phase 2
Nennstrom	2.8 A
Haltemoment	1250 mN.m.
Widerstand	0.9 mm
Induktivität	2.5 mH
Rotor Trägheit	260 g/cm2
Motorgewicht	1.1 kg
Ausrüstungsreduzierungsquote	4.25:1
Verbindung	Bipolar

Betriebsspezifikationen

Motor

Schrittwinkel: 1,8°

Höchsttemperatur: maximal 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min

Getriebebox

Material des Gehäuses:Metall

Lager beim Ausgang: Kugellager

Max.Radiallast ((12 mm von der Flansche): ≤ 250 N

Max.Achsenlast:≤ 100N

Radialverteilung der Welle (in der Nähe der Flansche):≤0,08 m

Ausfall der Achse: ≤ 0,4 mm

Rückwirkung bei Nichtlast: ≤ 2,5°

Drehmomentkurven

Untermodelle

Motorlänge	Länge des Getriebes	RAIO	Effizienz
41 mm 54 mm 76 mm 83 mm 100 mm	48 mm	3.6	90%
		4.25
	60 mm	12.96	80%
		15.3
		18.1
	72 mm	46.66	70%
		55.08
		65.025
		76.77

Herunterladen

Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.

Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Leitungen mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:
Encoder. Bremse. Getriebe. Welle.

NEMA 23 Verhältnis 4/1 Planetengetriebe Schrittmotor mit Getriebe mit CE ISO 1

Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.
