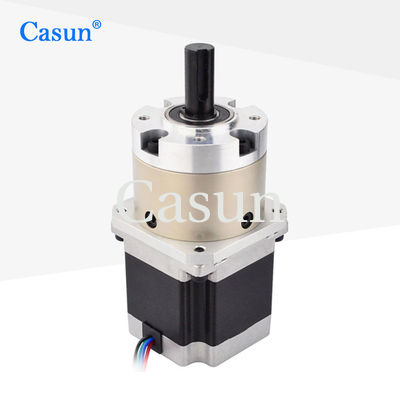

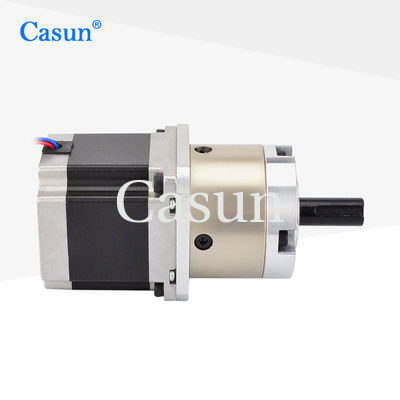

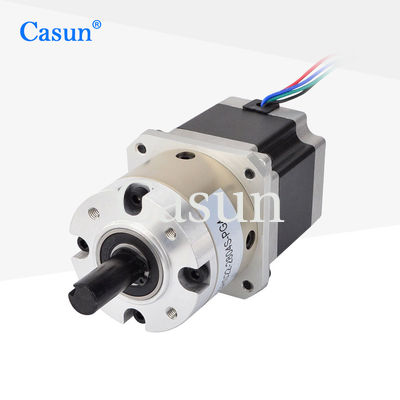

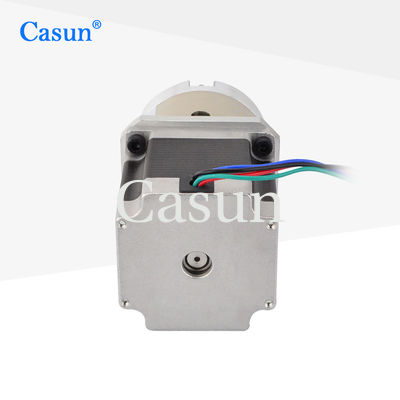

NEMA23 Verhältnis 4/1 Planetengetriebe Schrittmotor mit Getriebe für Cnc-Mechanische Arm

NEMA23 Verhältnis 4/1 Planetengetriebe Schrittmotor mit Getriebe für Cnc-Mechanische Arm

Markenbezeichnung:	Casun
Modellnummer:	Einheit für die Überwachung der Luftfahrt
Moq:	1 Stk
Preis:	$22.49-$27
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROSH,ISO

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Körper:

54 mm

Haltemoment:

1.25 N.m.

Nennstrom:

2.8A

Verpackung Informationen:

Karton: 38x29x18cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

Planetengetriebe mit hohem Drehmoment Schrittmotor

NEMA23 Planetengetriebe Schrittmotor

Produkt-Beschreibung

NEMA23 Untersetzungsgetriebe 4/1 Schrittmotor mit Getriebe für CNC-Roboterarm

Der Schrittmotor selbst verfügt über die Eigenschaft der Open-Loop-Steuerung, die eine präzise Schrittwinkelsteuerung ermöglicht. Der Untersetzungs-Schrittmotor kann genügend Kraft liefern, um schwere Lasten anzutreiben, ohne dass es zu Motorüberlastung oder Blockierung kommt.

Hauptmerkmale

Versionen in unipolar oder bipolar werden angeboten
Lieferung mehrerer internationaler Zertifizierungen für elektrische und High-Tech-Geräte
Unsere Produkte werden mit einer zehnjährigen Garantie geliefert, was Ihnen Sicherheit gibt
Maßgeschneiderte Lösungen sind unsere Stärke
Sonderanfertigungen auf Anfrage

Abmessungen

Motordaten

Schrittwinkel	1,8°
Rahmengröße	57 mm
Phasenanzahl	2 Phasen
Nennstrom	2,8 A
Haltemoment	1250 mN.m
Widerstand	0,9 Ω
Induktivität	2,5 mH
Rotorträgheit	260 g-cm²
Motorgewicht	1,1 kg
Übersetzungsverhältnis	4,25:1
Anschluss	Bipolar

Betriebsspezifikationen

Motor

Schrittwinkel	1,8°
Maximale Temperatur	80°C maximal
Umgebungstemperatur	-20°C bis 50°C
Lagertemperatur	-20°C bis 100°C
Luftfeuchtigkeitsbereich	85% oder weniger, nicht kondensierend
Magnetdrahtisolierung	Klasse B 130°C
Isolationswiderstand	100M Ω bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 min

Getriebe

Gehäusematerial	Metall
Lager am Ausgang	Kugellager
Max. Radiallast (12mm vom Flansch)	≤250N
Max. Axiallast der Welle	≤100N
Radialspiel der Welle (nahe am Flansch)	≤0,08 mm
Axialspiel der Welle	≤0,4 mm
Spiel im Leerlauf	≤2,5°

Submodelle

Motorlänge	Länge des Getriebes	Verhältnis	Wirkungsgrad
41 mm	48 mm	3,6	90%
54 mm	60 mm	12,96	80%
76 mm	72 mm	46,66	70%
83 mm	72 mm	55,08	70%
100 mm	72 mm	65,025	70%

Anpassungsoptionen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen. Kundenspezifische Inhalte umfassen, sind aber nicht beschränkt auf spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussleitungen mit besonderen Anforderungen, Steckverbinder usw.

Encoder

Bremse

Getriebe

Welle

Angebot anfordern
