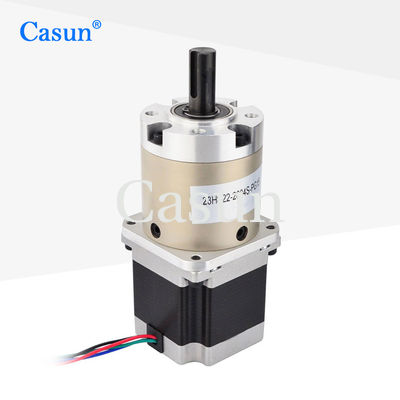

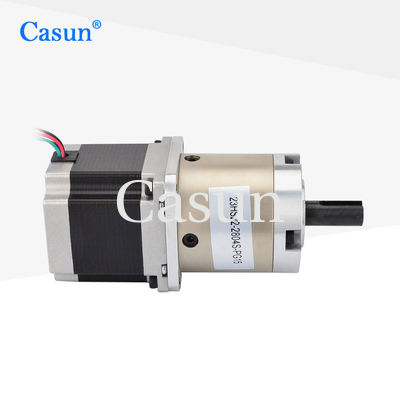

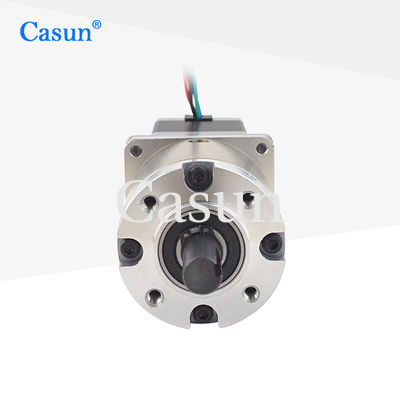

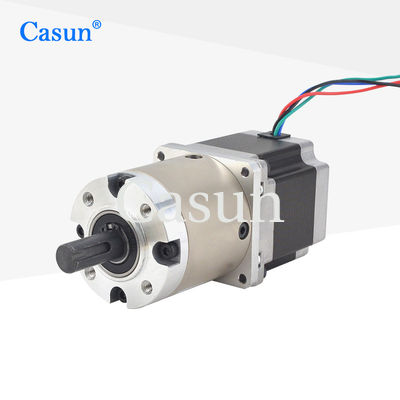

NEMA23 Verhältnis 15/1 Getriebe-Schrittmotor mit Getriebe-Planetenreduktor 57mm Schrittmotor

NEMA23 Verhältnis 15/1 Getriebe-Schrittmotor mit Getriebe-Planetenreduktor 57mm Schrittmotor

Markenbezeichnung:	Casun
Modellnummer:	57SHD4425-15G
Moq:	1 Stk
Preis:	$22.49-$27
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROSH,ISO

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Reduktionsverhältnis:

15.3:1

Nennstrom:

2.8A

Motorgewicht:

1,1 kg

Verpackung Informationen:

Karton: 38x29x18cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

57 mm Schrittmotor mit Getriebe

Planetenreduktor mit Getriebe-Schrittmotor

NEMA23 Getriebe-Schrittmotor

Produkt-Beschreibung

NEMA23 Getriebemotor mit Planetengetriebe 57mm Schrittmotor

Schrittmotoren haben selbst eine gute Positioniergenauigkeit und können in Kombination mit Untersetzungsgetrieben bei niedrigen Drehzahlen eine höhere Positioniergenauigkeit erreichen. Dieser Motor wird häufig in Bereichen wie Automatisierung, Robotik, Präzisionsmaschinen und medizinischen Geräten eingesetzt.

Hauptmerkmale

Erhältlich in unipolaren oder bipolaren Ausführungen
Mehrere internationale Zertifizierungen für elektrische und Hightech-Geräte
Erhältlich in einwelligen oder doppelwelligen Ausführungen
Hohes Drehmoment und hohe Präzision
Beratung durch das Ingenieurteam innerhalb von zwei Werktagen für optimale Lösungen

Abmessungen

Motordaten

Spezifikation	Wert
Schrittwinkel	1,8°
Rahmengröße	57 mm
Phasenanzahl	2 Phasen
Nennstrom	2,8 A
Haltemoment	1250 mN.m
Widerstand	0,9 Ω
Induktivität	2,5 mH
Rotorträgheit	260 g-cm²
Motorgewicht	1,1 kg
Untersetzungsverhältnis	15,3:1
Anschluss	Bipolar

Betriebsspezifikationen

Motor

Schrittwinkel: 1,8°

Maximale Temperatur: 80 °C maximal

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur: -20 °C bis 100 °C

Luftfeuchtigkeitsbereich: 85 % oder weniger, nicht kondensierend

Magnetdrahtisolierung: Klasse B 130 °C

Isolationswiderstand: 100 MΩ bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min

Getriebe

Gehäusematerial: Metall

Lager an der Ausgangswelle: Kugellager

Max. Radiallast (12 mm vom Flansch): ≤250N

Max. Axiallast der Welle: ≤100N

Radialspiel der Welle (nahe am Flansch): ≤0,08 mm

Axialspiel der Welle: ≤0,4 mm

Rückspiel im Leerlauf: ≤2,5°

Submodelle

Motorlänge	Länge des Getriebes	Verhältnis	Wirkungsgrad
41 mm	48 mm	3,6	90%
54 mm		4,25	90%
76 mm		12,96	80%
83 mm		15,3	80%
100 mm		18,1	80%
Verschiedene	60 mm	46,66	70%
Verschiedene	72 mm	55,08	70%
Verschiedene	76 mm	65,025	70%
Verschiedene	Verschiedene	76,77	70%

Anpassungsoptionen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen. Kundenspezifische Inhalte umfassen, sind aber nicht beschränkt auf spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussleitungen mit Sonderanforderungen, Steckverbinder usw.

Encoder

Bremse

Getriebe

Welle

Bitte klicken Sie auf die Schaltfläche "Angebot anfordern" unten, um uns Ihre Anforderungen mitzuteilen.
