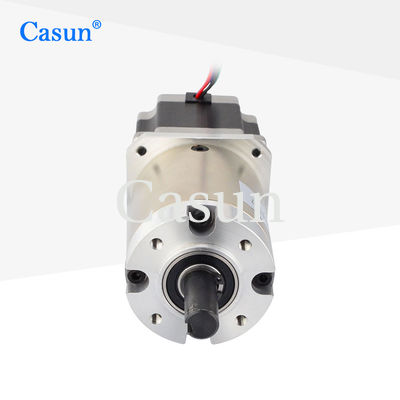

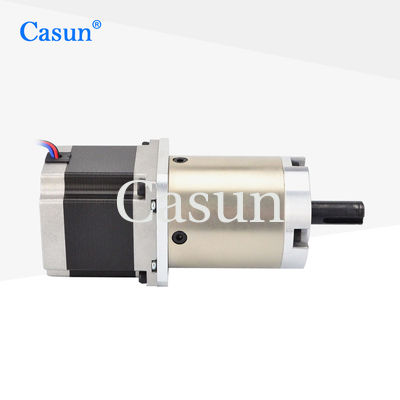

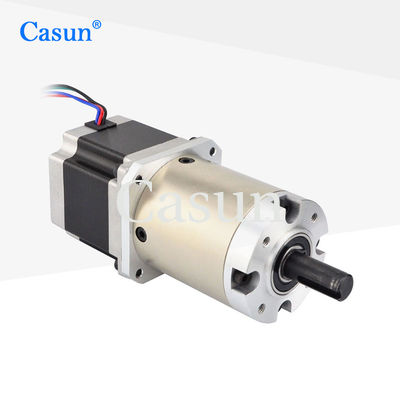

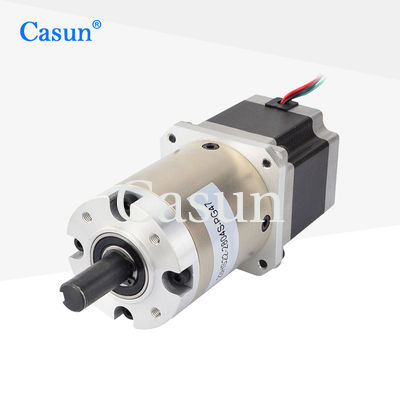

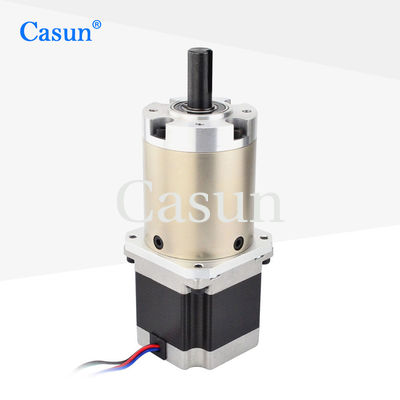

NEMA 23 Planetengetriebe Schrittgetriebe Motorgetriebe Reduktionsverhältnis 47/1 für CNC-Maschine Medizingerät Roboterarm

NEMA 23 Planetengetriebe Schrittgetriebe Motorgetriebe Reduktionsverhältnis 47/1 für CNC-Maschine Medizingerät Roboterarm

Markenbezeichnung:	Casun
Modellnummer:	57SHD4425-46G
Moq:	1 Stk
Preis:	$22.49-$27
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROSH,ISO

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Reduktionsverhältnis:

1:47

Körper:

54 mm

Elektrischer Strom:

2.8A

Verpackung Informationen:

Karton: 38x29x18cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

CNC-Maschine Planetengetriebe Schrittmotor

NEMA 23 Planetengetriebe Schrittmotor

Medizinisches Gerät Planetärgetriebe Schrittmotor

Produkt-Beschreibung

NEMA 23 Planetengetriebemotor mit Untersetzungsverhältnis 47/1 für CNC-Maschinen, medizinische Geräte, Roboterarme

Der NEMA 23 Untersetzungsgetriebemotor reduziert die Geschwindigkeit und erhöht das Drehmoment durch einen Untersetzungsmechanismus, der bei niedrigen Drehzahlen ein größeres Drehmoment abgeben kann und für Situationen geeignet ist, in denen ein hohes Drehmoment erforderlich ist. Weit verbreitet in Bereichen wie Werkzeugmaschinen, automatisierten Produktionslinien, 3D-Druckern und mehr.

Hauptmerkmale

Erhältlich in unipolaren oder bipolaren Versionen
Mehrere internationale Zertifizierungen für elektrische und High-Tech-Geräte
Kundenspezifische Dienstleistungen und Lohnfertigung verfügbar
Händlerpartnerschaften willkommen
Sonderanfertigungen auf Anfrage erhältlich

Abmessungen

Motordaten

Spezifikation	Wert
Schrittwinkel	1,8°
Rahmengröße	57 mm
Anzahl der Phasen	2 Phasen
Nennstrom	2,8 A
Haltemoment	1250 mN.m
Widerstand	0,9 Ω
Induktivität	2,5 mH
Rotorträgheit	260 g-cm²
Motorgewicht	1,1 kg
Untersetzungsverhältnis	46,66:1
Anschluss	Bipolar

Betriebsspezifikationen

Motor

Schrittwinkel	1,8°
Maximale Temperatur	80°C maximal
Umgebungstemperatur	-20°C bis 50°C
Lagertemperatur	-20°C bis 100°C
Luftfeuchtigkeitsbereich	85% oder weniger, nicht kondensierend
Magnetdrahtisolierung	Klasse B 130°C
Isolationswiderstand	100M Ω bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 min

Getriebe

Gehäusematerial	Metall
Lager am Ausgang	Kugellager
Max. Radiallast (12 mm vom Flansch)	≤250N
Max. Axiallast der Welle	≤100N
Radialspiel der Welle (nahe am Flansch)	≤0,08 mm
Axialspiel der Welle	≤0,4 mm
Rückspiel im Leerlauf	≤2,5°

Verfügbare Untermodelle

Motorlänge	Länge des Getriebes	Verhältnis	Wirkungsgrad
41 mm	48 mm	3,6	90%
54 mm		4,25	90%
76 mm		60 mm	12,96	80%
83 mm		15,3	80%
100 mm		18,1	80%
Verschiedene	72 mm	46,66	70%
Verschiedene	72 mm	55,08	70%
Verschiedene	72 mm	65,025	70%
Verschiedene	72 mm	76,77	70%

Anpassungsoptionen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen. Zu den kundenspezifischen Inhalten gehören unter anderem spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussleitungen mit Sonderanforderungen, Steckverbinder und mehr.

Encoder

Bremse

Getriebe

Welle

Bitte klicken Sie auf die Schaltfläche unten, um uns Ihre Anforderungen mitzuteilen und ein individuelles Angebot zu erhalten.
