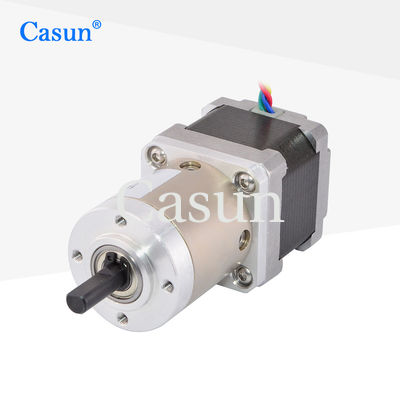

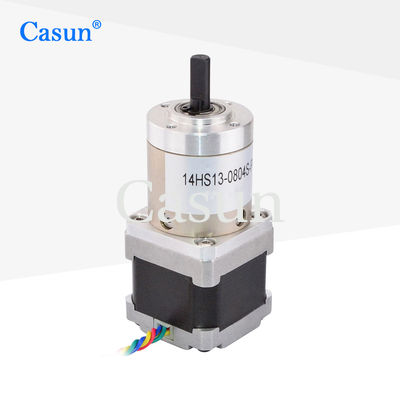

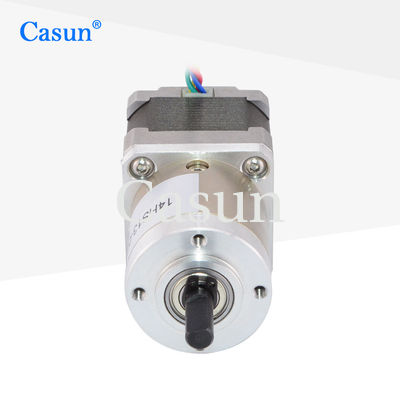

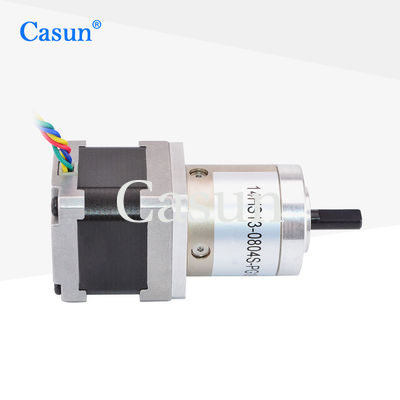

NEMA 14 Doppelwellen-Schrittmotor mit Getriebe 19/1 353528mm

NEMA 14 Doppelwellen-Schrittmotor mit Getriebe 19/1 353528mm

Markenbezeichnung:	Casun
Modellnummer:	14HS13-0804S-PG19
Moq:	1pc
Preis:	$18.9-$24
Zahlungsbedingungen:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Getriebeverhältnis:

1:19.2

Haltemoment:

180mN.m

Bleitrahmen:

4-Draht

Nennstrom:

1.0A

Schrittwinkel:

10,8°

Gewicht:

0.36KG

Individualisiert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 38x29x18cm

Hervorheben:

Doppelwellenmotor NEMA 14 Stufenmotor

Anpassbarer NEMA 14-Schrittmotor

1.0A NEMA 14 Schrittmotor

Produkt-Beschreibung

Der Verzögerungs-Schrittmotor kann sich in einem festen Schrittwinkel bewegen, um eine präzise Positionierungskontrolle zu erreichen.

Der Verzögerungs-Schrittmotor kann während des An- und Stillstands eine reibungslose Beschleunigung und Verzögerung gewährleisten.Vermeidung von sofortigen Aufprallkräften und Schutz der mechanischen Struktur und Last.

Eigenschaften:

Bipolare oder einpolare Versionen verfügbar
Annahme der Vertragsfertigung
Erhältlich in Ein- oder Doppelwellenversionen
Innerhalb von 48 Stunden wird sich einer unserer Ingenieure mit Ihnen in Verbindung setzen.
Wir haben eine bewährte Erfolgsgeschichte und betreuen seit 12 Jahren mehr als 800 Kunden in China.

Abmessungen

Motorspezifikationen

Stiefengel	10,8 °
Rahmengröße	35 mm
Anzahl der Phasen	Phase 2
Nennstrom	1.0 A
Haltemoment	180 mNm
Widerstand	6.8 mm
Induktivität	10 mH
Rotor Trägheit	180 g-cm2
Motorgewicht	00,4 kg
Ausrüstungsreduzierungsquote	19.2:1
Verbindung	Bipolar

Betriebsspezifikationen

Motor

Schrittwinkel: 1,8°

Höchsttemperatur: maximal 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min

Getriebebox

Material des Gehäuses:Metall

Lager beim Ausgang: Kugellager

Max.Strahlbelastung ((12 mm von der Flansche): ≤ 80N

Max.Achsenlast:≤ 30N

Radialverteilung der Welle (in der Nähe der Flansche): ≤ 0,06 m

Ausfall der Achse: ≤ 0,3 mm

Rückschlag bei Nichtlast: ≤ 1,5°

Drehmomentkurven

Untermodelle

Motorlänge	Länge des Getriebes	RAIO	Effizienz
26 mm 34 mm 40 mm	29.1 mm	3.71	90%
		5.18
	36.8 mm	13.76	80%
		19.2
		26.8
	44.6 mm	51	70%
		71
		99.5
		139

Herunterladen

Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.

Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Leitungen mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:
Encoder. Bremse. Getriebe. Welle.

NEMA 14 Doppelwellen-Schrittmotor mit Getriebe 19/1 35*35*28mm 1

Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.
