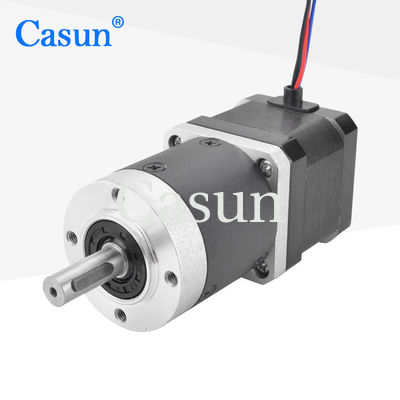

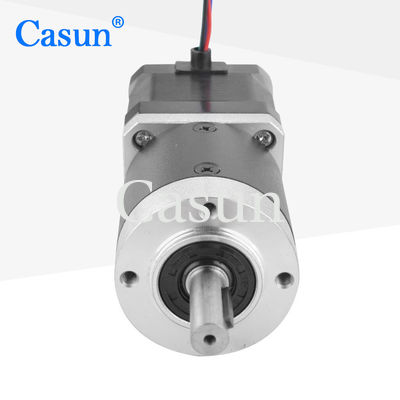

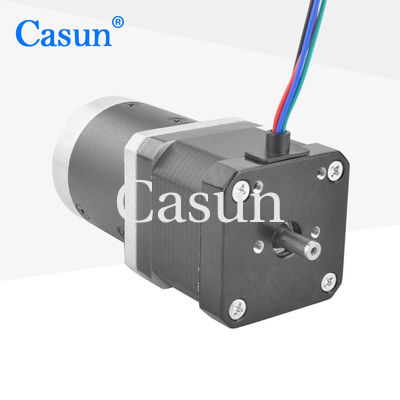

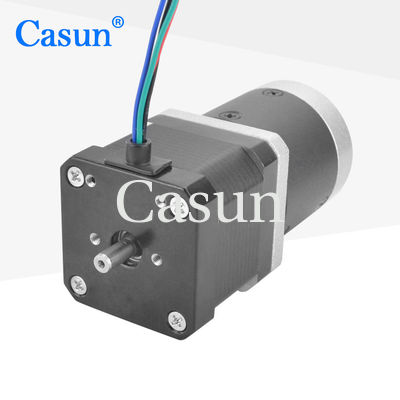

NEMA 17 Verhältnis 50/1 Planetengetriebe Reduktor Getriebe Schrittmotor für intelligentes Fahrzeug

NEMA 17 Verhältnis 50/1 Planetengetriebe Reduktor Getriebe Schrittmotor für intelligentes Fahrzeug

Markenbezeichnung:	Casun
Modellnummer:	42SHD4229-50PLSH
Moq:	1pc
Preis:	$24-$27
Zahlungsbedingungen:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Schlüsselwörter:

Übersetzter Schrittmotor

Spannung:

DC 2.8V

Gewicht:

00,9 kg

Schritt-Winkel (Grad):

1.8 Grad

Verhältnis:

50:1

Individualisiert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Hervorheben:

Intelligente Fahrzeuggetriebe mit Schrittmotor

Planetärer Getriebe-Reduktor mit Getriebe-Schrittmotor

Übersetzter Schrittmotor NEMA 17

Produkt-Beschreibung

Schrittmotoren mit Verzögerung haben aufgrund ihrer relativ einfachen mechanischen Struktur und geringen Wartungskosten eine hohe Zuverlässigkeit.

Der Reduktor kann die während des Betriebs des Schrittmotors erzeugten Schwingungen und Schläge wirksam absorbieren.

Eigenschaften:

Bipolare oder einpolare Versionen verfügbar
Jedes Modell des Schrittmotors eignet sich für verschiedene Anwendungen
Erhältlich in Ein- oder Doppelwellenversionen
Wir bieten personalisierte Dienstleistungen an und akzeptieren Fertigungsverträge
Anpassungen auf Anfrage

Abmessungen

Motorspezifikationen

Stiefengel	10,8 °
Rahmengröße	42 mm
Anzahl der Phasen	Phase 2
Nennstrom	1.68 Ampere
Haltemoment	390 mN.m.
Widerstand	1.65 Ohm
Induktivität	3.2 mH
Rotor Trägheit	57 g-cm2
Motorgewicht	00,9 kg
Ausrüstungsreduzierungsquote	50:1
Verbindung	Bipolar

Betriebsspezifikationen

Motor

Schrittwinkel: 1,8°

Höchsttemperatur: maximal 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min

Getriebebox

Material des Gehäuses:Metall
Lager beim Ausgang: Kugellager
Max.Strahlbelastung ((12 mm von der Flansche): ≤ 80N
Max.Achsenlast:≤ 30N
Radialverteilung der Welle (in der Nähe der Flansche): ≤ 0,06 mm
Ausfall der Achse: ≤ 0,3 mm
Gegenreaktion bei Nichteinladung:1.5°

Drehmomentkurven

Untermodelle

Motorlänge	Länge des Getriebes	RAIO	Effizienz
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Herunterladen

Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.

Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Leitungen mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:
Encoder. Bremse. Getriebe. Welle.

NEMA 17 Verhältnis 50/1 Planetengetriebe Reduktor Getriebe Schrittmotor für intelligentes Fahrzeug 1

Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.
