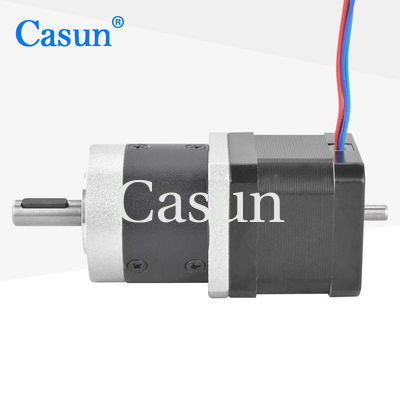

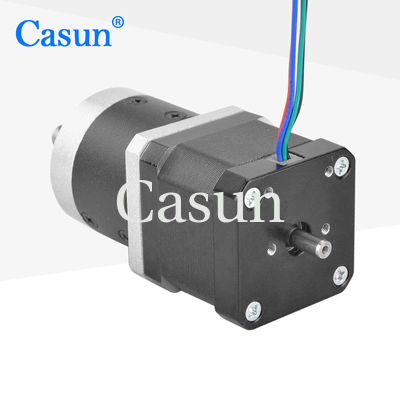

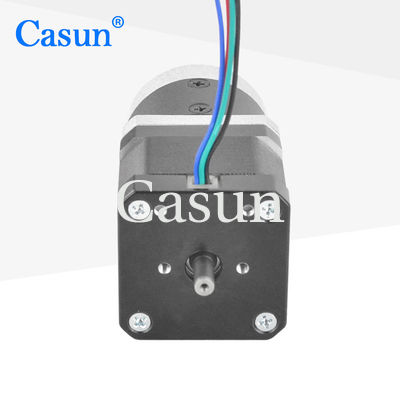

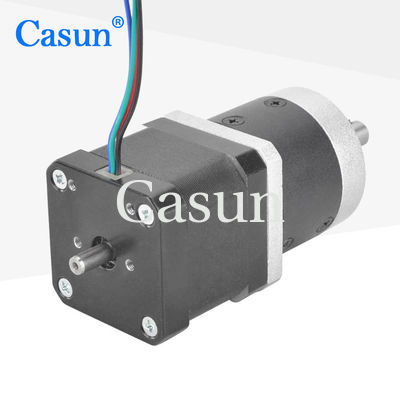

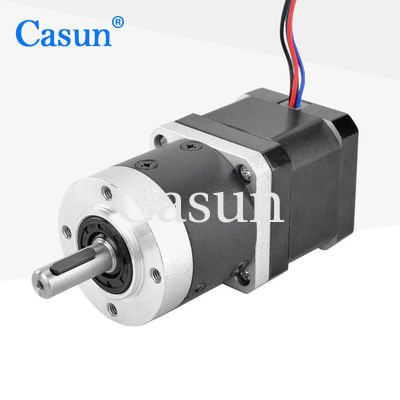

NEMA 17 Verhältnis 10/1 Planetenantrieb Schrittmotor 40 mm Körper für intelligentes Fahrzeug

NEMA 17 Verhältnis 10/1 Planetenantrieb Schrittmotor 40 mm Körper für intelligentes Fahrzeug

Markenbezeichnung:	Casun
Modellnummer:	17HS15-1684D-HG10
Moq:	1pc
Preis:	$20-$23
Zahlungsbedingungen:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Schlüsselwörter:

Übersetzter Schrittmotor

Spannung:

DC 2.8V

Gewicht:

00,9 kg

Schritt-Winkel (Grad):

1.8 Grad

Verhältnis:

10:1

Individualisiert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Hervorheben:

40 mm Körper Planetenrad-Schrittmotor

Intelligentes Fahrzeug Planetengang-Schrittmotor

NEMA 17 Planetenrad-Schrittmotor

Produkt-Beschreibung

Schrittmotoren mit Verzögerung haben aufgrund ihrer relativ einfachen mechanischen Struktur und geringen Wartungskosten eine hohe Zuverlässigkeit.

Weit verbreitet in der industriellen Automatisierung, in der mechanischen Ausrüstung, in der medizinischen Ausrüstung und anderen Bereichen.

Eigenschaften:

Bipolare oder einpolare Versionen verfügbar
Unser Produktionsprozess wird durch professionelle Forschung und Entwicklung unterstützt.
Experten für Antriebslösungen
CE- und RoHS-Genehmigung
Anpassungen auf Anfrage

Abmessungen

Motorspezifikationen

Stiefengel	10,8 °
Rahmengröße	42 mm
Anzahl der Phasen	Phase 2
Nennstrom	1.68 Ampere
Haltemoment	390 mN.m.
Widerstand	1.65 Ohm
Induktivität	3.2 mH
Rotor Trägheit	57 g-cm2
Motorgewicht	00,9 kg
Ausrüstungsreduzierungsquote	10:1
Verbindung	Bipolar

Betriebsspezifikationen

Motor

Schrittwinkel: 1,8°

Höchsttemperatur: maximal 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min

Getriebebox

Material des Gehäuses:Metall
Lager beim Ausgang: Kugellager
Max.Strahlbelastung ((12 mm von der Flansche): ≤ 80N
Max.Achsenlast:≤ 30N
Radialverteilung der Welle (in der Nähe der Flansche): ≤ 0,06 mm
Ausfall der Achse: ≤ 0,3 mm
Gegenreaktion bei Nichteinladung:1.5°

Drehmomentkurven

Untermodelle

Motorlänge	Länge des Getriebes	RAIO	Effizienz
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Herunterladen

Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.

Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Leitungen mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:
Encoder. Bremse. Getriebe. Welle.

NEMA 17 Verhältnis 10/1 Planetenantrieb Schrittmotor 40 mm Körper für intelligentes Fahrzeug 1

Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.
