Einzelheiten zu den Produkten

Created with Pixso. Haus Created with Pixso. Produits Created with Pixso.
Hybrid-Schrittmotor
Created with Pixso.

4 Phasen Hybrid NEMA 17 Schrittmotor 145mN.m 8 Draht für optische Vorrichtung

Name

4 Phasen Hybrid NEMA 17 Schrittmotor 145mN.m 8 Draht für optische Vorrichtung

Markenbezeichnung: Casun
Modellnummer: 42SHD8909-24
Moq: 1pc
Preis: $3.14-$5
Zahlungsbedingungen: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+Monat
Ausführliche Information
Produkt-Beschreibung
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
CE,ROSH,ISO
Stiefengel:
10,8°
Haltemoment:
145 mN.m
Strom:
1.0A
Motorlänge:
23mm
Schacht:
Runde Länge der Wellen-24mm
Individualisiert:
Der Motor kann auf Anfrage entworfen und gefertigt werden.
Verpackung Informationen:
Karton: 36x29x14 cm
Hervorheben:

8 Draht NEMA 17 Schrittmotor

,

145mN.m NEMA 17 Schrittmotor

,

1.0A NEMA 17 Schrittmotor

Produkt-Beschreibung

Es eignet sich für High-End-Geräte und industrielle Szenarien und kann eine feinere Steuerung und ein größeres Drehmoment bieten, was es zu einer idealen Wahl für eine präzise Bewegungssteuerung macht.

Es gibt 4 Wicklungen, und jede Phase hat auch zwei Spulen.



Eigenschaften:

  • Anpassungen auf Anfrage

  • Hybride Schrittfahrzeugkonstruktion

  • Erhältlich in Ein- oder Doppelwellenversionen

  • Unsere Ingenieure werden sich innerhalb von 48 Stunden melden, um die beste Lösung zu finden.

  • Jedes Modell eines Schrittmotors kann für verschiedene Szenarien geeignet sein

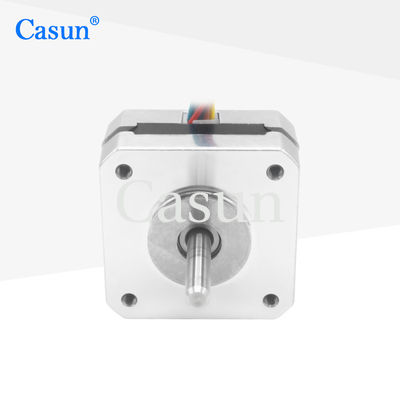

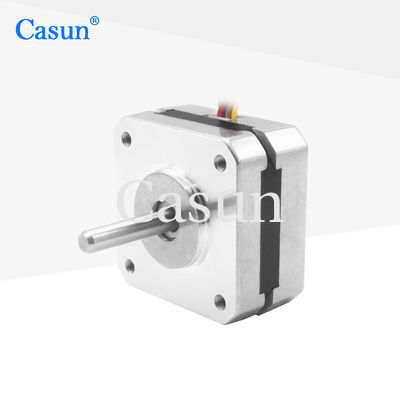

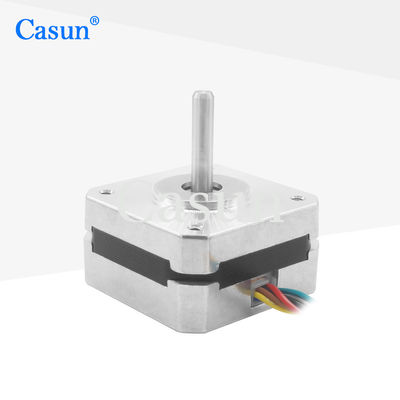

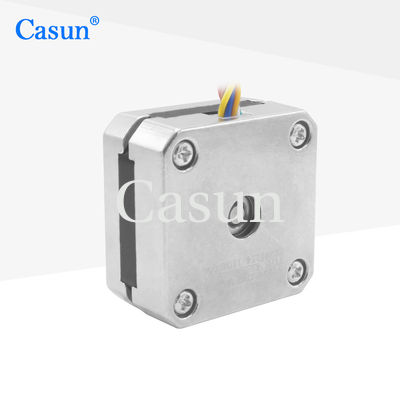

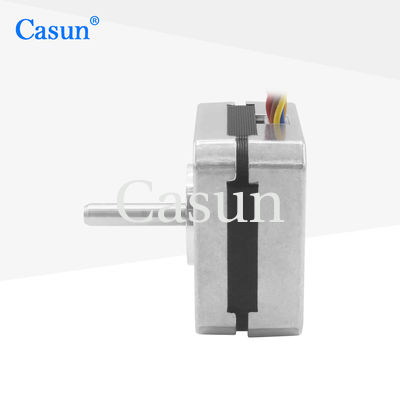

Aussehen

4 Phasen Hybrid NEMA 17 Schrittmotor 145mN.m 8 Draht für optische Vorrichtung 0

Abmessungen

4 Phasen Hybrid NEMA 17 Schrittmotor 145mN.m 8 Draht für optische Vorrichtung 1



Motorspezifikationen

Stiefengel

10,8 °

Rahmengröße

40 mm

Anzahl der Phasen

Phase 4

Nennstrom

1.0 A

Haltemoment

145 mNm

Widerstand

3.2 Ohm

Induktivität

3.5 mH

Rotor Trägheit

15 g-cm2

Motorgewicht

0.2 kg

Anzahl der Leads

8

Verbindung

Bipolar

Betriebsspezifikationen

Schrittwinkel: 1,8°

Höchsttemperatur: maximal 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min







Drehmomentkurven













Untermodelle

Modell Haltemoment Schrittwinkel Motorlänge Typ der Welle Nennstrom
42SHD4950 0.13 N.m. 10,8° 20 mm D Welle 20 mm 1.0A
42SHD4003 0.26N.m. 10,8° 34 mm D Welle 20 mm 0.4A
42SHD0261 0.45 N.m. 10,8° 40 mm D Welle 20 mm 1.68A
42SHD4425 0.59 N.m. 10,8° 48 mm D Welle 24 mm 2.0A
42SHD4813 00,8 N.m. 10,8° 60 mm D Welle 24 mm 2.1A





Herunterladen

Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.


Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Leitungen mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:

Verschlüsselung

Bremse

Getriebe

Schacht
4 Phasen Hybrid NEMA 17 Schrittmotor 145mN.m 8 Draht für optische Vorrichtung 2 4 Phasen Hybrid NEMA 17 Schrittmotor 145mN.m 8 Draht für optische Vorrichtung 3 4 Phasen Hybrid NEMA 17 Schrittmotor 145mN.m 8 Draht für optische Vorrichtung 4 4 Phasen Hybrid NEMA 17 Schrittmotor 145mN.m 8 Draht für optische Vorrichtung 5



Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.



Umbauten:
