Nicht sichernder Schrittmotor
Created with Pixso.

NEMA 8 Nicht-gefangener Gleichstrom-Schrittmotor 38 mm Körper Tr5×2 für Schönheitsgeräte

NEMA 8 Nicht-gefangener Gleichstrom-Schrittmotor 38 mm Körper Tr5×2 für Schönheitsgeräte

Markenbezeichnung: Casun
Modellnummer: 20SHD0250-150NT
Moq: 1 PC
Preis: $13-$13.5
Zahlungsbedingungen: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+Monat
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
CE,ROHS,ISO
Farbe:
Schwarz
Strom:
0.6Amp
Haltemoment:
32mN.m
Rastendrehmoment:
2mN.m
Leitspindel:
Tr5×2
Individualisiert:
Der Motor kann auf Anfrage entworfen und gefertigt werden.
Verpackung Informationen:
Karton: 38x29xc14m
Hervorheben:

38 mm Körper nicht gefangener Schrittmotor

,

Gleichstrom-Schrittmotor ohne Kaptivmotor

,

Schönheitsgeräte Nicht-gefangener Schrittmotor

Produkt-Beschreibung

Während des Betriebs des Schrittmotors sorgt die Verzahnung zwischen Schraube und Schraube für eine reibungslose lineare Bewegung und minimale Vibrationen.

Aufgrund seiner einfachen Struktur ist der durchschraubende Schrittmotor leicht mit anderen Geräten und Systemen zu integrieren



Eigenschaften:

  • Vertragsbasierte Produktionsdienstleistungen sind willkommen

  • Zehnjährige Garantie, mit Zuversicht kaufen

  • Unsere Ingenieure werden sich innerhalb von 48 Stunden mit Ihnen in Verbindung setzen, um Ihnen die am besten geeignete Lösung anzubieten.

  • CE- und RoHS-Genehmigung

  • Jedes Schrittmotormodell ist an verschiedene Anwendungen angepasst

Abmessungen

NEMA 8 Nicht-gefangener Gleichstrom-Schrittmotor 38 mm Körper Tr5×2 für Schönheitsgeräte 0







Motorspezifikationen

Stiefengel



10,8 °

Rahmengröße



20 mm

Anzahl der Phasen



Phase 2

Nennstrom



0.6Amp

Haltemoment



32 mN.m.

Widerstand



9.0ohm

Induktivität



3.0 mH

Rotor Trägheit



3.8g-cm2

Motorgewicht



00,08 kg

Schraube aus Blei



Tr5X2

Verbindung



Bipolar



Betriebsspezifikationen





Schrittwinkel: 1,8°

Höchsttemperatur: maximal 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min

Schacht-Radialspiel:0.02 Max. (450 g Belastung)

Achsenspiel:0.08 Max. (450 g Belastung)

Max. Radialkraft: 28 N (20 mm von der Flansche entfernt)

Max. Achskraft):10N







Drehmomentkurven





Untermodelle



Modell Haltemoment Schrittwinkel Motorlänge Typ der Welle Nennstrom
42SHD4950 0.13 N.m. 10,8° 20 mm D Welle 20 mm 1.0A
42SHD4003 0.26N.m. 10,8° 34 mm D Welle 20 mm 0.4A
42SHD0261 0.45 N.m. 10,8° 40 mm D Welle 20 mm 1.68A
42SHD4425 0.59 N.m. 10,8° 48 mm D Welle 24 mm 2.0A
42SHD4813 00,8 N.m. 10,8° 60 mm D Welle 24 mm 2.1A





Körperlänge Durchmesser der Schraube Schwingung Länge der Schraube
20 mm

34 mm

40 mm

48 mm

60 mm


5 2 20 bis 1000 mm
8
6.35 1.27
3.175
6.35
6.5 3
6.35
8 1
2
4
8
12



Herunterladen







Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.


Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Leitungen mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:
Encoder. Bremse. Getriebe. Welle.

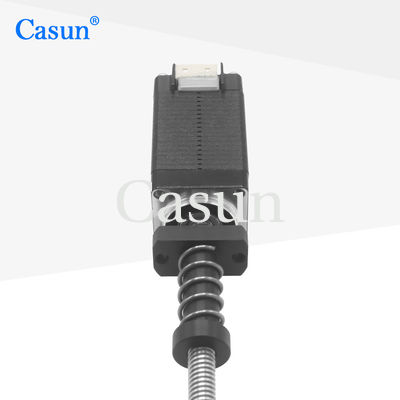

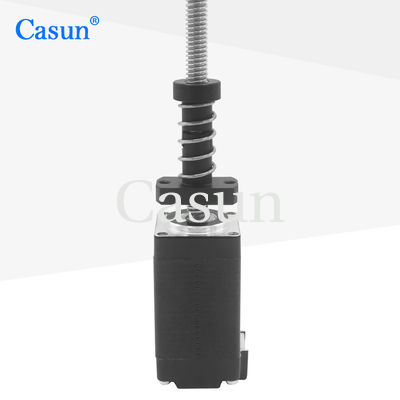

NEMA 8 Nicht-gefangener Gleichstrom-Schrittmotor 38 mm Körper Tr5×2 für Schönheitsgeräte 1 NEMA 8 Nicht-gefangener Gleichstrom-Schrittmotor 38 mm Körper Tr5×2 für Schönheitsgeräte 2 NEMA 8 Nicht-gefangener Gleichstrom-Schrittmotor 38 mm Körper Tr5×2 für Schönheitsgeräte 3 NEMA 8 Nicht-gefangener Gleichstrom-Schrittmotor 38 mm Körper Tr5×2 für Schönheitsgeräte 4





Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.
