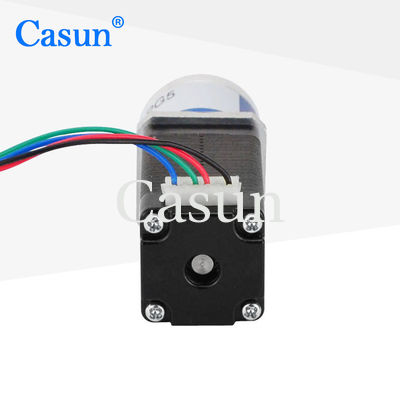

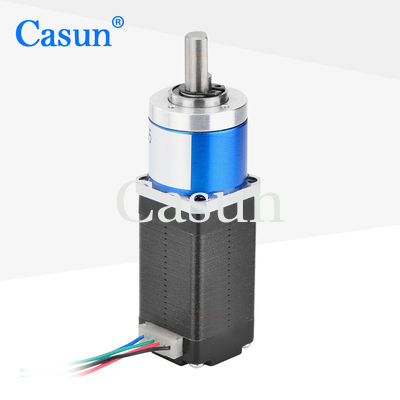

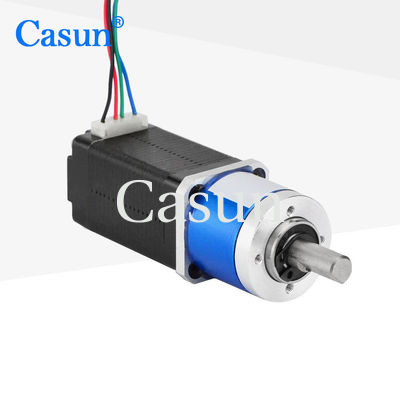

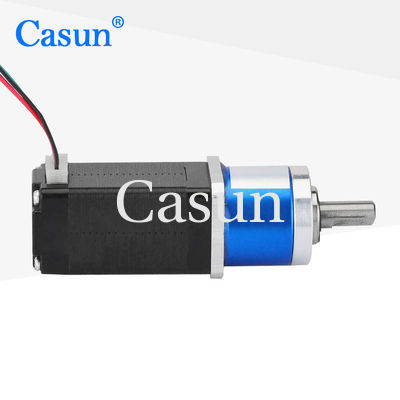

Reduzierungsverhältnis NEMA 8 Getriebe-Schrittmotor 0,2A 14mN.m für die industrielle Automatisierung

Reduzierungsverhältnis NEMA 8 Getriebe-Schrittmotor 0,2A 14mN.m für die industrielle Automatisierung

Markenbezeichnung:	Casun
Modellnummer:	20SHD4303-5G-2
Moq:	1 Stk
Preis:	$23.8-$26.9
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Strom / Phase:

0.2Amp

Produktname:

Schrittmotor mit übersetzt

Motorlänge:

28mm

Haltemoment:

14mN.m

Verringerung des Getriebes:

4.75:1

Verpackung Informationen:

Karton: 36x29x14 cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

14mN.m NEMA 8 Getriebe-Schrittmotor

0.2A NEMA 8 Schrittmotor mit Getriebe

Produkt-Beschreibung

Untersetzungsverhältnis NEMA 8 Getriebemotor 0,2A 14mN.m

Dieser Getriebemotor wurde für industrielle Automatisierungsanwendungen entwickelt und liefert zuverlässige Leistung mit hoher Haltekraft im Stillstand und stabilen Positionierungsfähigkeiten.

Hauptmerkmale

Bipolare oder unipolare Versionen verfügbar
Hybrid-Schrittmotorkonstruktion
12 Jahre Erfahrung in der Fertigung mit über 800 zufriedenen Kunden
Zehn Jahre Garantie für sorgenfreie Nutzung
Sonderanfertigungsoptionen auf Anfrage erhältlich

Abmessungen

Motordaten

Spezifikation	Wert
Schrittwinkel	1,8°
Rahmengröße	20 mm
Anzahl der Phasen	2 Phasen
Nennstrom	0,2 Ampere
Haltemoment	14 mN.m
Widerstand	22Ω
Induktivität	6,0 mH
Rotorträgheit	2g-cm²
Motorgewicht	0,1 kg
Getriebeuntersetzungsverhältnis	4,75:1
Anschluss	Bipolar

Betriebsspezifikationen

Motor

Schrittwinkel	1,8°
Maximale Temperatur	80°C maximal
Umgebungstemperatur	-20°C bis 50°C
Lagertemperatur	-20°C bis 100°C
Luftfeuchtigkeitsbereich	85% oder weniger, nicht kondensierend
Magnetdrahtisolierung	Klasse B 130°C
Isolationswiderstand	100M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 min

Getriebe

Gehäusematerial	Metall
Lager am Ausgang	Kugellager
Max. Radiallast (12 mm vom Flansch)	≤80N
Max. Axiallast der Welle	≤30N
Radialspiel der Welle (nahe am Flansch)	≤0,06 mm
Axialspiel der Welle	≤0,3 mm
Rückspiel im Leerlauf	1,5°

Submodelle

Motorlänge	Länge des Getriebes	Verhältnis	Wirkungsgrad
34 mm	27,2 mm	3,71	90%
40 mm		5,18	90%
48 mm		35 mm	13,76	80%
60 mm		42,7 mm	51	70%

Sonderanfertigungsoptionen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren spezifischen Bedürfnissen anpassen.

Sonderanfertigungsinhalte umfassen, sind aber nicht beschränkt auf spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussleitungen mit speziellen Anforderungen, Steckverbinder und mehr.

Verfügbare Optionen

Encoder

Bremse

Getriebe

Welle

Bitte klicken Sie auf die Schaltfläche "Angebot anfordern" unten, um uns Ihre Anforderungen mitzuteilen.
