Hybrid-Schrittmotor
Created with Pixso.

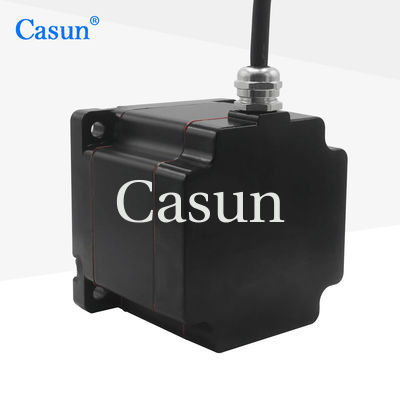

1.8 Stufe 2 Phase NEMA 34 wasserdichte Schrittmotor 76 mm Körper 5.2N.m

1.8 Stufe 2 Phase NEMA 34 wasserdichte Schrittmotor 76 mm Körper 5.2N.m

Markenbezeichnung: Casun
Modellnummer: F86SHD4112-32H
Moq: 1 PC
Preis: $24.92-$25.96
Zahlungsbedingungen: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+Monat
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
CE,ROSH,ISO
Stiefengel:
10,8°
Haltemoment:
5.2N.m.
Strom:
5.0A
Motorlänge:
76 mm
Schacht:
Schlüsselschacht 32 mm Länge
Verpackung Informationen:
Karton: 36x29x14 cm
Hervorheben:

76 mm NEMA 34 Schrittmotor

,

Wasserdicht NEMA 34 Schrittmotor

,

5.2N.m NEMA 34 Schrittmotor

Produkt-Beschreibung

Die NEMA 34 ist in der Lage, schwerere Lasten zu bewegen und eignet sich für eine hochpräzise Bewegungssteuerung mit hoher Last.

NEMA 34 Schrittmotoren werden in verschiedenen Bereichen wie 3D-Druckern, CNC-Werkzeugmaschinen, Automatisierungsgeräten, medizinischer Ausrüstung usw. weit verbreitet.



Eigenschaften:

  • Wir sind ein professionelles Forschungs- und Entwicklungsunternehmen

  • Genießen Sie eine zehnjährige Garantie und kaufen Sie vertrauensvoll

  • Wir bieten maßgeschneiderte Dienstleistungen an und begrüßen eine vertragsgemäße Produktion

  • Hohe Drehmoment und Präzision garantiert

  • Erwarten Sie eine Antwort von unseren Ingenieuren innerhalb von 48 Stunden mit der besten Lösung für Ihre Bedürfnisse

Abmessungen

1.8 Stufe 2 Phase NEMA 34 wasserdichte Schrittmotor 76 mm Körper 5.2N.m 0





Motorspezifikationen

Stiefengel



10,8 °

Rahmengröße



86 mm

Anzahl der Phasen



Phase 2

Nennstrom



5.0 A

Haltemoment



5.2N.m.

Widerstand



0.75 Ohm

Induktivität



60,4 mH

Rotor Trägheit



1400 g-cm2

Motorgewicht



20,3 kg

Anzahl der Leads



4

Verbindung



Bipolar





Betriebsspezifikationen

Schrittwinkel: 1,8°

Höchsttemperatur: höchstens 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min









Drehmomentkurven







Untermodelle



Modell Haltemoment Schrittwinkel Länge TYpe der Welle Nennstrom
86SHD4003-32 4.0N.m 10,8° 69 mm Schlüsselwelle 32 mm 4.0A
86SHD4101-32 4.5 N.m. 10,8° 76 mm Schlüsselwelle 32 mm 4.0A
Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen. 5.6 N.m. 10,8° 98 mm Schlüsselwelle 37 mm 4.0A
86SHD4314-37 60,8 N.m. 10,8° 112 mm Schlüsselwelle 37 mm 5.0A
86SHD4404-37 8.0N.m 10,8° 127 mm Schlüsselwelle 37 mm 5.0A
86SHD4505-37 12.0N.m 10,8° 150 mm Schlüsselwelle 37 mm 5.5A



Herunterladen





Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.


Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Leitungen mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:
Encoder. Bremse. Getriebe. Welle.

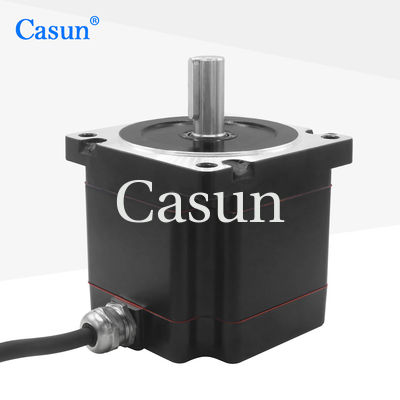

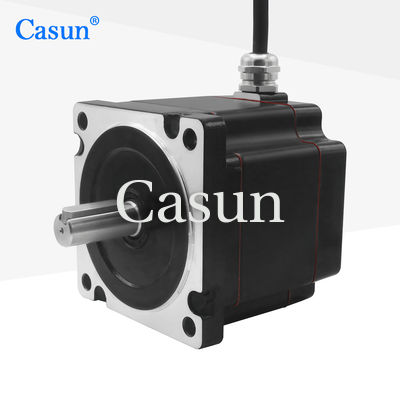

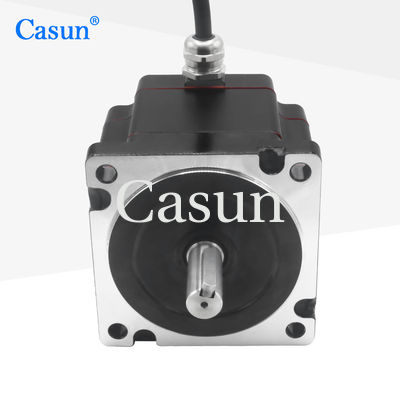

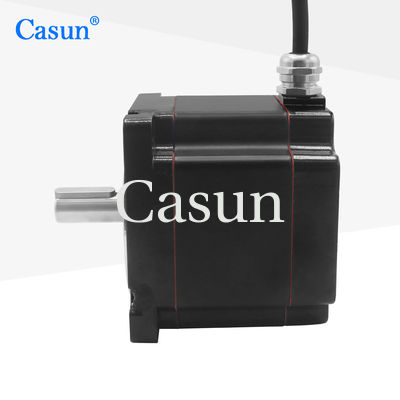

1.8 Stufe 2 Phase NEMA 34 wasserdichte Schrittmotor 76 mm Körper 5.2N.m 1 1.8 Stufe 2 Phase NEMA 34 wasserdichte Schrittmotor 76 mm Körper 5.2N.m 2 1.8 Stufe 2 Phase NEMA 34 wasserdichte Schrittmotor 76 mm Körper 5.2N.m 3 1.8 Stufe 2 Phase NEMA 34 wasserdichte Schrittmotor 76 mm Körper 5.2N.m 4





Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.
