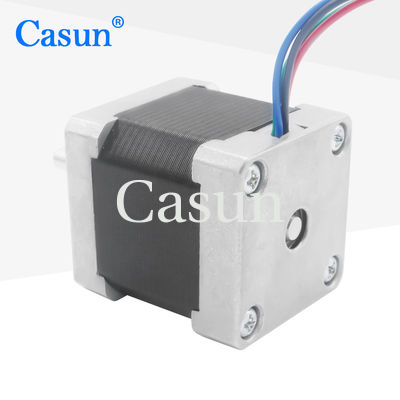

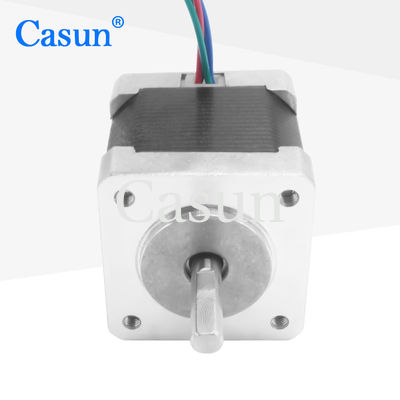

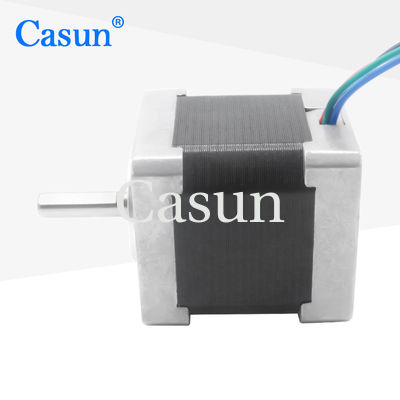

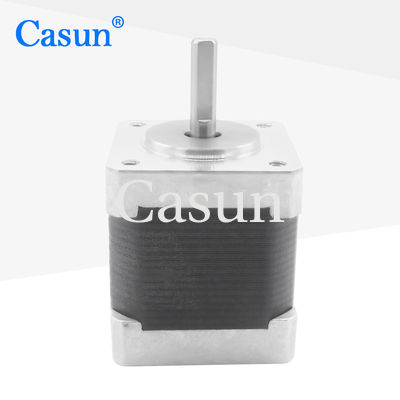

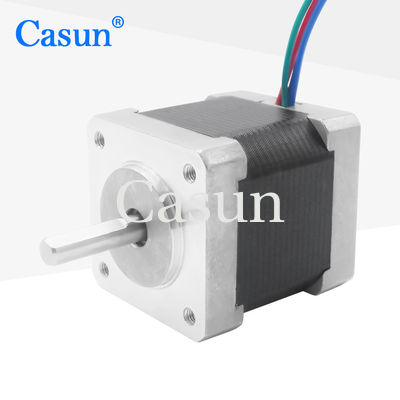

220mN.m Hybrid-Schrittmotor 1,0A 5V 1,8 Grad Vierdrahtmotor

220mN.m Hybrid-Schrittmotor 1,0A 5V 1,8 Grad Vierdrahtmotor

Markenbezeichnung:	Casun
Modellnummer:	35SHD4807-20Z
Moq:	1 Stk
Preis:	$23.94-$28.34
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Schrittwinkel:

1,8°

Nennspannung:

Rastendrehmoment:

18mN.m

Nennstrom:

1.0A

Haltemoment:

220mN.m

Masse:

0,21 kg

Verpackung Informationen:

Karton: 38x29xc14m

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

1.0A Hybrid-Schrittmotor

1 8 Grad-hybrider Schrittmotor

Produkt-Beschreibung

220mN.m Hybrid-Schrittmotor 1,0A 5V 1,8 Grad Vierdrahtmotor

Nema14 35x35MM Hybrid-Schrittmotor

Die 35-mm-Hybrid-Schrittmotorenserie bietet ein starkes Haltemoment in verschiedenen Größen. Verwenden Sie sie mit einem Mikroschritttreiber, um Vibrationen zu reduzieren und eine höhere Schrittauflösung zu erzielen. Wählen Sie eine Standardversion oder fordern Sie Ihre eigene kundenspezifische Konfiguration an.

Hauptmerkmale

Bipolare oder unipolare Versionen verfügbar
Hybrid-Schrittmotorkonstruktion
Verfügbar in Versionen mit einfacher oder doppelter Welle
CE- und RoHS-zertifiziert
Kundenspezifische Anpassungen auf Anfrage

Abmessungen

Motordaten

Schrittwinkel	1,8°
Rahmengröße	35mm
Anzahl der Phasen	2 Phasen
Nennstrom	1 Ampere
Haltemoment	220mN.m
Widerstand pro Phase	5Ω
Induktivität	6,5mH
Rotorträgheit	18g-cm²
Motorgewicht	0,21kg
Rastmoment	18mN.m
Isolationsklasse	Klasse B

Betriebsspezifikationen

Schrittwinkel	1,8°
Maximale Temperatur	80°C maximal
Umgebungstemperatur	-20°C bis 50°C
Lagertemperatur	-20°C bis 100°C
Luftfeuchtigkeitsbereich	85% oder weniger, nicht kondensierend
Magnetdrahtisolierung	Klasse B 130°C
Isolationswiderstand	100M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 Minute
Wellen-Radialspiel	0,02Max. (450g Last)
Wellen-Axialspiel	0,08Max. (450g Last)
Max. Radialkraft	28N (20mm vom Flansch)
Max. Axialkraft	10N

Verfügbare Untermodelle

Körperlänge	Maximales Drehmoment
20 mm	80mN.m
23 mm	120mN.m
26 mm	160mN.m
27 mm	220mN.m
30 mm	220mN.m
34 mm	250mN.m
40 mm	280mN.m
50 mm	330mN.m

Kundenspezifische Dienstleistungen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen. Kundenspezifische Inhalte umfassen, sind aber nicht beschränkt auf spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussleitungen mit besonderen Anforderungen, Steckverbinder usw.

Verfügbare Optionen

Encoder

Bremse

Getriebe

Welle

Bitte klicken Sie auf die Schaltfläche "Angebot anfordern" unten, um uns Ihre Anforderungen mitzuteilen.
