Übersetzter Schrittmotor
Created with Pixso.

NEMA 17 Schrittmotor mit Getriebe 100/1 40mm Körper mit CE

NEMA 17 Schrittmotor mit Getriebe 100/1 40mm Körper mit CE

Markenbezeichnung: Casun
Modellnummer: 42SHD4202-100G
Moq: 1pc
Preis: $31-$54
Zahlungsbedingungen: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+Monat
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
CE,ROHS,ISO
Steper-Winkel:
1.8degree
Phase:
2
Nennspannung:
12.5V
Wechselstrom:
0.5A
Haltemoment:
4N.m
Verhältnis:
100: 1
angepasst:
Der Motor kann auf Anfrage entworfen und gefertigt werden.
Verpackung Informationen:
Karton: 36x29x14 cm
Hervorheben:

NEMA 17 Schrittmotor mit Getriebe

,

40 mm NEMA 17 Schrittmotor

Produkt-Beschreibung

Die Kosten von NEMA 17-Schrittmotoren sind relativ niedrig, was sie für kostensensitive Anwendungen geeignet macht.

3D-Drucker, Automatisierungsgeräte, Drucker, CNC-Werkzeugmaschinen usw.



Eigenschaften:

  • Bipolare oder einpolare Versionen verfügbar

  • Unser Ingenieursteam garantiert einen Kontakt innerhalb von 48 Stunden, um die optimale Lösung vorzustellen.

  • Erhältlich in Ein- oder Doppelwellenversionen

  • CE- und RoHS-Genehmigung

  • Sie wird durch eine umfassende 10-jährige Garantie für den gesicherten Kauf gesichert.

Abmessungen

NEMA 17 Schrittmotor mit Getriebe 100/1 40mm Körper mit CE 0







Motorspezifikationen



Stiefengel



10,8 °

Rahmengröße



42 mm

Anzahl der Phasen



Phase 2

Nennstrom



0.5 A

Haltemoment



4 Nm

Widerstand



25 mm

Induktivität



50 mH

Rotor Trägheit



57 g/cm2

Motorgewicht



0.65 kg

Ausrüstungsreduzierungsquote





100:1

Verbindung



Bipolar



Betriebsspezifikationen



Motor



Schrittwinkel: 1,8°

Höchsttemperatur: maximal 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min



Getriebebox



Material des Gehäuses:Metall
Lager beim Ausgang: Kugellager
Max.Strahlbelastung ((12 mm von der Flansche): ≤ 80N
Max.Achsenlast:≤ 30N
Radialverteilung der Welle (in der Nähe der Flansche): ≤ 0,06 mm
Ausfall der Achse: ≤ 0,3 mm
Gegenreaktion bei Nichteinladung:1.5°











Drehmomentkurven







Untermodelle

Motorlänge Länge des Getriebes RAIO Effizienz
34 mm

40 mm

48 mm

60 mm
27.2 mm 3.71 90%
5.18
35 mm 13.76 80%
19.2
26.8
42.7 mm 51 70%
71
99.5
139


Herunterladen





Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.


Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Leitungen mit speziellen Anforderungen, Steckverbinder usw.

Häufig gestellte Fragen

1Wer sind wir?

Wir haben unseren Sitz in Guangdong, China, ab 2011, verkaufen auf dem Inlandsmarkt ((63.00%), Westeuropa ((12.00%), Nordamerika ((9.00%), Ostasien ((8.00%), Nord-Europa ((2.00%), Osteuropa ((00.00%),Südostasien.00%), Ozeanien ((00.00%), Mittlerer Osten ((00.00%), Südeuropa ((00.00%), Südasien ((00.00%). In unserem Büro arbeiten insgesamt etwa 51-100 Personen.



2. wie können wir Qualität garantieren?

Vor der Serienproduktion immer eine Vorproduktionsprobe;

Immer endgültige Inspektion vor dem Versand;



3Was können Sie von uns kaufen?

Schrittmotor, BLDC Motor



4. warum sollten Sie bei uns kaufen und nicht bei anderen Lieferanten?

Wir sind seit mehr als 11 Jahren auf die Herstellung und den Verkauf von Schrittmotoren spezialisiert.



5- Welche Dienstleistungen können wir anbieten?

Akzeptierte Lieferbedingungen: FOB, CFR, CIF, EXW, Expresslieferung;

Akzeptierte Zahlungswährung: USD, CNY;

Akzeptierte Zahlungsart: T/T,L/C,D/P D/A,,PayPal;

Sprache: Englisch, Chinesisch, Japanisch





Die Optionen:
Encoder. Bremse. Getriebe. Welle.

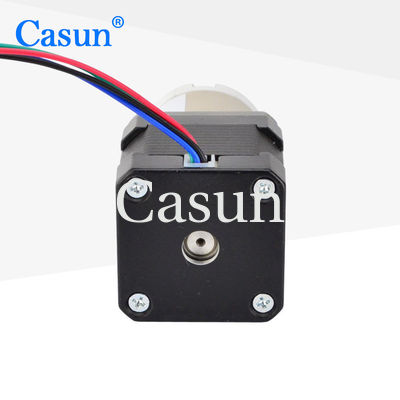

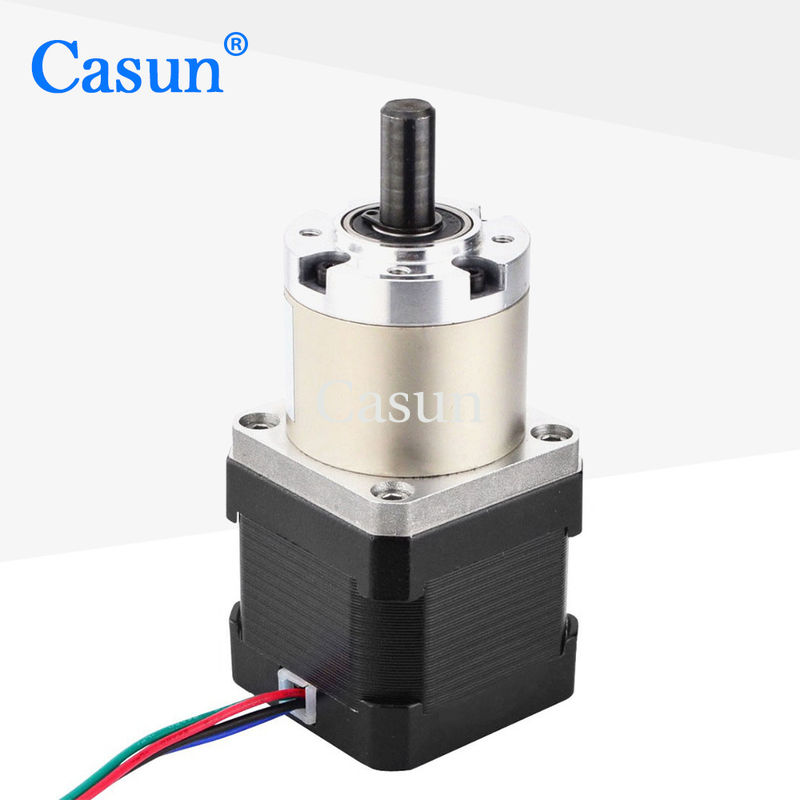

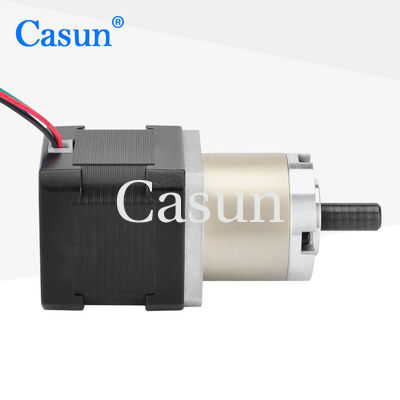

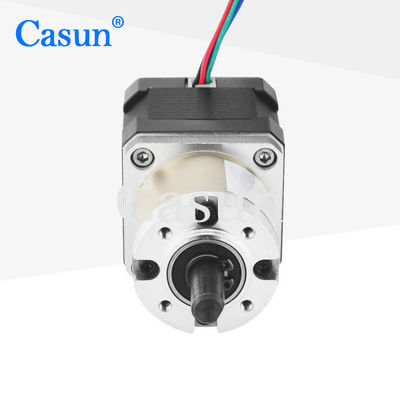

NEMA 17 Schrittmotor mit Getriebe 100/1 40mm Körper mit CE 1 NEMA 17 Schrittmotor mit Getriebe 100/1 40mm Körper mit CE 2 NEMA 17 Schrittmotor mit Getriebe 100/1 40mm Körper mit CE 3 NEMA 17 Schrittmotor mit Getriebe 100/1 40mm Körper mit CE 4





Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.
