Einzelheiten zu den Produkten

Created with Pixso. Haus Created with Pixso. Produits Created with Pixso.
Hybrid-Schrittmotor
Created with Pixso.

40 mm 2 Phase 12V NEMA 17 Schrittmotor mit Umgebungstemperatur von -20 °C bis 50 °C

Name

40 mm 2 Phase 12V NEMA 17 Schrittmotor mit Umgebungstemperatur von -20 °C bis 50 °C

Markenbezeichnung: Casun
Modellnummer: 42SHD0231-24
Moq: 1pc
Preis: $4-$8
Zahlungsbedingungen: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+Monat
Ausführliche Information
Produkt-Beschreibung
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
CE,ROSH,ISO
Stiefengel:
10,8°
Haltemoment:
300 mNm
Strom:
0.6A
Motorlänge:
40 mm
Schacht:
24 mm Länge
Spannung:
6V
angepasst:
Der Motor kann auf Anfrage entworfen und gefertigt werden.
Rotor Trägheit:
57 g/cm2
Nennspannung:
6 V
Gewicht:
0,24 kg
Rastendrehmoment:
15mN.m
Schachtlänge:
24mm
Zahl von Führungen:
4
Phase:
2
Nennstrom:
0,6 A
Phasen-Induktanz:
20 mH
Durchmesser der Welle:
5 Millimeter
Schrittwinkel:
1,8 Grad
Verpackung Informationen:
Karton: 36x29x14 cm
Hervorheben:

Schrittmotor 40mm NEMA 17

,

12V- oder 17V-Schrittmotor

,

2-phasiger Schrittmotor NEMA 17

Produkt-Beschreibung

0.6A Motor pro Stadion 40mm 2 Phase 1,8 Grad Hybrid 6V NEMA 17 Hybrid Schrittmotor

Die 42mm Hybrid Stepper Motor Series bietet ein leistungsstarkes Drehmoment in verschiedenen Größen.

Verwendung mit einem Mikroschritttreiber zur Verringerung der Vibration und zur Erzielung einer höheren Schrittlösung.

Wählen Sie eine Basisversion aus oder fordern Sie eine eigene konfigurierte Version an.



Eigenschaften:

  • Bipolare oder einpolare Versionen verfügbar

  • Hybride Schrittfahrzeugkonstruktion

  • Erhältlich in Ein- oder Doppelwellenversionen

  • CE- und RoHS-Genehmigung

  • Anpassungen auf Anfrage

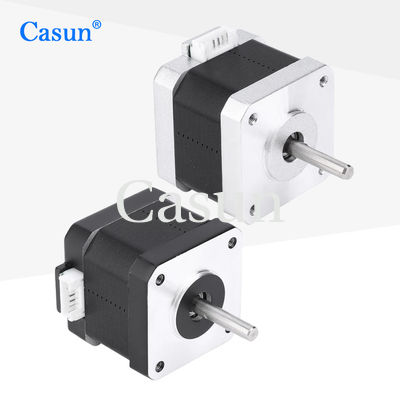

Aussehen

40 mm 2 Phase 12V NEMA 17 Schrittmotor mit Umgebungstemperatur von -20 °C bis 50 °C 0



Abmessungen

40 mm 2 Phase 12V NEMA 17 Schrittmotor mit Umgebungstemperatur von -20 °C bis 50 °C 1















Motorspezifikationen



Stiefengel

10,8 °

Rahmengröße

40 mm

Anzahl der Phasen

Phase 2

Nennstrom

0.6 A

Haltemoment

300 mNm

Widerstand

10 Ohm

Induktivität

20 mH

Rotor Trägheit

57 g/cm2

Motorgewicht

0.24 kg

Anzahl der Leads

4

Verbindung

Einpolar

Betriebsspezifikationen

Schrittwinkel: 1,2°

Höchsttemperatur: maximal 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min







Drehmomentkurven













Untermodelle

Modell Haltemoment Schrittwinkel Motorlänge Typ der Welle Nennstrom
42SHD4950 0.13 N.m. 10,8° 20 mm D Welle 20 mm 1.0A
42SHD4003 0.26N.m. 10,8° 34 mm D Welle 20 mm 0.4A
42SHD0261 0.45 N.m. 10,8° 40 mm D Welle 20 mm 1.68A
42SHD4425 0.59 N.m. 10,8° 48 mm D Welle 24 mm 2.0A
42SHD4813 00,8 N.m. 10,8° 60 mm D Welle 24 mm 2.1A





Herunterladen

Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.


Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Bleidrähte mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:

Verschlüsselung

Bremse

Getriebe

Schacht
40 mm 2 Phase 12V NEMA 17 Schrittmotor mit Umgebungstemperatur von -20 °C bis 50 °C 2 40 mm 2 Phase 12V NEMA 17 Schrittmotor mit Umgebungstemperatur von -20 °C bis 50 °C 3 40 mm 2 Phase 12V NEMA 17 Schrittmotor mit Umgebungstemperatur von -20 °C bis 50 °C 4 40 mm 2 Phase 12V NEMA 17 Schrittmotor mit Umgebungstemperatur von -20 °C bis 50 °C 5



Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.



Umbauten:

2 Phase Bipolar Stepper Motor

Nema 6 Bipolar Stepper Motor

Schrittmotor 40mm NEMA 17
