Einzelheiten zu den Produkten

Created with Pixso. Haus Created with Pixso. Produits Created with Pixso.
Nicht sichernder Schrittmotor
Created with Pixso.

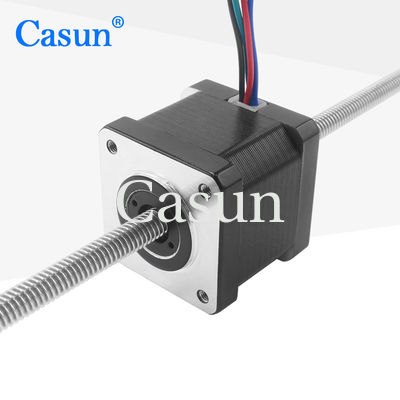

35*35*34mm 2 Phase Nema 14 Nicht-Kaptiv-Schrittmotor 1.5A für Schräglicht

Name

35*35*34mm 2 Phase Nema 14 Nicht-Kaptiv-Schrittmotor 1.5A für Schräglicht

Markenbezeichnung: Casun
Modellnummer: P35SHD4150-257T4
Moq: 1pc
Preis: $9.68-$16
Zahlungsbedingungen: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+Monat
Ausführliche Information
Produkt-Beschreibung
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
CE,ROHS,ISO
angepasst:
Der Motor kann auf Anfrage entworfen und gefertigt werden.
Strom pro Phase:
1,0 A
Nennspannung:
3,5 V
Blei:
Tr6.35 mal 2.4384
Zahl von Phasen:
2
Verpackung Informationen:
Karton: 38x29xc14m
Hervorheben:

2-Phasen-Schrittmotor ohne Kaptivbetrieb

,

1.5A Nicht eingeschalteter Schrittmotor

,

Schrittmotor für Schrägbeleuchtung mit nicht eingeschlossenem Schrittmotor

Produkt-Beschreibung

Der Schrittmotor NEMA 14 ist ebenfalls relativ leicht, sodass er leicht zu bewegen und zu installieren ist.

Zur Verringerung der Vibrationen und zur Erzielung einer besseren Schrittlösung ist ein Mikroschrittbetreiber zu verwenden.



Eigenschaften:

  • Bipolare oder einpolare Versionen verfügbar

  • Beruflicher Spezialist für Antriebslösungen

  • Erhältlich in Ein- oder Doppelwellenversionen

  • Unsere Ingenieure werden sich innerhalb von 48 Stunden mit Ihnen in Verbindung setzen, um Ihnen die beste Lösung zu bieten.

  • Berufliche Forschung und Entwicklung

Abmessungen

35*35*34mm 2 Phase Nema 14 Nicht-Kaptiv-Schrittmotor 1.5A für Schräglicht 0







Motorspezifikationen



Stiefengel



10,8 °

Rahmengröße



35 mm

Anzahl der Phasen



Phase 2

Nennstrom



1.0A

Haltemoment



190 mNm

Widerstand



3.5 mm

Induktivität



30,6 mH

Rotor Trägheit



20 g-cm2

Motorgewicht



0.18 kg

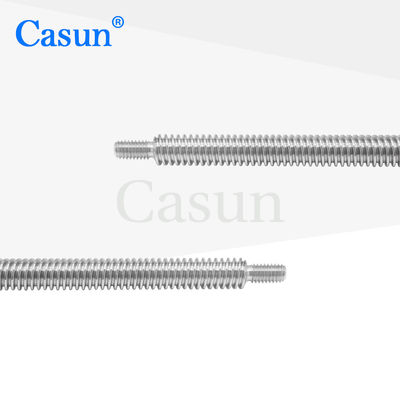

Schraube aus Blei



Tr6.35X2.4384

Verbindung



Bipolar



Betriebsspezifikationen





Schrittwinkel: 1,8°

Höchsttemperatur: maximal 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min

Schacht-Radialspiel:0.02 Max. (450 g Belastung)

Achsenspiel:0.08 Max. (450 g Belastung)

Max. Radialkraft: 28 N (20 mm von der Flansche entfernt)

Max. Achskraft):10N







Drehmomentkurven





Untermodelle

Modell Haltemoment Siehep Winkel Länge Typ der Welle Nennstrom
35SHD0307-20 80 mN.m 10,8° 20 mm Rundschacht
20 mm		 0.4A
35SHD0001-20 100 mN.m. 10,8° 26 mm Rundschacht
20 mm		 0.4A
Die in Absatz 1 genannten Bedingungen gelten nicht. 150 mN.m. 10,8° 34 mm D Welle 20 mm 0.75A
Die in Absatz 1 genannten Bedingungen gelten nicht. 280 mN.m. 10,8° 40 mm D Welle 20 mm 0.5A



Körperlänge Durchmesser der Schraube Schwingung Länge der Schraube
20 mm

26 mm

34 mm

40 mm

50 mm
 		 5 2 20 bis 1000 mm
4
5.56 9.7536
6.35 6.35
6.5 3
8 2
M5 1.6


Herunterladen







Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.


Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Bleidrähte mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:
Encoder. Bremse. Getriebe. Welle.

35*35*34mm 2 Phase Nema 14 Nicht-Kaptiv-Schrittmotor 1.5A für Schräglicht 1 35*35*34mm 2 Phase Nema 14 Nicht-Kaptiv-Schrittmotor 1.5A für Schräglicht 2 35*35*34mm 2 Phase Nema 14 Nicht-Kaptiv-Schrittmotor 1.5A für Schräglicht 3 35*35*34mm 2 Phase Nema 14 Nicht-Kaptiv-Schrittmotor 1.5A für Schräglicht 4





Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.
