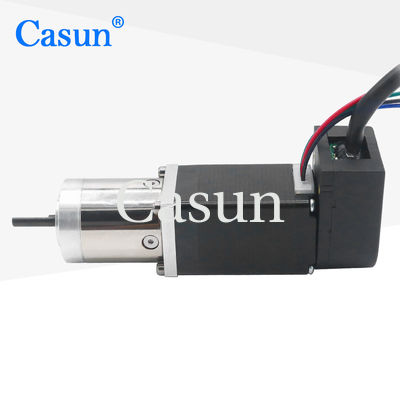

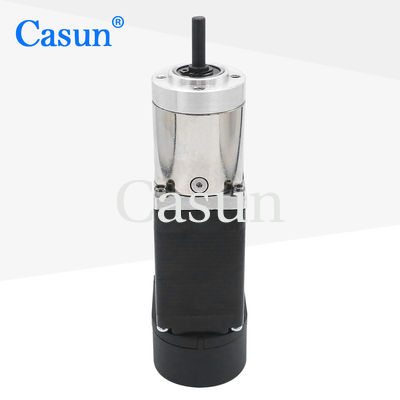

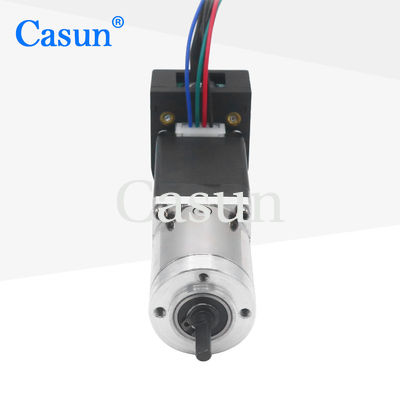

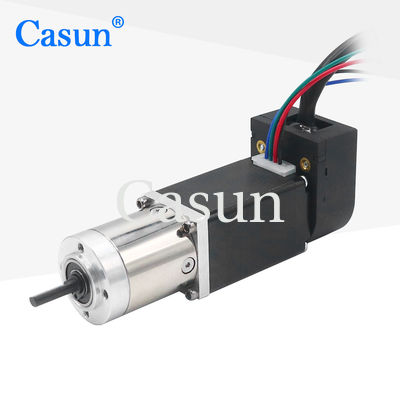

Hochdrehmoment NEMA 11 Schrittmotor 282845mm 0,67A mit Encoder 10 1 Reduktionsverhältnis

Hochdrehmoment NEMA 11 Schrittmotor 282845mm 0,67A mit Encoder 10 1 Reduktionsverhältnis

Markenbezeichnung:	Casun
Modellnummer:	28SHD4401-19GQ
Moq:	1pc
Preis:	$27.23-$30.23
Zahlungsbedingungen:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Schlüsselwörter:

Übersetzter Schrittmotor

Spannung:

DC 4.56V

Schritt-Winkel (Grad):

1.8 Grad

angepasst:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Getriebeverhältnis:

19:1

Haltemoment:

95mN.m

Verpackung Informationen:

Karton: 36x29x14 cm

Hervorheben:

Die Prüfungen sind in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel.

282845mm NEMA 11 Stepper Motor

Produkt-Beschreibung

Kombination der präzisen Steuerung des Schrittmotors und der Rückkopplungsfähigkeit des Encoders, während das Drehmoment durch den Reduktor erhöht wird.

Der Encoder liefert Echtzeit-Positionsfeedback, was die Positionsgenauigkeit des Motors weiter verbessern kann.

Eigenschaften:

Bipolare oder einpolare Versionen verfügbar
Hybride Schrittfahrzeugkonstruktion
Erhältlich in Ein- oder Doppelwellenversionen
Jedes Schrittmotormodell ist an verschiedene Anwendungen angepasst
Händler sind gefragt!

Abmessungen

Motorspezifikationen

Stiefengel	10,8 °
Rahmengröße	28 mm
Anzahl der Phasen	Phase 2
Nennstrom	0.67Amp
Haltemoment	95 mN.m.
Widerstand	60,8 Ohm
Induktivität	4.9mH
Rotor Trägheit	9g-cm2
Motorgewicht	0.16 kg
Ausrüstungsreduzierungsquote	19.2:1
Verbindung	Bipolar

Betriebsspezifikationen

Motor

Schrittwinkel: 1,8°

Höchsttemperatur: maximal 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min

Getriebebox

Material des Gehäuses:Metall
Lager beim Ausgang: Kugellager
Max.Strahlbelastung ((12 mm von der Flansche): ≤ 80 N
Max.Achsenlast:≤ 30N
Radialverteilung der Welle (in der Nähe der Flansche): ≤ 0,06 mm
Ausfall der Achse: ≤ 0,3 mm
Gegenreaktion bei Nichteinladung:1.5°

Drehmomentkurven

Untermodelle

Motorlänge	Länge des Getriebes	RAIO	Effizienz
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Herunterladen

Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.

Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Bleidrähte mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:
Encoder. Bremse. Getriebe. Welle.

Hochdrehmoment NEMA 11 Schrittmotor 28*28*45mm 0,67A mit Encoder 10 1 Reduktionsverhältnis 1

Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.

Umbauten:

Die Prüfungen sind in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel in der Regel.

282845mm NEMA 11 Stepper Motor
