Einzelheiten zu den Produkten

Haus Produits

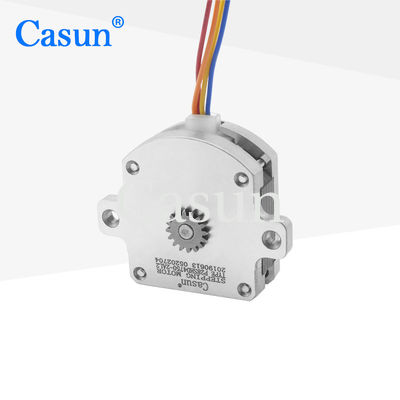

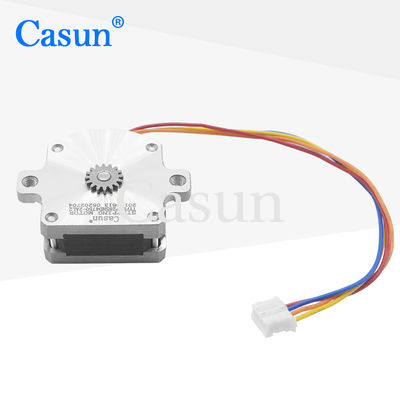

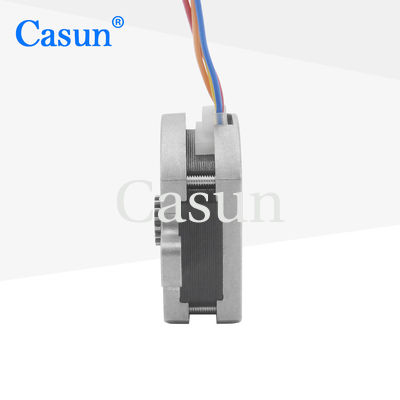

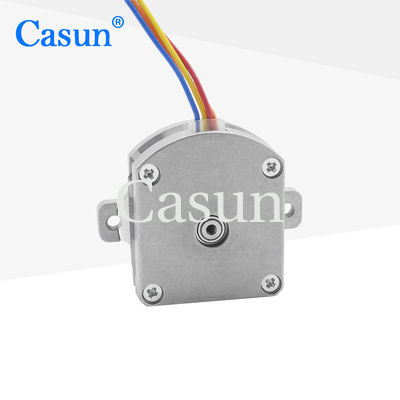

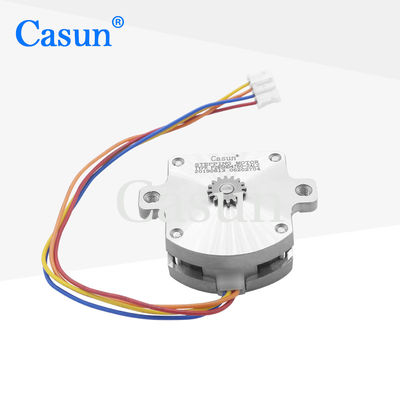

Pfannkuchen-Schrittmotor 1,8 Grad 2 Phase 1,55 V 13mm Getriebewelle für SMT-Maschine

Pfannkuchen-Schrittmotor 1,8 Grad 2 Phase 1,55 V 13mm Getriebewelle für SMT-Maschine

Markenbezeichnung:	Casun
Modellnummer:	P28SHD4750-2AL2
Moq:	1 Stk
Preis:	$12.3-$13.8
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Aktuell:

0,5A

Masse:

40g

Gewicht:

0,5 kg

Steper-Winkel:

1.8degree

Phase:

Anzahl der Zähne:

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

13 mm Gangwelle Pfannkuchen-Schrittmotor

1.55 V Pfannkuchen-Schrittmotor

1.8 Grad Pfannkuchen-Schrittmotor

Produkt-Beschreibung

Pfannkuchen-Schrittmotor 1,8 Grad 2 Phase 1,55 V 13mm Getriebewelle für SMT-Maschine

Flachschrittmotoren verfügen über ein leichtes Design, das das Gewicht der Ausrüstung reduziert und eine kompaktere Gesamtstruktur schafft.Diese Motoren sind für hochpräzise Positionierungsanwendungen in der Halbleiterherstellung entwickelt, optische Instrumente und medizinische Geräte.

Wesentliche Merkmale

Bipolare oder einpolare Versionen verfügbar
Technische Beratung innerhalb von 48 Stunden für optimale Lösungen
Jedes Modell an verschiedene Anwendungsfälle angepasst
CE- und RoHS-zertifiziert
Anpassungen auf Anfrage verfügbar

Abmessungen

Motorspezifikationen

Schrittwinkel	10,8°
Größe des Rahmens	28 mm
Anzahl der Phasen	Phase 2
Nennstrom	0.5A
Haltemoment	25 mNm
Widerstand	3.1 Ω
Induktivität	0.95mH
Rotor Trägheit	2 g-cm2
Motorgewicht	40 g
Anzahl der Leads	4
Verbindung	Bipolar

Betriebsspezifikationen

Schrittwinkel	10,8°
Höchsttemperatur	Maximal 80 °C
Umgebungstemperatur	-20°C bis 50°C
Speichertemperatur	-20°C bis 100°C
Luftfeuchtigkeit	nicht kondensierbar
Magnetdraht Isolierung	Klasse B 130°C
Widerstand gegen Isolierung	100 M Ω bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 Minute

Verfügbare Modelle

Modell	Motorlänge	Strom	Haltemoment
P28SHD4611	9.5 mm	0.5A	16 mN.m
P28SHD4701	10.6 mm	0.5A	20 mN.m
P28SHD4750	13 bis 15 mm	0.5A	25mN.m
P28SHD4950	17.9 mm	0.5A	35 mN.m.

Erhältliche maßgeschneiderte Lösungen

Wenn unsere Standard-Motormodelle nicht Ihren spezifischen Anforderungen entsprechen, können wir die Motoren an Ihre genauen Spezifikationen anpassen.Größen der Anlage, spezialisierte Bleileitungen, Steckverbinder und mehr.

Verschlüsselung

Bremse

Getriebe

Schacht

Ein Zitat bekommen
