Hochlicht:

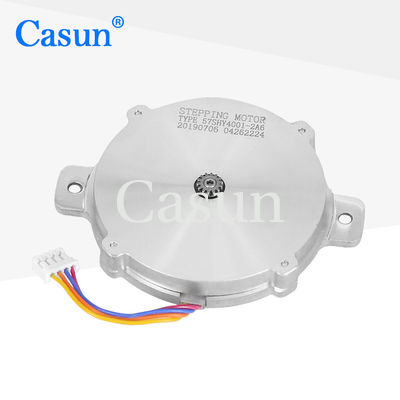

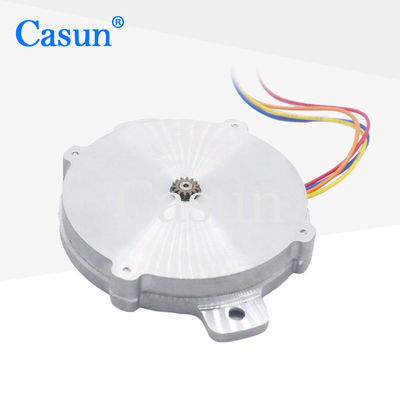

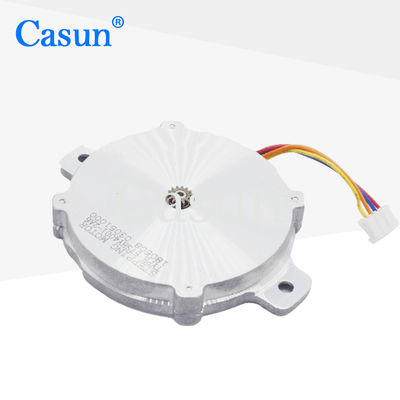

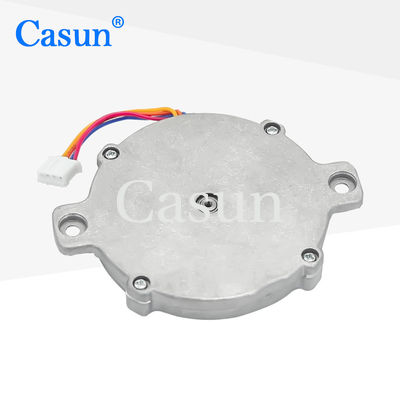

Ultra dünner 1
, 8 Grad Schrittmotor
Obwohl flache Schrittmotoren ein kleines Volumen haben, liefern sie in der Regel ausreichend Drehmoment, um Lasten zu antreiben und die Bedürfnisse verschiedener Anwendungen zu erfüllen.
Für kleine CNC-Werkzeugmaschinen, Arbeitsplatzbearbeitungsgeräte usw. verwendet
Eigenschaften:
-
Bipolare oder einpolare Versionen verfügbar
-
Hybride Schrittfahrzeugkonstruktion
-
Erhältlich in Ein- oder Doppelwellenversionen
-
Hochtechnologische Industrie- und Elektronikgeräte müssen "mehrere internationale Zertifizierungen" besitzen.
-
Wir sind spezialisiert auf maßgeschneiderte Dienstleistungen.
Motorspezifikationen
|
Stiefengel
|
10,8 °
|
|
Rahmengröße
|
57 mm
|
|
Anzahl der Phasen
|
Phase 2
|
|
Nennstrom
|
0.6 A
|
|
Haltemoment
|
60 mNm
|
|
Widerstand
|
5.3 Ohm
|
|
Induktivität
|
30,0 mH
|
|
Rotor Trägheit
|
15 g-cm2
|
|
Motorgewicht
|
00,08 kg
|
|
Anzahl der Leads
|
4
|
|
Verbindung
|
Bipolar
|
Betriebsspezifikationen
Schrittwinkel: 1,8°
Höchsttemperatur: höchstens 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Untermodelle
| Modell Nr. |
Schrittwinkel ((°) |
Nennspannung ((V) |
Nennstrom (A) |
Phasenwiderstand ((Ω) |
Phaseinduktivität (mH) |
Bei der Prüfung der Leistungsfähigkeit ist die Leistungsfähigkeit der Fahrzeuge zu berücksichtigen. |
Schleppmoment ((g.cm Max) |
Rotor Trägheit (g.cm2) |
Motorlänge (mm) |
Motorgewicht ((Kg) |
| 57SHY4001-2A |
10,8° |
2.8V |
0.8A |
3.5 Ohm |
10,8 mH |
60 mN.m. |
8mN.m |
15 |
57 |
0.075 |
| 57SHY4301-2A-0 |
10,8° |
2.28V |
1.2A |
10,9 Ohm |
1.2mH |
125 mN.m |
8mN.m |
18 |
57 |
0.09 |
| 57SHY4001-10K |
10,8° |
2.8V |
0.8A |
3.5 Ohm |
10,8 mH |
60 mN.m. |
8mN.m |
15 |
57 |
0.075 |
| 57SHY4001-10S |
10,8° |
2.8V |
0.8A |
3.5 Ohm |
10,8 mH |
60 mN.m. |
8mN.m |
15 |
57 |
0.075 |
| 57SHY4604-21A |
10,8° |
14 V |
1A |
14 Ohm |
30 mH |
690 mN.m. |
30 mN.m. |
120 |
57 |
0.52 |
Herunterladen
Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,
Wir können den Motor nach Ihren Bedürfnissen anpassen.
Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Leitungen mit speziellen Anforderungen, Steckverbinder usw.
Häufig gestellte Fragen
1Wer sind wir?
Wir haben unseren Sitz in Guangdong, China, ab 2011, verkaufen auf den Inlandsmarkt ((63.00%), Westeuropa ((12.00%), Nordamerika ((9.00%), Ostasien ((8.00%), Nord-Europa ((2.00%), Osteuropa ((00.00%),Südostasien.00%), Ozeanien ((00.00%), Mittlerer Osten ((00.00%), Südeuropa ((00.00%), Südasien ((00.00%). In unserem Büro arbeiten insgesamt etwa 51-100 Personen.
2. wie können wir Qualität garantieren?
Vor der Serienproduktion immer eine Vorproduktionsprobe;
Immer endgültige Inspektion vor dem Versand;
3Was können Sie von uns kaufen?
Schrittmotor, BLDC Motor
4. warum sollten Sie bei uns kaufen und nicht bei anderen Lieferanten?
Wir sind seit mehr als 11 Jahren auf die Produktion und den Verkauf von Schrittmotoren spezialisiert.
5- Welche Dienstleistungen können wir anbieten?
Akzeptierte Lieferbedingungen: FOB, CFR, CIF, EXW, Expresslieferung;
Akzeptierte Zahlungswährung: USD, CNY;
Akzeptierte Zahlungsart: T/T,L/C,D/P D/A,,PayPal;
Sprache: Englisch, Chinesisch, Japanisch
Die Optionen:
Encoder. Bremse. Getriebe. Welle.
