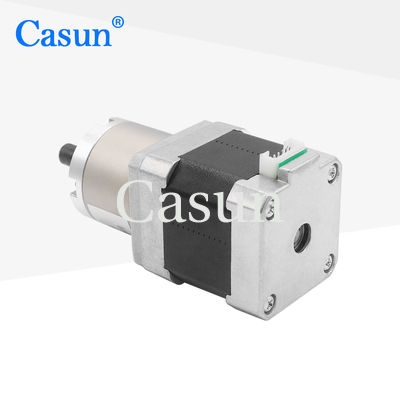

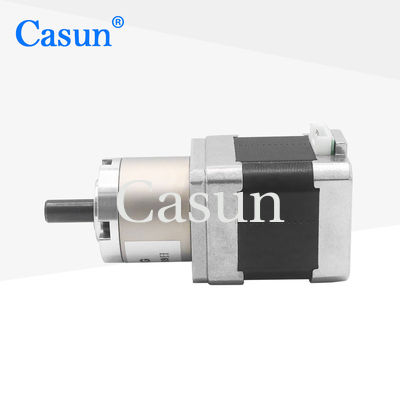

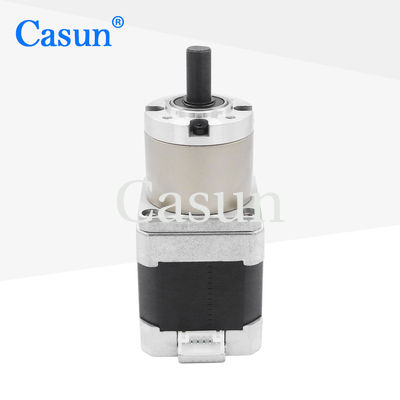

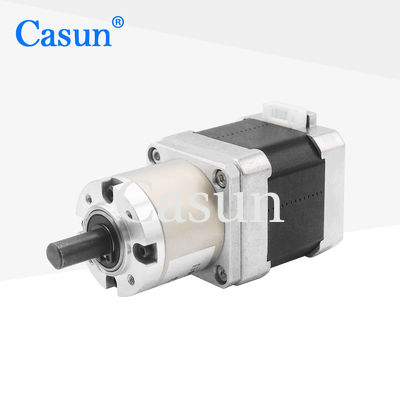

Hochdrehmoment NEMA 17 Economy Planetary 424248mm Schrittmotor-Gangverhältnis 1:13

Hochdrehmoment NEMA 17 Economy Planetary 424248mm Schrittmotor-Gangverhältnis 1:13

Markenbezeichnung:	Casun
Modellnummer:	42SHD0404-13G
Moq:	1 PC
Preis:	$16.49-$24.14
Zahlungsbedingungen:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Ausgangsmoment:

3.2n.m

Länge:

48 mm

Nennstrom:

1.5A

Nennspannung:

12 V

Getriebeuebersetzung:

1:13

Customized:

The motor can be designed &manufactured with customized request.

Verpackung Informationen:

Karton: 36x29x14 cm

Hervorheben:

Planetarischer Schrittmotor

424248mm Planetarschrittmotor

Planeten-Schrittmotor mit hohem Drehmoment

Produkt-Beschreibung

Der Reduktor kann die Anzahl der Schritte des Motors reduzieren, wodurch die Winkelverschiebung jedes Schrittes reduziert und die Positionsgenauigkeit verbessert wird.

Die Anwendung in medizinischer Ausrüstung umfasst die Positionierung von präzisen chirurgischen Werkzeugen und die Anpassung von Patientenunterstützungsplattformen.

Eigenschaften:

Bipolare oder einpolare Versionen verfügbar
Wir bieten anpassungsfähige Dienstleistungen an und begrüßen herzlich die Vertragsfertigung.
Wir sind seit 12 Jahren in China tätig und haben über 800 Kunden bedient.
Beruflicher Spezialist für Antriebslösungen
Anpassungen auf Anfrage

Abmessungen

Motorspezifikationen

Stiefengel	10,8 °
Rahmengröße	42 mm
Anzahl der Phasen	Phase 2
Nennstrom	1.5 A
Auswärtsdrehmoment (ref)	3.2N.m (bei 10 RPM)
Widerstand	1.65 mm
Induktivität	20,8 mH
Rotor Trägheit	38 g/cm2
Motorgewicht	0.56 kg
Ausrüstungsreduzierungsquote	1:13
Verbindung	Bipolar

Betriebsspezifikationen

Motor

Schrittwinkel: 1,8°

Höchsttemperatur: höchstens 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min

Getriebebox

Material des Gehäuses:Metall
Lager beim Ausgang: Kugellager
Max.Strahlbelastung ((12 mm von der Flansche): ≤ 80N
Max.Achsenlast:≤ 30N
Radialverteilung der Welle (in der Nähe der Flansche): ≤ 0,06 mm
Ausfall der Achse: ≤ 0,3 mm
Gegenreaktion bei Nichteinladung:1.5°

Drehmomentkurven

Untermodelle

Motorlänge	Länge des Getriebes	RAIO	Effizienz
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	42.7 mm	51	70%
		71
		99.5
		139

Herunterladen

Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.

Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Leitungen mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:
Encoder. Bremse. Getriebe. Welle.

Hochdrehmoment NEMA 17 Economy Planetary 42*42*48mm Schrittmotor-Gangverhältnis 1:13 1

Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.
