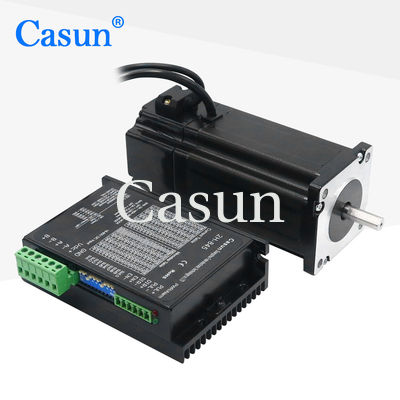

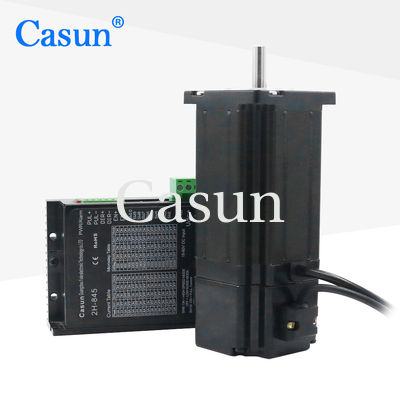

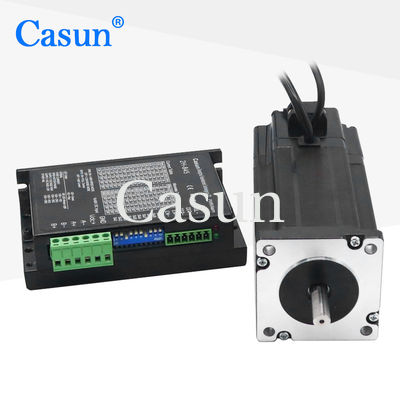

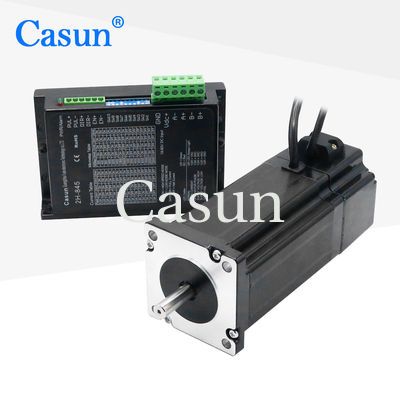

Nema 24 Schaltschrittmotor 4.1N.m 6060100mm mit Permanentmagnetbremse

Nema 24 Schaltschrittmotor 4.1N.m 6060100mm mit Permanentmagnetbremse

Markenbezeichnung:	Casun
Modellnummer:	60shd4701-24BH-HP60
Moq:	1 Stk
Preis:	$26.46-$50.46
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Stiefengel:

1,8°

Haltemoment:

4.1N.m

Motorlänge:

100mm

Welle:

24 mm Länge

Anzahl der Phasen:

Länge:

100mm

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

Nema 24 geschlossener Schrittmotor

4.1N.m Schaltkreislauf-Schrittmotor

Produkt-Beschreibung

NEMA 24 Closed-Loop-Schrittmotor 4,1 Nm 60x60x100mm mit Permanentmagnetbremse

Der 60-mm-Bremsschrittmotor erzeugt während des Betriebs relativ geringe Geräusche und Vibrationen, wodurch der Motor während des Betriebs ruhiger und leiser läuft. Weit verbreitet in verschiedenen industriellen Anwendungen, wie z. B. Automatisierungsausrüstung, Robotern, Verpackungsmaschinen usw.

Hauptmerkmale

Hohes Drehmoment und hohe Präzision
Personalisierte Dienstleistungen und Lohnfertigung verfügbar
Erhältlich in ein- oder doppelwelligen Ausführungen
Händlermöglichkeiten verfügbar
Professionelle Forschung und Entwicklung, Herstellung

Aussehen

Abmessungen

Motordaten

Schrittwinkel	1,8°
Rahmengröße	60 mm
Phasenanzahl	2 Phasen
Nennstrom	3,5 A
Haltemoment	4,1 Nm
Widerstand	1,2 Ohm
Induktivität	3,9 mH
Rotorträgheit	1000 g-cm²
Motorgewicht	1,5 kg
Anzahl der Leitungen	4
Anschluss	Bipolar

Betriebsspezifikationen

Schrittwinkel	1,8°
Maximale Temperatur	80°C maximal
Umgebungstemperatur	-20°C bis 50°C
Lagertemperatur	-20°C bis 100°C
Luftfeuchtigkeitsbereich	85% oder weniger, nicht kondensierend
Magnetdrahtisolierung	Klasse B 130°C
Isolationswiderstand	100M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 min

Submodelle

Modell	Haltemoment	Nennstrom	Widerstand pro Phase	Induktivität pro Phase	Rastmoment	Rotorträgheit	Leitung	Motorlänge
60SHD4201	650 mNm	0,6 A	15 Ω	20 mH	50 mNm	280 g.cm²	4	45 mm
60SHD4401	1500 mNm	2,8 A	1 Ω	3,3 mH	70 mNm	450 g.cm²	4	56 mm
60SHD4601	3200 mNm	4,2 A	0,75 Ω	3,7 mH	120 mNm	580 g.cm²	4	86 mm
60SHD6602	2500 mNm	3 A	1,55 Ω	3,7 mH	120 mNm	580 g.cm²	4	-

Anpassungsoptionen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen. Kundenspezifische Inhalte umfassen, sind aber nicht beschränkt auf spezielle Wellen, Wicklungsparameter, Einbaumaße, Leitungen mit besonderen Anforderungen, Steckverbinder usw.

Encoder

Bremse

Getriebe

Welle
