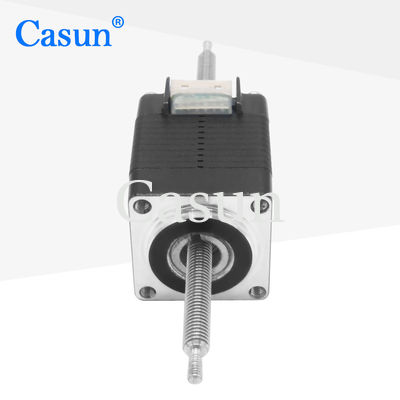

Nema 8 1,8 Grad Nicht-gefangener Gleichstrom-Schrittmotor 27mm Körper 0,5A für Schönheitsgeräte

Nema 8 1,8 Grad Nicht-gefangener Gleichstrom-Schrittmotor 27mm Körper 0,5A für Schönheitsgeräte

Markenbezeichnung: Casun
Modellnummer: 20SHD0302-83T1
Moq: 1 PC
Preis: $13-$13.5
Zahlungsbedingungen: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+Monat
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
CE,ROHS,ISO
Farbe:
Schwarz
Strom:
0.5Amp
Haltemoment:
15mN.m
Rastendrehmoment:
2mN.m
Leitspindel:
Tr3.5 mal 0.61
Customized:
The motor can be designed &manufactured with customized request.
Verpackung Informationen:
Karton: 38x29xc14m
Hervorheben:

Schönheitsgeräte Nicht-gefangener Schrittmotor

,

0.5A Nicht-gefangener Schrittmotor

,

27 mm Nicht-gefangener Schrittmotor

Produkt-Beschreibung

3D-Drucker, kleines mechanisches Gerät und präzise Positionierung.

Durch die Steuerung von Pulssignalen lassen sich leicht komplexe Bewegungspfade erreichen.



Eigenschaften:

  • Vertragsbasierte Produktionsdienstleistungen sind willkommen

  • Hybride Schrittfahrzeugkonstruktion

  • Erhältlich in Ein- oder Doppelwellenversionen

  • CE- und RoHS-Genehmigung

  • Jedes Schrittmotormodell ist an verschiedene Anwendungen angepasst

Abmessungen

Nema 8 1,8 Grad Nicht-gefangener Gleichstrom-Schrittmotor 27mm Körper 0,5A für Schönheitsgeräte 0







Motorspezifikationen

Stiefengel



10,8 °

Rahmengröße



20 mm

Anzahl der Phasen



Phase 2

Nennstrom



0.5 Ampere

Haltemoment



15 mN.m

Widerstand



5.1 Ohm

Induktivität



1.5mH

Rotor Trägheit



2g-cm2

Motorgewicht



00,08 kg

Schraube aus Blei



Tr3.35X0.6096

Verbindung



Bipolar



Betriebsspezifikationen





Schrittwinkel: 1,8°

Höchsttemperatur: höchstens 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min

Schacht-Radialspiel:0.02 Max. (450 g Belastung)

Achsenspiel:0.08 Max. (450 g Belastung)

Max. Radialkraft: 28 N (20 mm von der Flansche entfernt)

Max. Achskraft):10N







Drehmomentkurven





Untermodelle



Modell Haltemoment Schrittwinkel Motorlänge Typ der Welle Nennstrom
42SHD4950 0.13 N.m. 10,8° 20 mm D Welle 20 mm 1.0A
42SHD4003 0.26N.m. 10,8° 34 mm D Welle 20 mm 0.4A
42SHD0261 0.45 N.m. 10,8° 40 mm D Welle 20 mm 1.68A
42SHD4425 0.59 N.m. 10,8° 48 mm D Welle 24 mm 2.0A
42SHD4813 00,8 N.m. 10,8° 60 mm D Welle 24 mm 2.1A





Körperlänge Durchmesser der Schraube Schwingung Länge der Schraube
20 mm

34 mm

40 mm

48 mm

60 mm


5 2 20 bis 1000 mm
8
6.35 1.27
3.175
6.35
6.5 3
6.35
8 1
2
4
8
12



Herunterladen







Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.


Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Leitungen mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:
Encoder. Bremse. Getriebe. Welle.

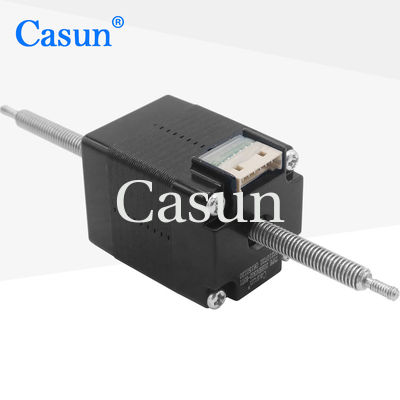

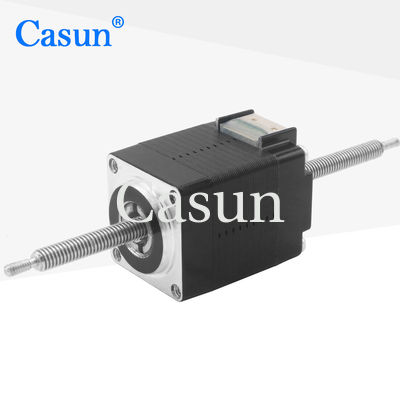

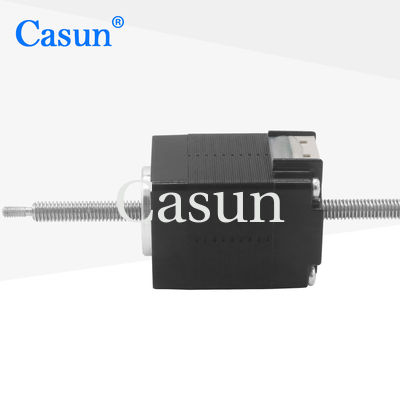

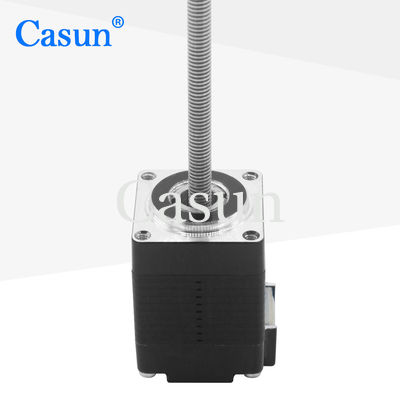

Nema 8 1,8 Grad Nicht-gefangener Gleichstrom-Schrittmotor 27mm Körper 0,5A für Schönheitsgeräte 1 Nema 8 1,8 Grad Nicht-gefangener Gleichstrom-Schrittmotor 27mm Körper 0,5A für Schönheitsgeräte 2 Nema 8 1,8 Grad Nicht-gefangener Gleichstrom-Schrittmotor 27mm Körper 0,5A für Schönheitsgeräte 3 Nema 8 1,8 Grad Nicht-gefangener Gleichstrom-Schrittmotor 27mm Körper 0,5A für Schönheitsgeräte 4
