Place of Origin | CHINA |
Markenname | Casun |
Zertifizierung | CE,ROHS,ISO |
Model Number | FP86SHC3502-37BH |

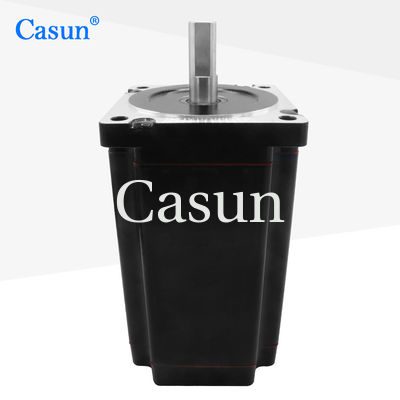

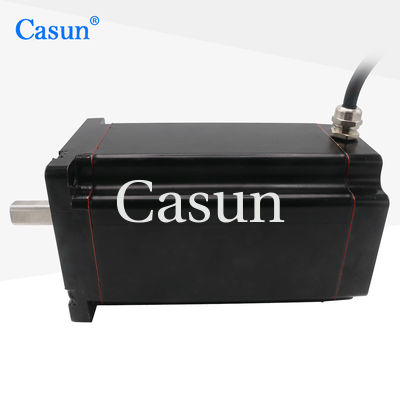

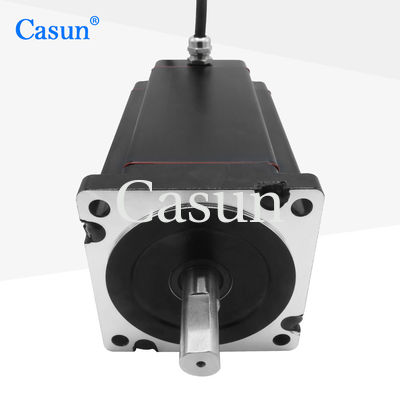

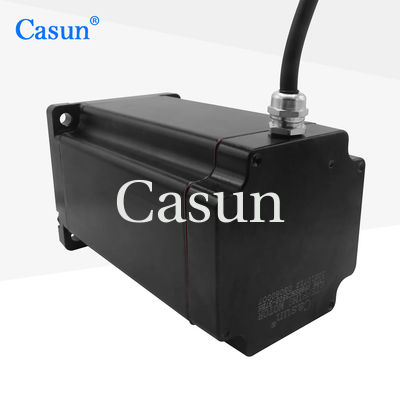

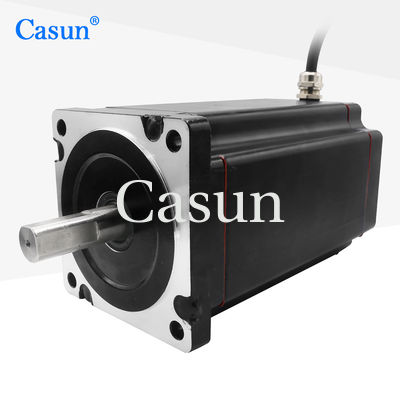

Sein versiegeltes Design und der wasserdichte Schrittmotor erfordern in der Regel keine häufige Wartung und Reinigung, was die Wartungskosten senkt.
Geeignet für Automatisierungsgeräte, Roboter, Verpackungsmaschinen und landwirtschaftliche Maschinen usw.
Eigenschaften:
Stiefengel
|
1.2 ° |
Rahmengröße
|
86 mm |
Anzahl der Phasen
|
Phase 3 |
Nennstrom
|
3.5A |
Haltemoment
|
9.0N.m |
Widerstand
|
3.7 Ohm |
Induktivität
|
250,7 mH |
Rotor Trägheit
|
4500 g-cm2 |
Motorgewicht
|
50,0 kg |
Anzahl der Leads
|
4 |
Verbindung
|
Bipolar |
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Modell | Haltemoment | Schrittwinkel | Länge | TYpe der Welle | Nennstrom |
86SHD4003-32 | 4.0N.m | 10,8° | 69 mm | Schlüsselwelle 32 mm | 4.0A |
86SHD4101-32 | 4.5 N.m. | 10,8° | 76 mm | Schlüsselwelle 32 mm | 4.0A |
Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Fahrzeuge. | 5.6 N.m. | 10,8° | 98 mm | Schlüsselwelle 37 mm | 4.0A |
86SHD4314-37 | 60,8 N.m. | 10,8° | 112 mm | Schlüsselwelle 37 mm | 5.0A |
86SHD4404-37 | 8.0N.m | 10,8° | 127 mm | Schlüsselwelle 37 mm | 5.0A |
86SHD4505-37 | 12.0N.m | 10,8° | 150 mm | Schlüsselwelle 37 mm | 5.5A |
