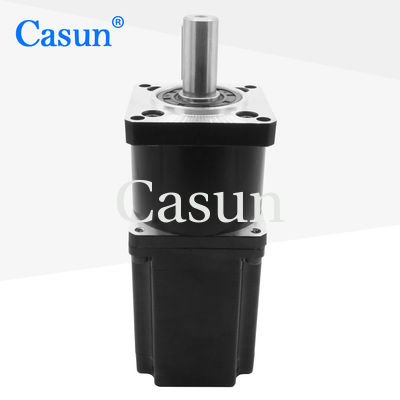

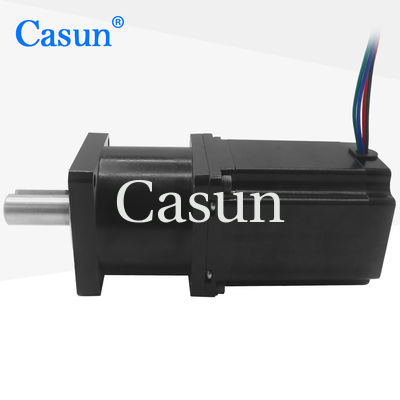

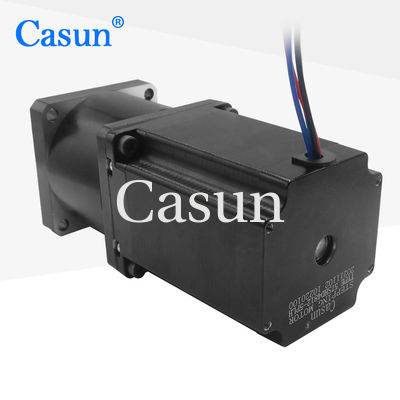

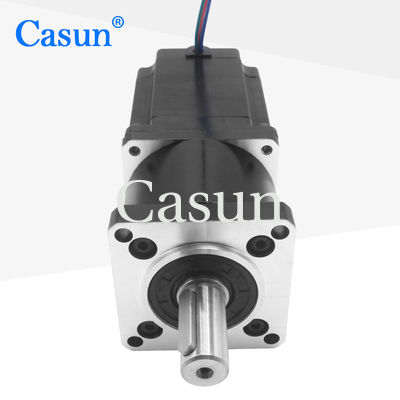

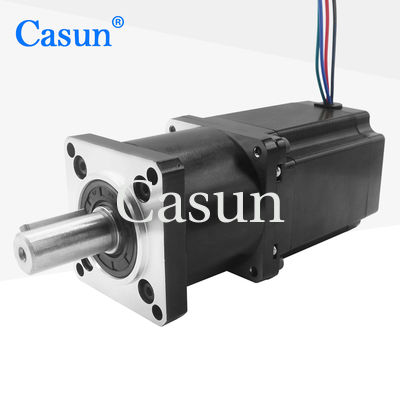

NEMA 23 Schrittmotor mit planetarischer Verzögerung 76 mm Körper Reduktionsverhältnis 5:1

Planetare Reduktoren können das Betriebsgeräusch und die Vibrationen des Motors reduzieren und ihn während des Betriebs sanfter und leiser machen.

In Verpackungsgeräten wird es verwendet, um verschiedene Phasen des Verpackungsprozesses zu steuern, z. B. Füllen, Versiegeln und Verpacken.

Eigenschaften:

• Bipolare oder einpolare Versionen verfügbar

• Hohe Drehmomentleistung und Genauigkeit

• Erhältlich in Ein- oder Doppelwellenversionen

• CE- und RoHS-Genehmigung

• Lieferung “vieler internationaler Zertifizierungen” für fortgeschrittene Technologien und Geräte der Elektronikindustrie

Motorspezifikationen

Betriebsspezifikationen

Motor

Schrittwinkel: 1,8°

Höchsttemperatur: maximal 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min

Getriebebox

Material des Gehäuses:Metall
Lager beim Ausgang: Kugellager
Max.Strahlbelastung ((12 mm von der Flansche): ≤ 80 N
Max.Achsenlast:≤ 30N
Radialverteilung der Welle (in der Nähe der Flansche): ≤ 0,06 mm
Ausfall der Achse: ≤ 0,3 mm
Gegenreaktion bei Nichteinladung:1.5°

Drehmomentkurven

Untermodelle

Herunterladen

Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.

Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Bleidrähte mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:
Encoder. Bremse. Getriebe. Welle.
