Einzelheiten zu den Produkten

Created with Pixso. Haus Created with Pixso. Produits Created with Pixso.
Hybrid-Schrittmotor
Created with Pixso.

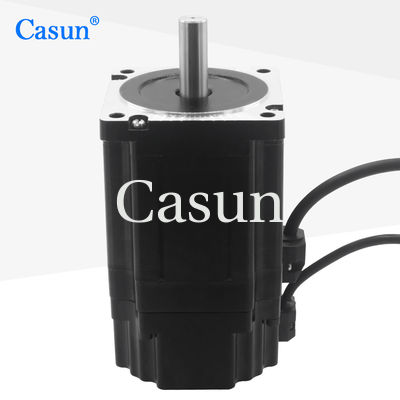

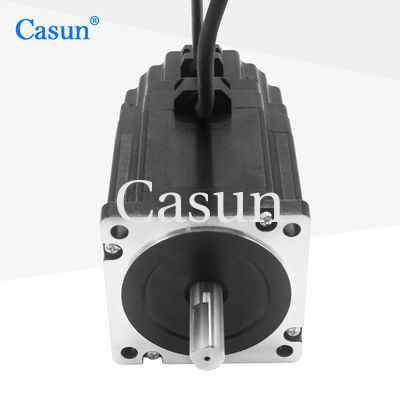

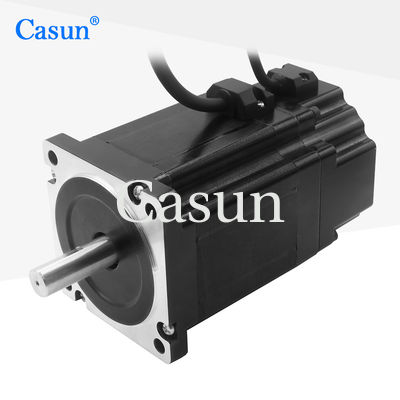

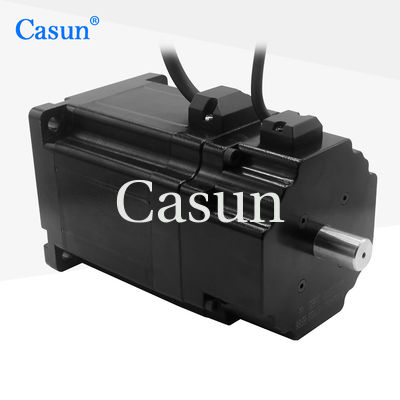

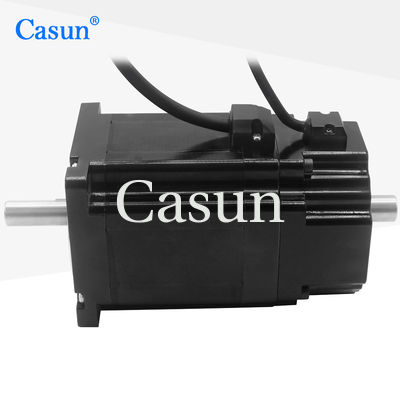

86*86*98mm NEMA 34 Hybrid-Schrittmotor mit Bremse für industrielle Anwendungen

Name

86*86*98mm NEMA 34 Hybrid-Schrittmotor mit Bremse für industrielle Anwendungen

Markenbezeichnung: Casun
Modellnummer: Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten
Moq: 1pc
Preis: $9.49-$14
Zahlungsbedingungen: D/A, T/T, L/C, D/P
Versorgungsfähigkeit: 40000+PCS+Monat
Ausführliche Information
Produkt-Beschreibung
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
CE,ROHS,ISO
Schrittwinkel:
10,8°
Zahl der Phase:
2
Nennstrom:
3.0A
Körper:
98 mm
Customized:
The motor can be designed &manufactured with customized request.
Verpackung Informationen:
Karton: 36x29x14 cm
Hervorheben:

NEMA 34 Hybrid-Schrittmotor

,

86*86*98mm Hybrid-Schrittmotor

,

Industrieller Hybrid-Schrittmotor

Produkt-Beschreibung

Das Bremssystem kann die Position des Motors ohne externe Stromversorgung halten.

Die Bewegung erfolgt durch präzise Winkelsteuerung, und jeder Bewegungsschritt ist genau definiert.



Eigenschaften:

  • Bipolare oder einpolare Versionen verfügbar

  • Unser Ingenieursteam wird innerhalb von 48 Stunden die optimale Lösung liefern.

  • Jedes Schrittmotormodell eignet sich für verschiedene Szenarien

  • Personalisierte Dienstleistungen

  • Spezialisiert auf Forschung und Entwicklung und Produktion

Abmessungen

86*86*98mm NEMA 34 Hybrid-Schrittmotor mit Bremse für industrielle Anwendungen 0







Motorspezifikationen



Stiefengel



10,8 °

Rahmengröße



86 mm

Anzahl der Phasen



Phase 2

Nennstrom



3.0A

Haltemoment



5.6 N.m.

Widerstand



1.5 Ohm

Induktivität



15 mH

Rotor Trägheit



1700 g-cm2

Motorgewicht



20,9 kg

Anzahl der Leads



4

Verbindung



Bipolar



Betriebsspezifikationen

Schrittwinkel: 1,8°

Höchsttemperatur: maximal 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min









Drehmomentkurven







Untermodelle



Modell Haltemoment Schrittwinkel Länge TYpe der Welle Nennstrom
86SHD4003-32 4.0N.m 10,8° 69 mm Schlüsselwelle 32 mm 4.0A
86SHD4101-32 4.5 N.m. 10,8° 76 mm Schlüsselwelle 32 mm 4.0A
Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Fahrzeuge. 5.6 N.m. 10,8° 98 mm Schlüsselwelle 37 mm 4.0A
86SHD4314-37 60,8 N.m. 10,8° 112 mm Schlüsselwelle 37 mm 5.0A
86SHD4404-37 8.0N.m 10,8° 127 mm Schlüsselwelle 37 mm 5.0A
86SHD4505-37 12.0N.m 10,8° 150 mm Schlüsselwelle 37 mm 5.5A



Herunterladen





Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.


Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Bleidrähte mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:
Encoder. Bremse. Getriebe. Welle.

86*86*98mm NEMA 34 Hybrid-Schrittmotor mit Bremse für industrielle Anwendungen 1 86*86*98mm NEMA 34 Hybrid-Schrittmotor mit Bremse für industrielle Anwendungen 2 86*86*98mm NEMA 34 Hybrid-Schrittmotor mit Bremse für industrielle Anwendungen 3 86*86*98mm NEMA 34 Hybrid-Schrittmotor mit Bremse für industrielle Anwendungen 4





Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.
