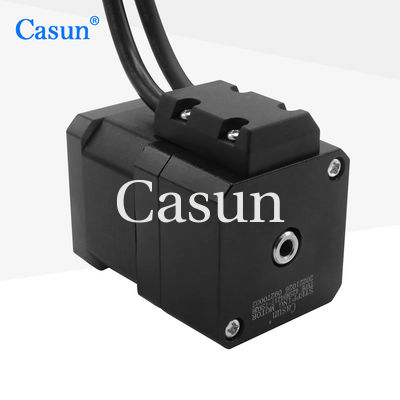

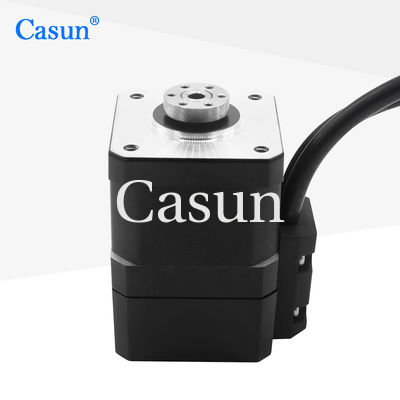

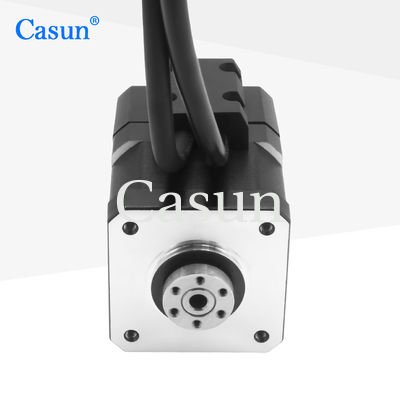

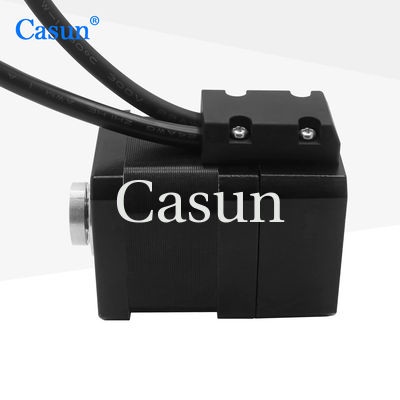

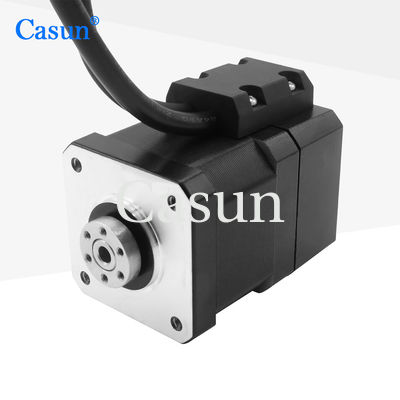

NEMA 17 Getriebe 5:1 Schrittmotor mit Encoder 2.0A für Automatisierungsgeräte

NEMA 17 Getriebe 5:1 Schrittmotor mit Encoder 2.0A für Automatisierungsgeräte

Markenbezeichnung:	Casun
Modellnummer:	42SHD4217-7SKQH
Moq:	1 Stk
Preis:	$23.3-$26.3
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Körper:

40mm

Schrittwinkel (Grad):

1,8 Grad

Impulszahl:

1000

Aktuell:

1,5a

Gewicht:

0,4 kg

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

Getriebe-Schrittmotor

2.0A Schrittmotor

Schrittmotor des Encoder

Produkt-Beschreibung

NEMA 17 Getriebemotor 5:1 Schrittmotor mit Encoder 2,0 A für Automatisierungsausrüstung

Motoren mit Encodern können komplexere Bewegungssteuerungen realisieren, wie z. B. präzise Geschwindigkeits- und Positionsanpassungen. Die Kombination aus Schrittmotor und Untersetzungsgetriebe ermöglicht eine hochpräzise Bewegungssteuerung.

Hauptmerkmale

Bipolare oder unipolare Versionen verfügbar
Wir bieten maßgeschneiderte Dienstleistungen und laden zur Lohnfertigung ein
Zehnjährige Garantie für sicheren Kauf
Unser Ingenieurteam wird sich innerhalb von 48 Stunden bei Ihnen melden, um die optimale Lösung zu liefern
Spezialisiert auf F&E und Fertigung

Abmessungen

Motordaten

Schrittwinkel	1,8°
Rahmengröße	42 mm
Anzahl der Phasen	2 Phasen
Nennstrom	1,5 A
Haltemoment	450 mN.m
Widerstand	2,2 Ohm
Induktivität	5,0 mH
Rotorträgheit	57 g-cm²
Motorgewicht	0,4 kg
Impulsanzahl	1000
Anschluss	Bipolar

Betriebsspezifikationen

Motor

Schrittwinkel	1,8°
Maximale Temperatur	80°C maximal
Umgebungstemperatur	-20°C bis 50°C
Lagertemperatur	-20°C bis 100°C
Luftfeuchtigkeitsbereich	85% oder weniger, nicht kondensierend
Magnetdrahtisolierung	Klasse B 130°C
Isolationswiderstand	100M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 min

Getriebe

Gehäusematerial	Metall
Lager an der Abtriebswelle	Kugellager
Max. Radiallast (12 mm vom Flansch)	≤80N
Max. Axiallast der Welle	≤30N
Radialspiel der Welle (nahe am Flansch)	≤0,06mm
Axialspiel der Welle	≤0,3mm
Rückspiel im Leerlauf	1,5°

Drehmomentkurven

Drehmomentkurvendaten auf Anfrage erhältlich.

Submodelle

Motorlänge	Länge des Getriebes	Übersetzung	Wirkungsgrad
34 mm	27,2 mm	3,71	90%
40 mm		5,18	90%
48 mm		13,76	80%
60 mm		19,2	80%
35 mm	42,7 mm	51	70%
		71	70%
		99,5	70%
		139	70%

Herunterladen

Technische Dokumentation und Spezifikationen stehen zum Download bereit.

Anpassungsoptionen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen. Zu den kundenspezifischen Inhalten gehören unter anderem spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussleitungen mit Sonderanforderungen, Steckverbinder usw.

Encoder

Bremse

Getriebe

Welle

Bitte klicken Sie auf die Schaltfläche "Angebot anfordern" unten, um uns Ihre Anforderungen mitzuteilen.

Angebot anfordern
