Externe Antriebsschraube Linearmotor NEMA 17 mit CE ROHS für Laborautomation

Name

Externe Antriebsschraube Linearmotor NEMA 17 mit CE ROHS für Laborautomation

Markenbezeichnung: Casun
Modellnummer: 42SHD0003-200NKH
Moq: 1pc
Zahlungsbedingungen: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+Monat
Ausführliche Information
Produkt-Beschreibung
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
CE,ROHS,ISO
Steper-Winkel:
1.8 Grad
Strom:
0.4Amp
Haltemoment:
280mN.m
Schraubenlänge:
200 mm
Customized:
The motor can be designed &manufactured with customized request.
Verpackung Informationen:
Karton: 38x29xc14m
Hervorheben:

NEMA 17 Schraub-Linearmotor

,

Laboratorienautomatisierung Schraub-Linearmotor

,

CE ROHS Schraub-Linearmotor

Produkt-Beschreibung

Durch die Kontrolle des Schlages durch den Motor mit präziseren Schritten wird die Genauigkeit der Bewegungssteuerung verbessert.

Laborautomation, Halbleiterverarbeitung, Transportgeräte.



Eigenschaften:

  • Bipolare oder einpolare Versionen verfügbar

  • Spezialisierung auf maßgeschneiderte Dienstleistungen ist unsere Expertise

  • Erhältlich in Ein- oder Doppelwellenversionen

  • Zehnjährige Garantie und Kauf mit Zuversicht

  • Unsere Ingenieure werden sich innerhalb von 48 Stunden melden, um die beste Lösung zu finden.

Abmessungen

Externe Antriebsschraube Linearmotor NEMA 17 mit CE ROHS für Laborautomation 0







Motorspezifikationen



Stiefengel



10,8 °

Rahmengröße



42 mm

Anzahl der Phasen



Phase 2

Nennstrom



0.4Amp

Haltemoment



280 mNm

Widerstand



30 Ohm

Induktivität



37 mH

Rotor Trägheit



38 g-cm2

Motorgewicht



0.2 kg

Schraube aus Blei



Tr8X8

Verbindung



Bipolar



Betriebsspezifikationen





Schrittwinkel: 1,8°

Höchsttemperatur: maximal 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min

Schacht-Radialspiel:0.02 Max. (450 g Belastung)

Achsenspiel:0.08 Max. (450 g Belastung)

Max. Radialkraft: 28 N (20 mm von der Flansche entfernt)

Max. Achskraft):10N







Drehmomentkurven





Untermodelle



Modell Haltemoment Schrittwinkel Motorlänge Typ der Welle Nennstrom
42SHD4950 0.13 N.m. 10,8° 20 mm D Welle 20 mm 1.0A
42SHD4003 0.26N.m. 10,8° 34 mm D Welle 20 mm 0.4A
42SHD0261 0.45 N.m. 10,8° 40 mm D Welle 20 mm 1.68A
42SHD4425 0.59 N.m. 10,8° 48 mm D Welle 24 mm 2.0A
42SHD4813 00,8 N.m. 10,8° 60 mm D Welle 24 mm 2.1A





Körperlänge Durchmesser der Schraube Schwingung Länge der Schraube
20 mm

34 mm

40 mm

48 mm

60 mm
 		 5 2 20 bis 1000 mm
8
6.35 1.27
3.175
6.35
6.5 3
6.35
8 1
2
4
8
12



Herunterladen







Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.


Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Bleidrähte mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:
Encoder. Bremse. Getriebe. Welle.

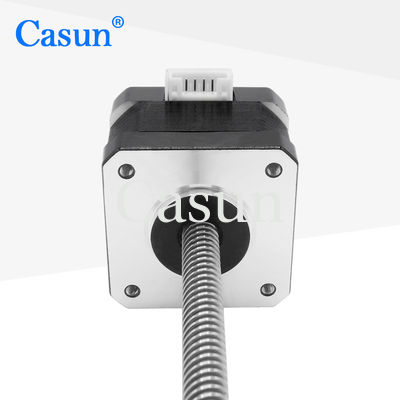

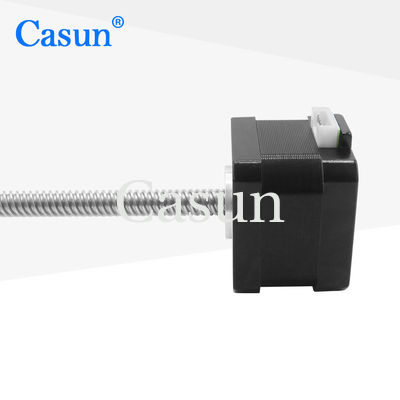

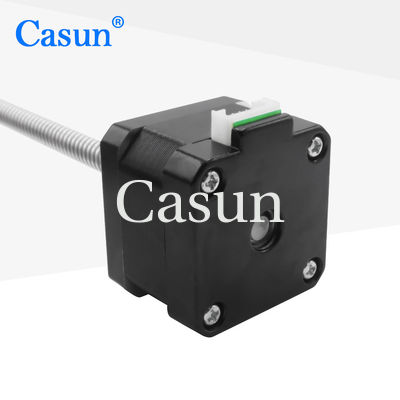

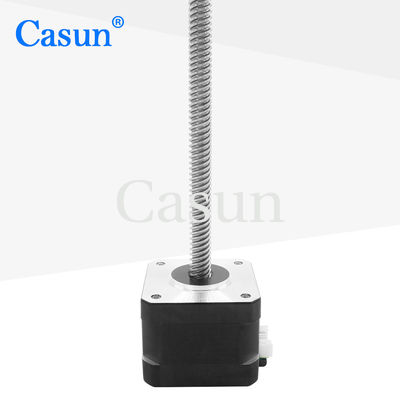

Externe Antriebsschraube Linearmotor NEMA 17 mit CE ROHS für Laborautomation 1 Externe Antriebsschraube Linearmotor NEMA 17 mit CE ROHS für Laborautomation 2 Externe Antriebsschraube Linearmotor NEMA 17 mit CE ROHS für Laborautomation 3 Externe Antriebsschraube Linearmotor NEMA 17 mit CE ROHS für Laborautomation 4





Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.
