Herkunftsort | China |
Markenname | Casun |
Zertifizierung | CE,ROHS,ISO |
Modellnummer | P35SHD4127-19GQ |

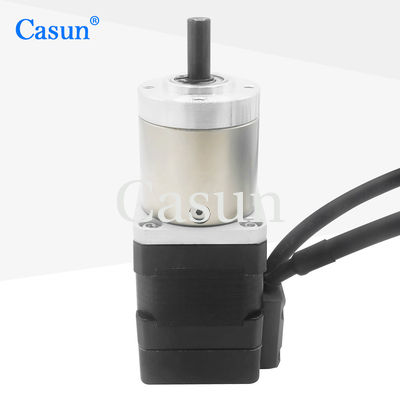

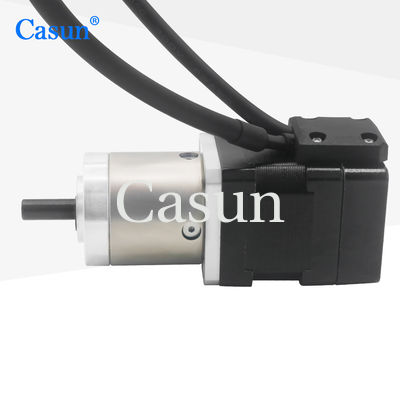

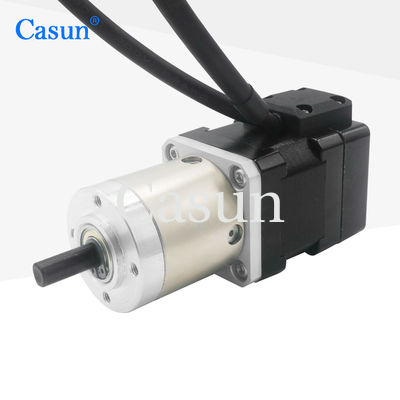

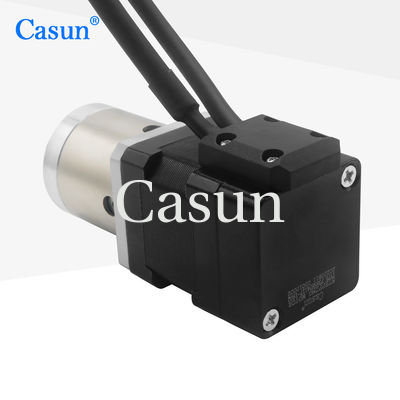

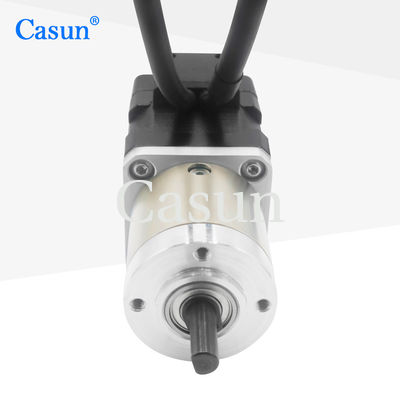

NEMA 14 Schaltgetriebe Schrittmotor mit Encoder 0,18N.M 1,0A für PLC
Kompatibel mit bestehenden Steuerungssystemen wie SPS, Motion Controller usw., wodurch die Integration relativ einfach ist.
Kleine Automatisierungssysteme, Wasserpumpen, elektrische Türschlösser, Bildscanner und präzise Positionierungswerkzeuge.
Eigenschaften:
Stiefengel
|
10,8 ° |
Rahmengröße
|
35 mm |
Anzahl der Phasen
|
Phase 2 |
Nennstrom
|
1.0 A |
Haltemoment
|
180 mNm |
Widerstand
|
3.2 Ohm |
Induktivität
|
4.5 mH |
Rotor Trägheit
|
18 g-cm2 |
Motorgewicht
|
00,36 kg |
Ausrüstungsreduzierungsquote
|
19.2:1 |
Verbindung
|
Bipolar |
Motor
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Getriebebox
Material des Gehäuses:Metall
Lager beim Ausgang: Kugellager
Max.Strahlbelastung ((12 mm von der Flansche): ≤ 80 N
Max.Achsenlast:≤ 30N
Radialverteilung der Welle (in der Nähe der Flansche): ≤ 0,06 m
Ausfall der Achse: ≤ 0,3 mm
Rückschlag bei Nichtlast: ≤ 1,5°
Motorlänge | Länge des Getriebes | RAIO | Effizienz | ||
26 mm 34 mm 40 mm |
29.1 mm | 3.71 | 90% | ||
5.18 | |||||
36.8 mm | 13.76 | 80% | |||
19.2 | |||||
26.8 | |||||
44.6 mm | 51 | 70% | |||
71 | |||||
99.5 | |||||
139 |
