Herkunftsort | China |
Markenname | Casun |
Zertifizierung | CE,ROSH,ISO |
Modellnummer | 39SHY4001-30 |

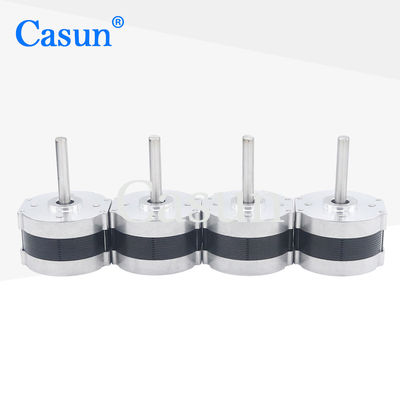

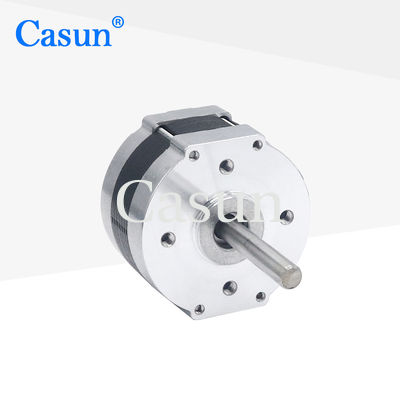

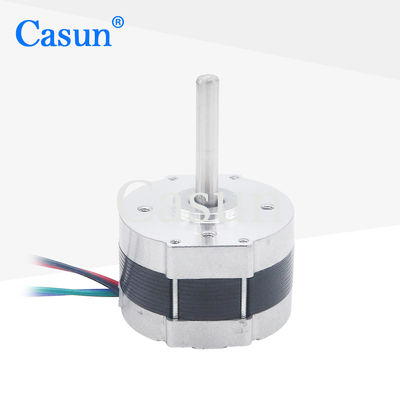

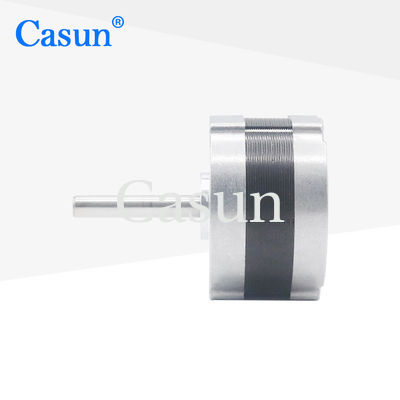

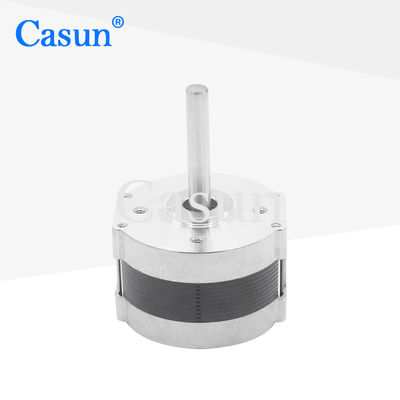

39 mm Zyklus 120mN.M Vierdraht-Schrittmotor 2 Phase NEMA 16 CE RoHS Gleichstrommotoren
Der 39mm-Schrittmotor ist eine kleinere Art von Schrittmotor, der im Vergleich zu anderen größeren Schrittmotoren einige einzigartige Vorteile hat
Sie ist energieeffizienter und verbraucht weniger Energie.
Eigenschaften:
Stiefengel |
10,8 ° |
Rahmengröße |
39 mm |
Anzahl der Phasen |
Phase 2 |
Nennstrom |
0.4 A |
Haltemoment |
120 mNm |
Widerstand |
23.3 Ohm |
Induktivität |
190,8 mH |
Rotor Trägheit |
20 g-cm2 |
Motorgewicht |
0.17 kg |
Anzahl der Leads |
4 |
Verbindung |
Bipolar |
Aussehen
Betriebsspezifikationen
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Modell | Haltemoment | Schrittwinkel | Motorlänge | Typ der Welle | Nennstrom |
39SHD0001-20 | 100 mN.m. | 10,8° | 20 mm | Rundschacht 20 mm |
0.48A |
39SHD0504-20 | 100 mN.m. | 10,8° | 22 mm | Rundschacht 20 mm |
0.4A |
39SHD0611-20 | 200 mN.m. | 10,8° | 25 mm | Rundschacht 20 mm |
0.4A |
39SHD0302-20 | 220mN.m. | 10,8° | 34 mm | Rundschacht 20 mm |
0.4A |
39SHD0401-24 | 220mN.m. | 10,8° | 38 mm | Rundschacht 24 mm |
0.4A |
39SHD0801-24B | 220mN.m. | 10,8° | 48 mm | D-Welle 24 mm |
0.4A |
Herunterladen
Verschlüsselung |
Bremse |
Getriebe |
Schacht |
