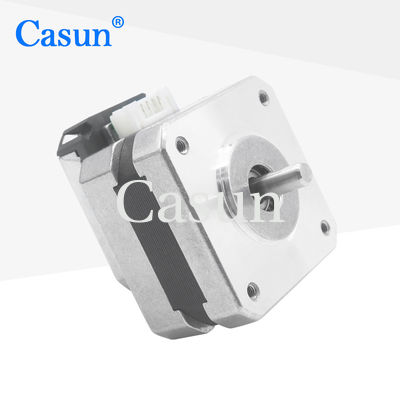

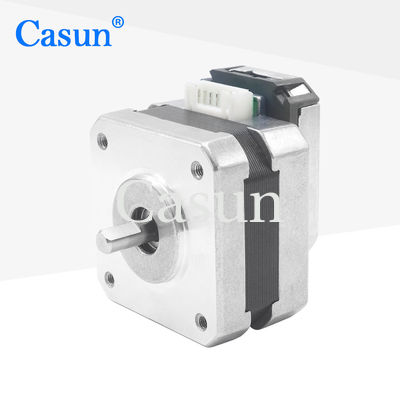

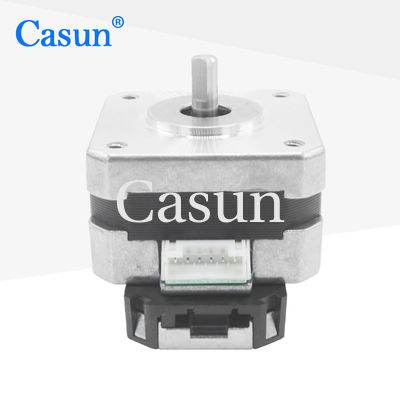

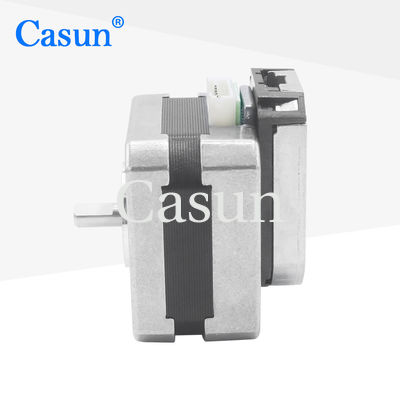

NEMA 17 Schrittmotor mit Encoder 1.5A 26mm Körper für Roboter
Sie können bei niedrigeren Spannungen arbeiten, wodurch sie sich an unterschiedliche Leistungsbedingungen und Anwendungsszenarien anpassen können.

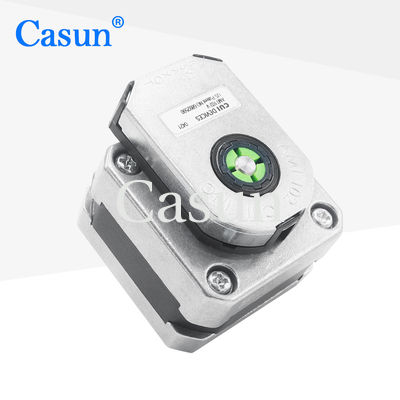

Nach der Ausrüstung des Encoder kann das Systemdesign weiter vereinfacht werden.
Eigenschaften:
Stiefengel |
10,8 ° |
Rahmengröße |
42 mm |
Anzahl der Phasen |
Phase 2 |
Nennstrom |
1.5 A |
Haltemoment |
200 mNm |
Widerstand |
1.8 Ohm |
Induktivität |
2.4 mH |
Rotor Trägheit |
38 g/cm2 |
Motorgewicht |
0.2 kg |
Anzahl der Leads |
4 |
Verbindung |
Bipolar |
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Modell | Haltemoment | Schrittwinkel | Motorlänge | Typ der Welle | Nennstrom |
42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D Welle 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D Welle 20 mm | 0.4A |
42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D Welle 20 mm | 1.68A |
42SHD4425 | 0.59 N.m. | 10,8° | 48 mm | D Welle 24 mm | 2.0A |
42SHD4813 | 00,8 N.m. | 10,8° | 60 mm | D Welle 24 mm | 2.1A |
