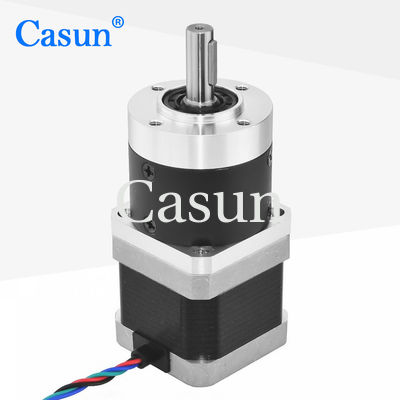

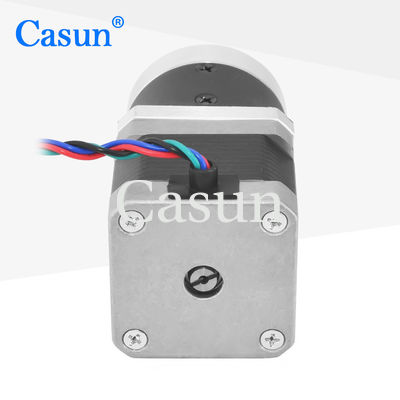

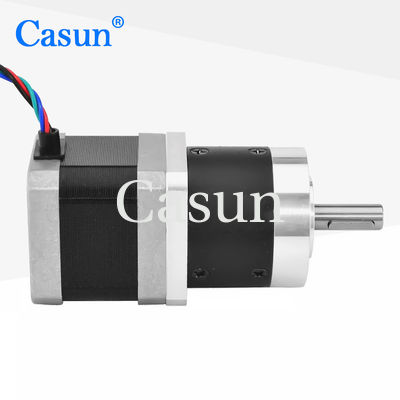

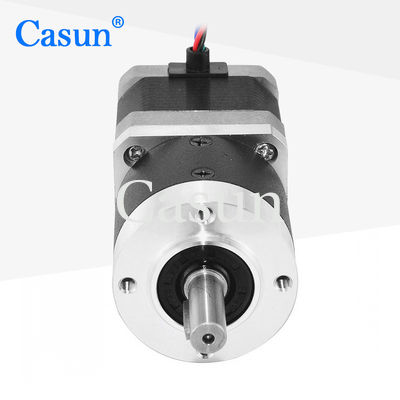

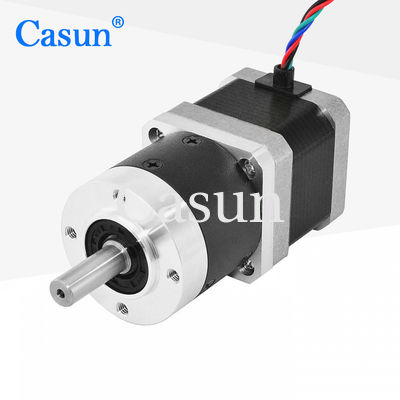

1.68A NEMA 17 Planetärgetriebe Schrittmotor 10:1 17HS15-1684S-HG10

1.68A NEMA 17 Planetärgetriebe Schrittmotor 10:1 17HS15-1684S-HG10

Markenbezeichnung:	Casun
Modellnummer:	42SHD4229-10PLH
Moq:	1 Stk
Preis:	$23.3-$26.3
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Körper:

48mm

Schrittwinkel (Grad):

1,8 Grad

Reduktionsverhältnis:

10:1

Aktuell:

1.68A

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

Planetengetriebe mit Schrittmotor

NEMA 17 Schrittmotor für Getriebe

Produkt-Beschreibung

1,68A NEMA 17 Planetengetriebemotor 10:1 17HS15-1684S-HG10

Der NEMA 17 Planetengetriebemotor zeichnet sich durch sanftere Laufeigenschaften aus, reduziert Geräusche und Vibrationen. Er bietet geringeres Rotationsspiel und höhere Wiederholgenauigkeit der Positionierung.

Hauptmerkmale

Bipolare oder unipolare Versionen verfügbar
Maßgeschneiderte Dienstleistungen und Lohnfertigung
Breites Spektrum internationaler Zertifizierungen für High-Tech- und Elektronikindustrieausrüstungen
Professioneller Spezialist für Antriebslösungen
Jedes Schrittmotormodell geeignet für verschiedene Szenarien

Abmessungen

Motordaten

Schrittwinkel	1,8°
Rahmengröße	42 mm
Anzahl der Phasen	2 Phasen
Nennstrom	1,68 A
Haltemoment	390 mN.m
Widerstand	1,65 Ohm
Induktivität	3,2 mH
Rotorträgheit	57 g-cm²
Motorgewicht	0,9 kg
Übersetzungsverhältnis	10:1
Anschluss	Bipolar

Betriebsspezifikationen

Motor

Schrittwinkel	1,8°
Maximale Temperatur	80°C maximal
Umgebungstemperatur	-20°C bis 50°C
Lagertemperatur	-20°C bis 100°C
Luftfeuchtigkeitsbereich	85% oder weniger, nicht kondensierend
Magnetdrahtisolierung	Klasse B 130°C
Isolationswiderstand	100M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 min

Getriebe

Gehäusematerial	Metall
Lager an der Abtriebswelle	Kugellager
Max. Radiallast (12mm von Flansch)	≤80N
Max. Axiallast der Welle	≤30N
Radialspiel der Welle (nahe am Flansch)	≤0,06mm
Axialspiel der Welle	≤0,3mm
Rückspiel im Leerlauf	1,5°

Submodelle

Motorlänge	Länge des Getriebes	Verhältnis	Wirkungsgrad
34 mm	27,2 mm	3,71	90%
40 mm		5,18	90%
48 mm		13,76	80%
60 mm		19,2	80%
35 mm	42,7 mm	51	70%
		71	70%
		99,5	70%
		139	70%

Kundenspezifische Dienstleistungen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen.

Kundenspezifische Inhalte umfassen, sind aber nicht beschränkt auf spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussleitungen mit Sonderanforderungen, Steckverbinder usw.

Verfügbare Optionen

Encoder

Bremse

Getriebe

Welle

Bitte klicken Sie auf die Schaltfläche "Angebot anfordern" unten, um uns Ihre Anforderungen mitzuteilen.
