Produkt-Details
Herkunftsort: China
Markenname: Casun
Zertifizierung: CE,ROHS,ISO
Modellnummer: 42SHD0217-19G
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 1pc
Preis: $12.41-$27
Verpackung Informationen: Karton: 36x29x14 cm
Lieferzeit: 7-15 Tage
Zahlungsbedingungen: D/A, T/T, L/C, D/P
Versorgungsmaterial-Fähigkeit: 40000+PCS+Monat
Haltemoment: |
500mN.m |
Bleitrahmen: |
4 |
Länge: |
40 mm |
Nennstrom: |
1.5a |
Nennspannung: |
3.3V |
Getriebeuebersetzung: |
19:1 |
Customized: |
The motor can be designed &manufactured with customized request. |
Customized: |
The motor can be designed &manufactured with customized request. |
Haltemoment: |
500mN.m |
Bleitrahmen: |
4 |
Länge: |
40 mm |
Nennstrom: |
1.5a |
Nennspannung: |
3.3V |
Getriebeuebersetzung: |
19:1 |
Customized: |
The motor can be designed &manufactured with customized request. |
Customized: |
The motor can be designed &manufactured with customized request. |

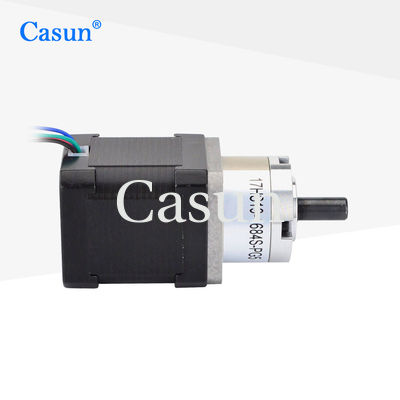

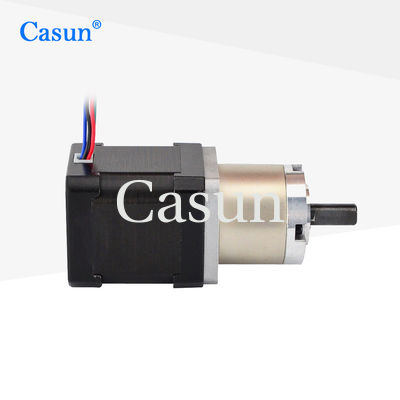

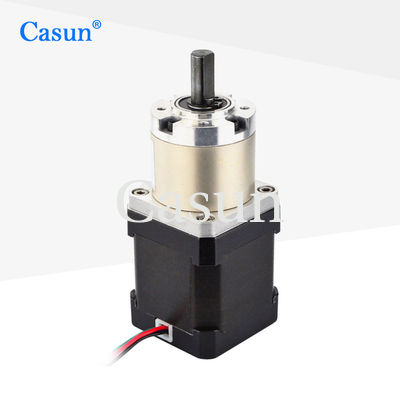

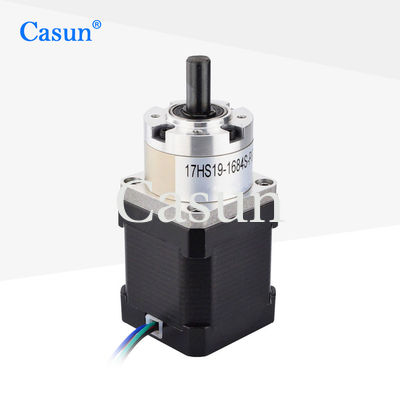

Getriebeverringerer 1,5 A Nema 17 Schrittmotor 1,8 Grad 500mN.M Haltedrehmoment 42*40mm
Nema 17 Getriebe Reduktor Schrittmotor, 42x42x40mm, 1,8 Grad 2 Phase, 500mN.m.
Der 42 mm schrittweise Verzögerungsmotor kombiniert die Eigenschaften von Schrittmotoren und Reduktoren.die eine präzise Positionierungssteuerung ermöglicht und für Anwendungen geeignet ist, die eine hochpräzise Positionierung erfordern,.
Die Steuerung mit offenem Kreislauf eliminiert die Notwendigkeit für Positionsrückmeldungen und senkt damit den Stromverbrauch.
Eigenschaften:
Stiefengel
|
10,8 ° |
Rahmengröße
|
42 mm |
Anzahl der Phasen
|
Phase 2 |
Nennstrom
|
1.5 A |
Haltemoment
|
500 mNm |
Widerstand
|
2.5 Ohm |
Induktivität
|
5 mH |
Rotor Trägheit
|
57 g/cm2 |
Motorgewicht
|
0.65 kg |
Ausrüstungsreduzierungsquote
|
19:1 |
Verbindung
|
Bipolar |
Motor
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Getriebebox
Material des Gehäuses:Metall
Lager beim Ausgang: Kugellager
Max.Strahlbelastung ((12 mm von der Flansche): ≤ 80 N
Max.Achsenlast:≤ 30N
Radialverteilung der Welle (in der Nähe der Flansche): ≤ 0,06 mm
Ausfall der Achse: ≤ 0,3 mm
Gegenreaktion bei Nichteinladung:1.5°
Motorlänge | Länge des Getriebes | RAIO | Effizienz | ||
34 mm 40 mm 48 mm 60 mm |
27.2 mm | 3.71 | 90% | ||
5.18 | |||||
35 mm | 13.76 | 80% | |||
19.2 | |||||
26.8 | |||||
42.7 mm | 51 | 70% | |||
71 | |||||
99.5 | |||||
139 |
