Herkunftsort | China |
Markenname | Casun |
Zertifizierung | CE,ROHS,ISO |
Modellnummer | 28SHD4516-5G |

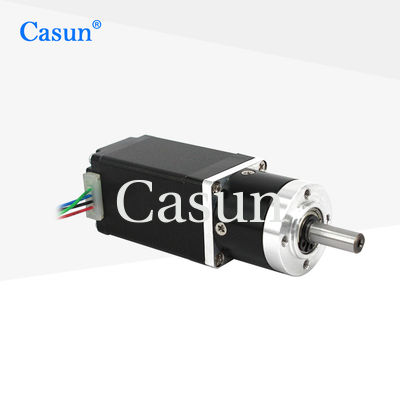

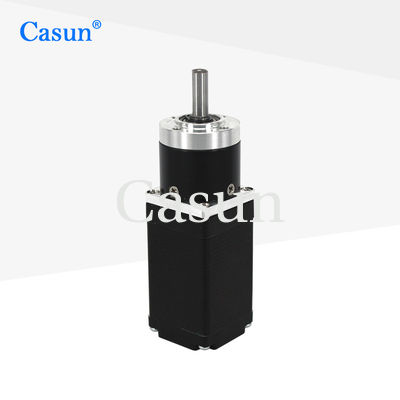

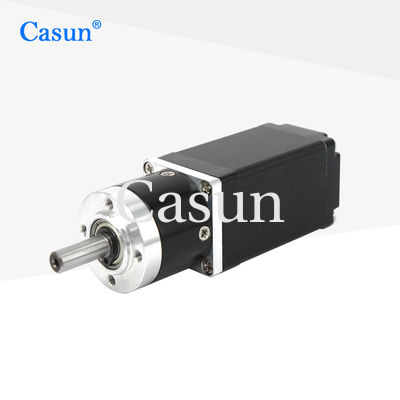

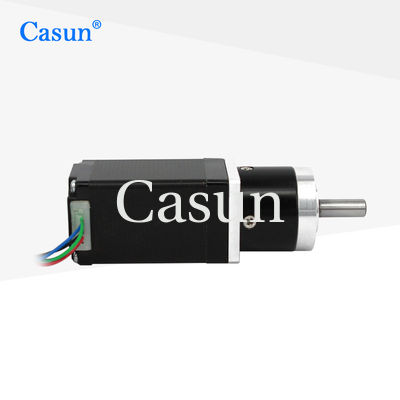

Casun Mini 140mN.M Nema 11 Getriebe Schrittmotor mit CE-Zertifizierung
28*28*50mm Casun 0,67A Nema 11 8,04V Schrittmotor mit planetarischem Getriebe
Kleingetriebe-Schrittmotor 28*28*50mm Mikrogetriebe-Schrittmotor mit Planetengetriebe
Die 28mm Hybrid Stepper Motor Series bietet ein leistungsstarkes Drehmoment in einer Vielzahl von Größen.
Verwendung mit einem Mikroschritttreiber zur Verringerung der Vibration und zur Erzielung einer höheren Schrittlösung.
Wählen Sie eine Basisversion aus oder fordern Sie eine eigene konfigurierte Version an.
Eigenschaften:
Stiefengel
|
10,8 ° |
Rahmengröße
|
28 mm |
Anzahl der Phasen
|
Phase 2 |
Nennstrom
|
0.67 A |
Haltemoment
|
140 mN.m. |
Widerstand
|
12.0om |
Induktivität
|
16.5 mH |
Rotor Trägheit
|
12 g-cm2 |
Motorgewicht
|
00,4 kg |
Ausrüstungsreduzierungsquote
|
5:1
|
Verbindung
|
Bipolar |
Motor
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Getriebebox
Material des Gehäuses:Metall
Lager beim Ausgang: Kugellager
Max.Strahlbelastung ((12 mm von der Flansche): ≤ 80 N
Max.Achsenlast:≤ 30N
Radialverteilung der Welle (in der Nähe der Flansche): ≤ 0,06 mm
Ausfall der Achse: ≤ 0,3 mm
Gegenreaktion bei Nichteinladung:1.5°
Motorlänge | Länge des Getriebes | RAIO | Effizienz | ||
34 mm 40 mm 48 mm 60 mm |
27.2 mm | 3.71 | 90% | ||
5.18 | |||||
35 mm | 13.76 | 80% | |||
19.2 | |||||
26.8 | |||||
42.7 mm | 51 | 70% | |||
71 | |||||
99.5 | |||||
139 |
