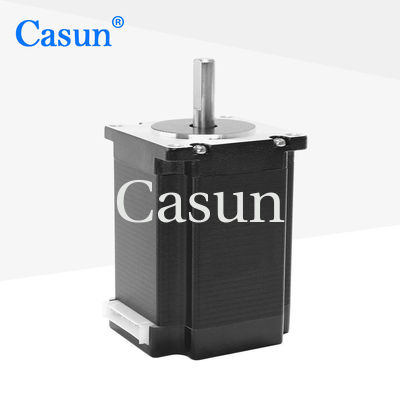

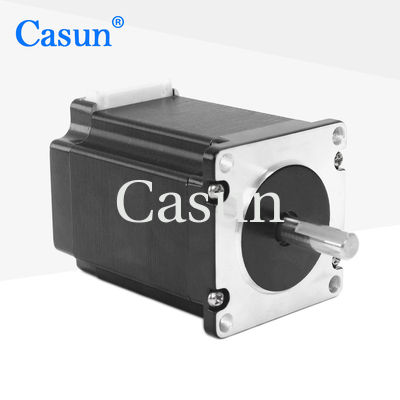

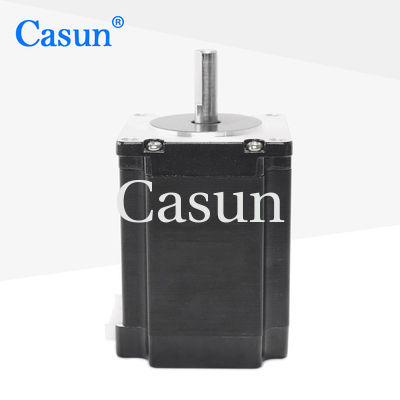

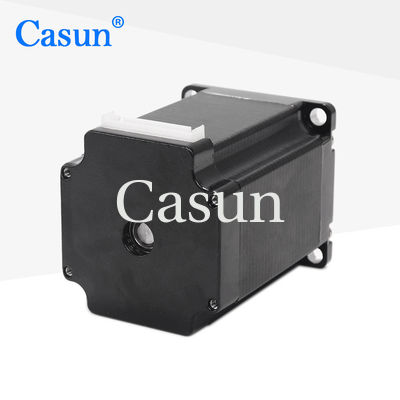

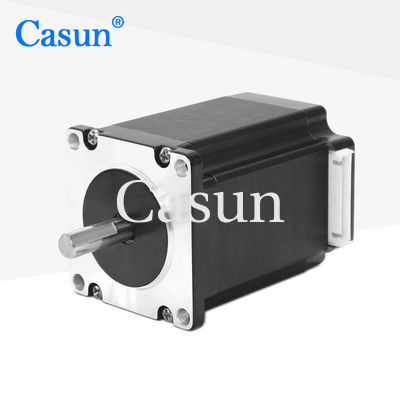

2-Phasen-Schrittmotor NEMA 23 mit CE ROHS ISO für Verpackungsgeräte
Der NEMA23-Schrittmotor verwendet eine Schritt-für-Schritt-Bewegung, die höhere Geschwindigkeiten erreichen kann.
Vorteile wie hohe Präzision, hohes Drehmoment, hohe Geschwindigkeit, einfache Steuerung und schnelle dynamische Reaktion.
Eigenschaften:
-
Hochdrehmoment und hohe Präzision
-
für die Hochtechnologieindustrie und für Geräte der elektronischen Industrie
-
Händler werden aktiv gesucht!
-
Auf der Suche nach Partnern!
-
Eine zehnjährige Garantie für versicherte Einkäufe
Aussehen
Abmessungen
Motorspezifikationen
Stiefengel
|
10,8 °
|
Rahmengröße
|
57 mm
|
Anzahl der Phasen
|
Phase 2
|
Nennstrom
|
0.8 A
|
Haltemoment
|
1750 mN.m
|
Widerstand
|
12 Ohm
|
Induktivität
|
48 mH
|
Rotor Trägheit
|
460 g-cm2
|
Motorgewicht
|
1 kg
|
Anzahl der Leads
|
4
|
Verbindung
|
Bipolar
|
Betriebsspezifikationen
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Drehmomentkurven
Untermodelle
| Modell |
Haltemoment |
Schrittwinkel |
Länge |
TYpe der Welle |
Nennstrom |
| Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. |
0.6 N.m. |
10,8° |
41 mm |
D Welle 21 mm |
1.0A |
| Die Bezeichnung der Beförderung ist die Beförderung der Beförderung. |
1.1 N.m. |
10,8° |
54 mm |
D Welle 21 mm |
3.0A |
| Die in Absatz 1 genannten Bedingungen gelten nicht für die in Absatz 1 genannten Erzeugnisse. |
2.0N.m |
10,8° |
76 mm |
D Welle 21 mm |
3.0A |
| Die Bezeichnung des Herstellers ist: |
2.5 N.m. |
10,8° |
83 mm |
D Welle 21 mm |
3.0A |
| Die in Absatz 1 genannten Bedingungen gelten nicht. |
3.0N.m |
10,8° |
100 mm |
D Welle 20 mm |
3.0A |
Herunterladen
Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,
Wir können den Motor nach Ihren Bedürfnissen anpassen.
Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Bleidrähte mit speziellen Anforderungen, Steckverbinder usw.
Die Optionen:
Verschlüsselung
|
Bremse
|
Getriebe
|
Schacht
|
|
|
|
|
Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.
